Teknisk innsikt: 2000 WOG 2-delt kuleventil med høy plattform - Designfunksjoner og bruksmiljøer

Mellomtrykksutløpsrørledningene til en bygasstrykkreguleringsstasjon opererer ved et designtrykk på 4,0 MPa. Systemet krever integrasjon med et SCADA-system for fjernutsendelse og nødavstengning. Ventiler må gi null ekstern lekkasje, lange vedlikeholdsfrie intervaller og støtte in-line service for å unngå å forstyrre gassforsyningen til distriktet.

2000 WOG 2-delte høyplattformkuleventiler i CF8 (304 rustfritt stål) med NPT-gjengede ender og RPTFE-forsterkede seter ble valgt, utstyrt med direktemonterte eksplosjonssikre elektriske aktuatorer. Ventilens trykkklassifisering overstiger langt det faktiske driftstrykket.

• Ventilhuset og tetningene fungerer under langvarige forhold med lav belastning, noe som reduserer tetningskrypning betraktelig. Levetiden forlenges med mer enn50 %sammenlignet med standard PN40 kuleventiler.

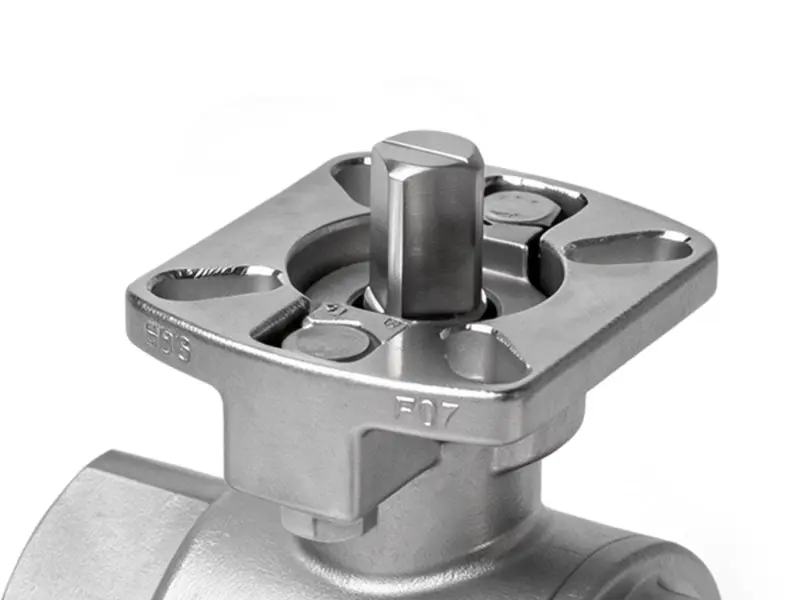

• ISO 5211 standard høyplattform muliggjør direkte aktuatormontering uten adapterbraketter, noe som reduserer installasjonstiden med30 %og sikrer høyere koaksialitet for stabil fjernkontrollnøyaktighet.

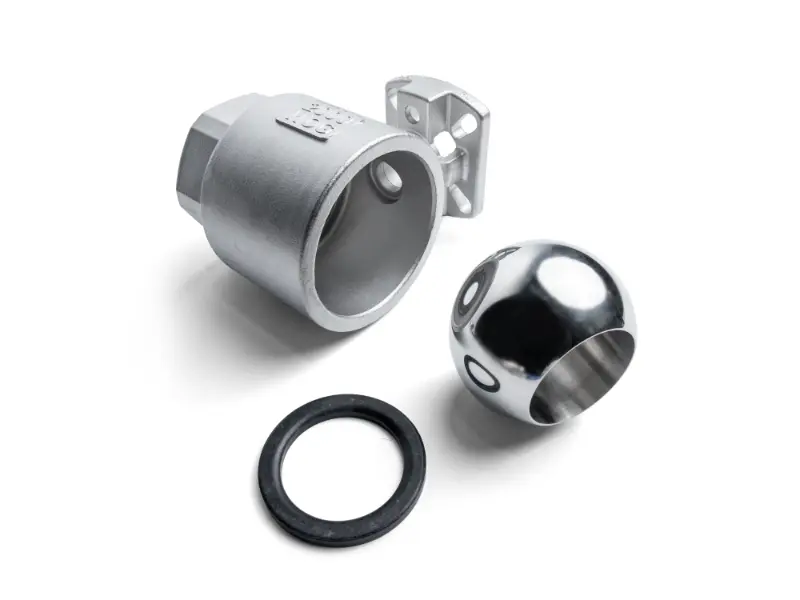

• Den 2-delte delte kroppsdesignen støtter in-line demontering og utskifting av tetninger uten å kutte rørledningen, noe som reduserer nedetid for distriktsvedlikehold med70 %.
• Flytende kule, toveis tetningsstruktur gir null ekstern lekkasje, sikrer sikker gassoverføring og samsvarer med bygassdesignspesifikasjoner.

Høytrykksgrenen til et sirkulerende kjølevannssystem i et stort raffineri opererer på 2,5 MPa, med intermitterende vannslagstøt i rørledningen. Originale standard PN25 kuleventiler led hyppige setelekkasjer og kroppsdeformasjoner, og krevde rørledningsskjæring for vedlikehold som forårsaket produksjonsstans.

Erstattet med 2000 WOG 2-delte kuleventiler med høy plattform i WCB karbonstål, med fulle portstrømningsbaner og sammenkoblet med pneumatiske aktuatorer for programmert på/av-kontroll.

• 2000 WOG kraftige ventilhus tilbyr langt overlegen vannslagmotstand enn standard PN25-ventiler, og tåler øyeblikkelig vannhammer opp til10 MPauten kroppsdeformasjon eller tetningssvikt.
• Full portdesign skaper trykktap på mindre enn0,03 MPa, reduserer sirkulasjonspumpebelastningen med5 %og levere betydelige langsiktige energibesparelser.
• Direktemonterte pneumatiske aktuatorer på den høye plattformen reagerer på mindre enn1 sekund, egnet for hyppige programmerte koblingsoperasjoner.
• Det 2-delte ventilhuset tillater rask demontering for å rense avleiringer og rusk fra kulekjernen, noe som dobler vedlikeholdseffektiviteten uten rørledningsskjæring eller produksjonsstans.

Vannkjølere av skruetypen i et stort kommersielt kompleks bruker R134a kjølemiddel, med hovedledninger som opererer på 1,8 MPa. Ventiler må ha utmerket tetningsytelse for å hindre kjølemiddellekkasje, og være kompatible med elektriske aktuatorer for gruppestyring via bygningsautomasjonssystemet (BAS).

2000 WOG 2-delte kuleventiler med høy plattform i CF8 rustfritt stål, med spesialiserte kjølemiddeltetningsseter og direktemonterte kompakte elektriske aktuatorer.

• Høytrykksklassifisert ventilhus med presisjonstetning oppnår null kjølemiddellekkasje, og eliminerer tap av kjølekapasitet og miljøutslipp.
• Standardisert ISO 5211 høyplattformgrensesnitt forbedrer kjøleaggregatets satssammenstillingseffektivitet ved30 %. Aktuatorer er universelt utskiftbare uten tilpassede adaptere for enklere utskifting etter salg.
• Den 2-delte strukturen letter demontering og vedlikehold under større overhaling av kjøleren uten å skade rørledningssveisene, og reduserer vedlikeholdskostnadene med40 %.
• Driftstrykk langt under den nominelle karakteren bremser forseglingens aldring betydelig, og utvider det vedlikeholdsfrie intervallet til over3 år.

En overføringslinje for overflateaktive råvarer i et daglig kjemisk anlegg opererer ved 1,6 MPa, med mildt etsende medier. Ventiler skal støtte fjernkontroll, være enkle å demontere og rengjøre, og oppfylle hygienekrav ved batchbytte.

2000 WOG 2-delte kuleventiler med høy plattform i CF8M (316 rustfritt stål) med full portdesign, PTFE-seter og eksplosjonssikre pneumatiske aktuatorer.

• 316 rustfritt stålhus motstår mild korrosjon. Full portdesign har ingen strømningsdødsoner, noe som reduserer materialoppbygging og forringelse for å møte daglige krav til kjemisk produksjonshygiene.
• Langsiktig lavstressdrift under reduserte forhold eliminerer risiko for mediegjennomtrengning og krysskontaminering mellom batchbytte.
• Direktemonterte eksplosjonssikre pneumatiske aktuatorer på ISO-høyplattformen oppfyller direkte kravene til kjemisk verkstedeksplosjonsbeskyttelse uten ytterligere modifikasjoner.
• Den 2-delte designen tillater rask demontering for intern rengjøring og sterilisering, og reduserer rengjøringstiden for batchbytte med60 %.

Høytemperatur Clean-in-Place-systemet (CIP) i et drikkevarefabrikk opererer ved 3,0 MPa, med 80°C alkaliske rengjøringsmidler. Ventiler må være temperatur- og korrosjonsbestandige, gi pålitelig forsegling, støtte automatisert programkontroll og være i samsvar med GMP-standarder for mat.

Matvaregodkjente 2000 WOG 2-delte kuleventiler med høy plattform i CF8 rustfritt stål, utstyrt med RPTFE-forsterkede høytemperaturseter og direktemonterte sanitærpneumatiske aktuatorer.

• 3,0 MPa driftstrykk er langt under 2000 WOG nominelle klassifisering, og gir rikelig trykkreserve selv ved høye temperaturer, uten risiko for forseglingsfeil eller kroppsdeformasjon.
• RPTFE-forsterkede seter gir overlegen temperatur- og kjemikaliebestandighet, med dobbelt så lang levetid som standard PTFE-seter, som tåler kontinuerlig skuring med høytemperatur-rengjøringsvæsker.
• Høy plattform direktemontert design skaper ingen hygieniske døde soner ved aktuator-ventil-grensesnittet, lett å rengjøre og desinfisere, fullt kompatibel med næringsmiddelindustriens GMP-sertifiseringskrav.
• Det 2-delte ventilhuset tillater rask demontering for intern renhetsinspeksjon uten å fjerne hele rørledningen, noe som forenkler rutinemessig inspeksjon og vedlikehold.
