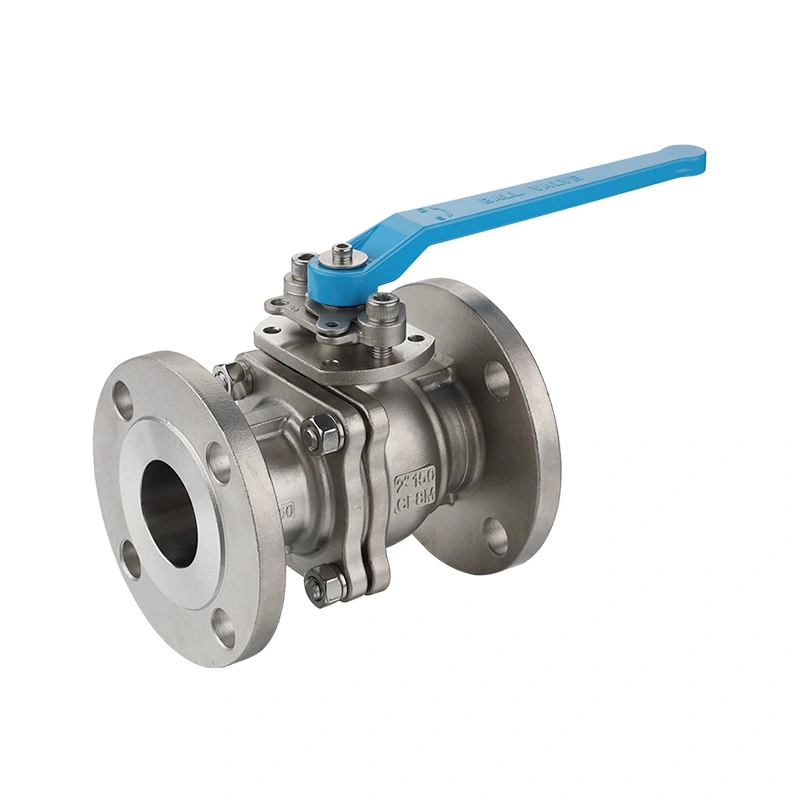

ANSI 150LB flenskuleventil i rustfritt stål

En ANSI 150LB flenskuleventil i rustfritt stål er en kuleventil i rustfritt stål med flensende endeforbindelser, designet for rørsystemer som bruker trykkklassen ASME klasse 150. Den bruker en kvart-omdreinings roterende kule for å starte eller stoppe strømmen av kompatible væsker og brukes ofte for av/på-isolering i industrielle rørsystemer.

ANSI 150LB refererer til ASME klasse 150 trykkklasse. Det faktiske tillatte arbeidstrykket avhenger av ventilstørrelsen, materialet, driftstemperaturen og gjeldende trykk-temperaturklassifisering. Konstruksjon i rustfritt stål gir et korrosjonsbestandig ventilhus og kan spesifiseres med materialer som 304 eller 316 rustfritt stål i henhold til applikasjonen.

Den flensede tilkoblingen gjør at ventilen kan boltes direkte til matchende rørledningsflenser, noe som gir en praktisk tilkoblingsmetode for industrielle rørsystemer og letter fremtidig inspeksjon eller vedlikehold. Kuleventilmekanismen gir rask kvartomdreining for åpning og lukking av rørledningen.

Hoveddimensjoner

Generelle dimensjoner:

Industriapplikasjoner

Vår ANSI 150LB flenskuleventil i rustfritt stål tar i bruk et unikt tre-trinns stammeforseglingssystem, optimert for høysyklusdrift, trykksvingninger og gassformige medium arbeidsforhold. Det gir null-lekkasje stabilitet og enestående anti-tretthetsytelse for ulike industrielle væskesystemer:

Petroleums- og kjemisk industri

Egnet for prosessrørledninger, grenledninger og lett brenselgassoverføring. Flertrinns stammeforsegling pålitelig forhindrer lekkasje av brennbare og eksplosive medier under varierende trykk.

Spesialiserte gasssystemer

Ideell for høytrykkssløyfer av nitrogen, oksygen, hydrogen og trykkluft, mye brukt i laserskjærende gass forsyning, bensinstasjon og hyppige start-stopp gassrørledninger.

Kraft- og varmeteknikk

Gjelder for anleggsrørledninger og hjelpevæskeledninger. Den motstår aldring av sel forårsaket av alternerende temperatur og trykk, som sikrer langsiktig stabil drift.

Farmasøytisk og finkjemisk industri

Gir tett isolasjon for etsende og rene prosessvæsker. Den toveis forseglingsdesignen unngår medium lekkasje og ekstern forurensning, som oppfyller høye sikkerhets- og sanitærstandarder.

Generelle industrielle og hydrauliske systemer

Perfekt for trykktestbenker og automatisert væskeutstyr. Utmerket anti-tretthetsytelse tilpasser seg hyppige vekslings- og arbeidsscenarier med pulstrykk.

Hvorfor velge Shangtai?

Eksklusivt 3-trinns stammeforseglingssystem

Utstyrt med pyramideformet selvstrammende primærtetning, Viton O-ring sekundær tetning og Belleville fjærbelastet V-ring tertiær segl. Dens selvforsterkende tetningsytelse kompenserer for slitasje og termisk deformasjon, og eliminerer stammen lekkasje under langvarig høysyklusdrift.

Toveis beskyttelsesstruktur

Det oppgraderte tetningssystemet forhindrer intern mediumlekkasje og blokkerer eksternt støv, fuktighet og urenheter fra inn i ventilen, noe som effektivt forlenger levetiden og senker vedlikeholdskostnadene.

Standardisert amerikansk standardproduksjon

Produsert og testet i henhold til API 608 / ISO 17292, ASME B16.34 og API 598. Samsvar med ASME B16.5 (flens) og ASME B16.10 (ansikt-til-ansikt) standarder, som sikrer full kompatibilitet med globale industriprosjekter.

Anti-tretthet og sikker struktur

Forsterket ventilhus tåler pulstrykk og kraftige trykkstøt uten deformasjon. Innebygd anti-utblåsing stammestruktur eliminerer sikkerhetsrisikoer for overtrykk.

Statisk-ledende antistatisk design

Leveres med en profesjonell antistatisk struktur som kontinuerlig leder statisk elektrisitet generert av friksjon mellom medium og indre deler. Den unngår statisk akkumulering og gnistrisiko, og sikrer sikker drift for brannfarlige, eksplosive og gassformige mediumrørledninger, i samsvar med industrielle sikkerhetsspesifikasjoner.

Lite vedlikehold og kostnadseffektiv

Optimalisert for hyppige byttescenarier med overlegen ytelse mot tretthet. Det reduserer utstyrets nedetid og utskiftningsfrekvens, noe som reduserer langsiktige driftskostnader sammenlignet med vanlige enkelttetningsventiler.

Eksklusiv servicestøtte

Støtt lasertilpasset logo og emballasjedesign

Tilby OEM/ODM-tjenester

Fullstendig inspisert før du forlater fabrikken, med kvalitetsinspeksjonsrapport vedlagt

Valgfrie tilleggstjenester som kollisjonsbeskyttelse og sjøfraktforsterket emballasje

FAQ

1. Hva betyr ANSI 150LB for en kuleventil med flens i rustfritt stål?

ANSI 150LB refererer til ASME klasse 150 trykkklassen som brukes for ventilen og dens flensforbindelse. Det faktiske tillatte arbeidstrykket avhenger av ventilstørrelsen, materialet, driftstemperaturen og gjeldende trykk-temperaturklassifisering.

2. Hvilke flensstandarder er tilgjengelige for denne kuleventilen?

Flensstandarder kan velges i henhold til rørledningssystem og prosjektkrav. Vanlige konfigurasjoner kan inkludere ASME B16.5-flenser, mens andre flensstandarder kan vurderes for spesifikke bruksområder.

3. Hvilke rustfrie materialer kan brukes til ventilen?

Vanlige kroppsmaterialer inkluderer 304 og 316 rustfritt stål, med den spesifikke karakteren valgt i henhold til arbeidsmediet, temperatur, trykk og korrosjonsforhold. Andre materialkombinasjoner kan være tilgjengelig på forespørsel.

4. Hvilke medier kan en ANSI 150LB Stainless Steel Flens Ball Valve håndtere?

Ventilen kan brukes til vann, olje, gass og andre kompatible industrivæsker. Ventilhuset, kulen, setet og tetningsmaterialene bør velges i henhold til den kjemiske kompatibiliteten, trykket og temperaturen til det faktiske mediet.

5. Er denne kuleventilen med flens egnet for høytemperaturservice?

Det aktuelle temperaturområdet avhenger av ventilmaterialer, setemateriale og trykk-temperaturklassifisering. Den faktiske driftstemperaturen bør bekreftes ved valg av ventil for å sikre at konfigurasjonen er egnet for de tiltenkte driftsforholdene.

6. Kan ventilen leveres med pneumatisk eller elektrisk aktuator?

Ja. Den flensede kuleventilen kan konfigureres for manuell, pneumatisk eller elektrisk drift i henhold til ventilstørrelsen, nødvendig driftsmoment og kontrollsystem. Aktuatoren skal være riktig tilpasset ventilen og faktiske driftsforhold.

7. Hvilken informasjon trengs for å velge riktig kuleventil med flens?

Nøkkelvalginformasjon inkluderer nominell ventilstørrelse, trykkklasse, flensstandard, arbeidsmedium, driftstrykk, temperatur, nødvendig materiale og driftsmetode. Rørledningstegninger eller applikasjonsdetaljer kan også hjelpe til med å bestemme riktig konfigurasjon.

8. Kan kuleventilen med flens i rustfritt stål tilpasses?

Ja. Materialkvaliteter, flensspesifikasjoner, sete- og tetningsmaterialer, ventildrift og andre konfigurasjonsdetaljer kan velges i henhold til prosjektkravene. Tegninger eller tekniske spesifikasjoner kan gjennomgås før produksjon.
