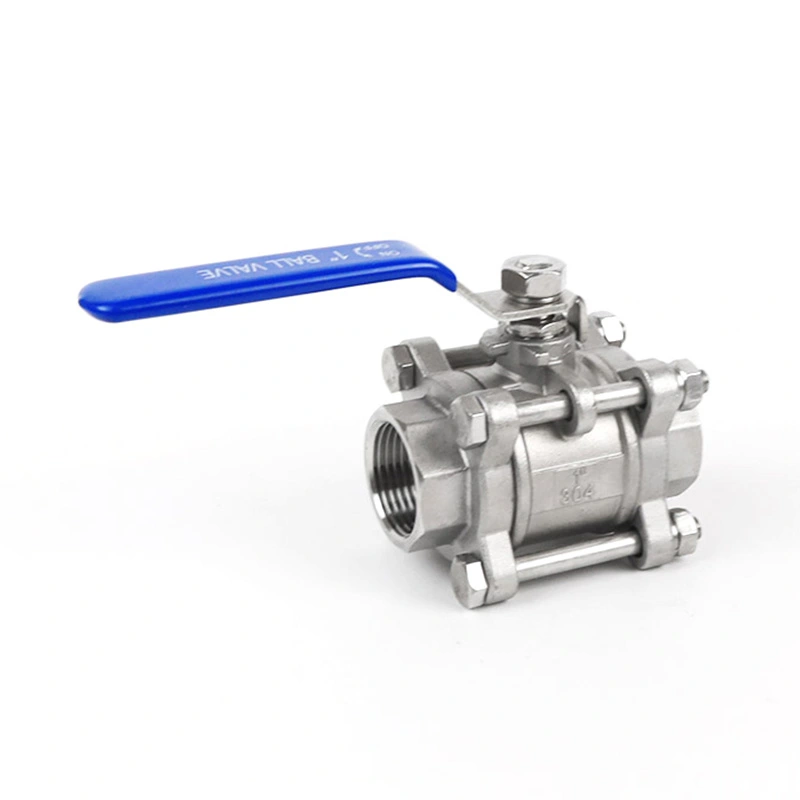

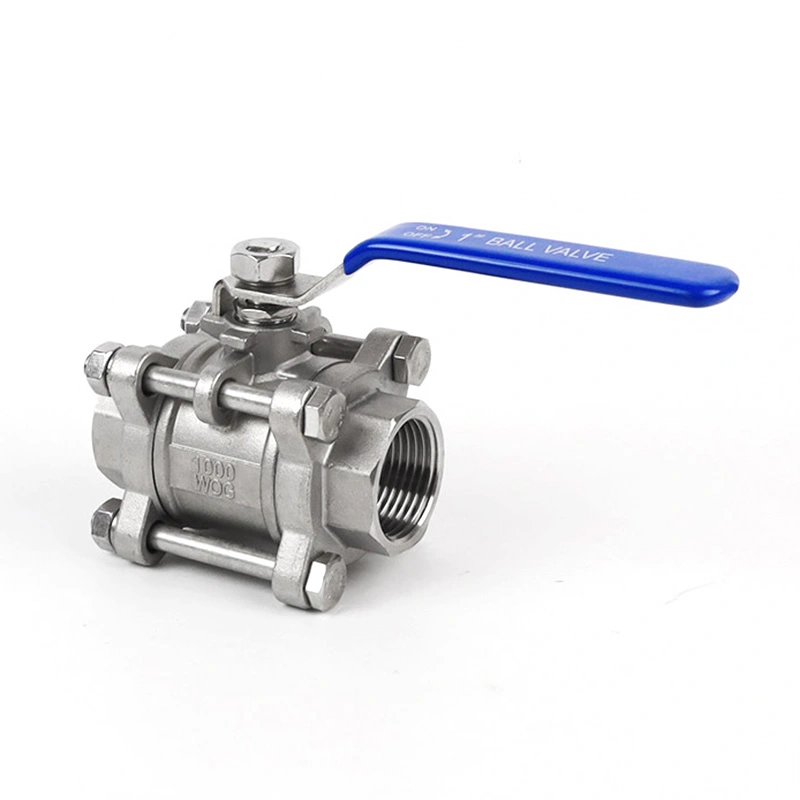

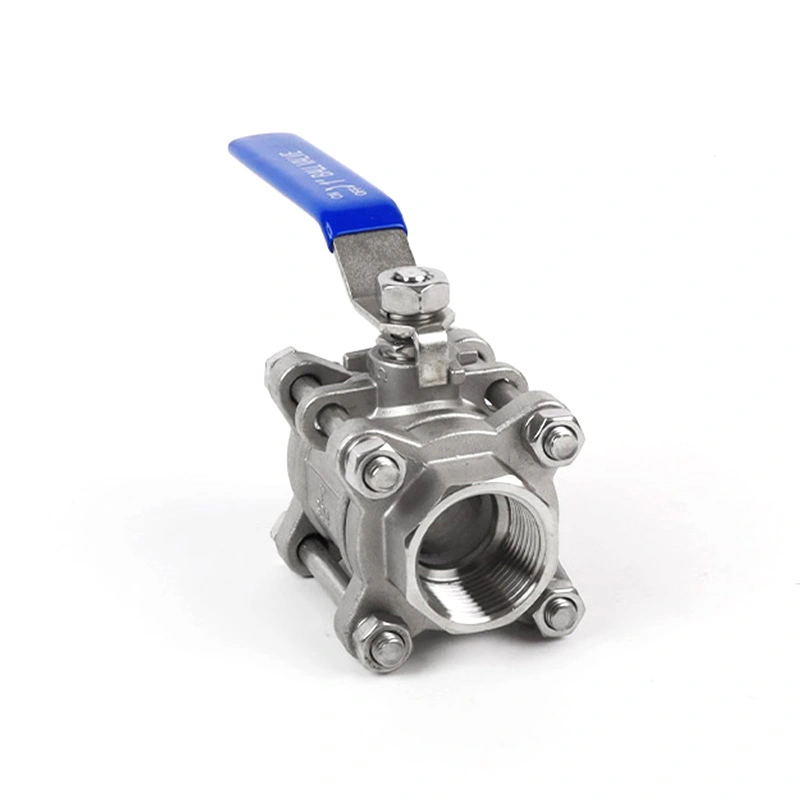

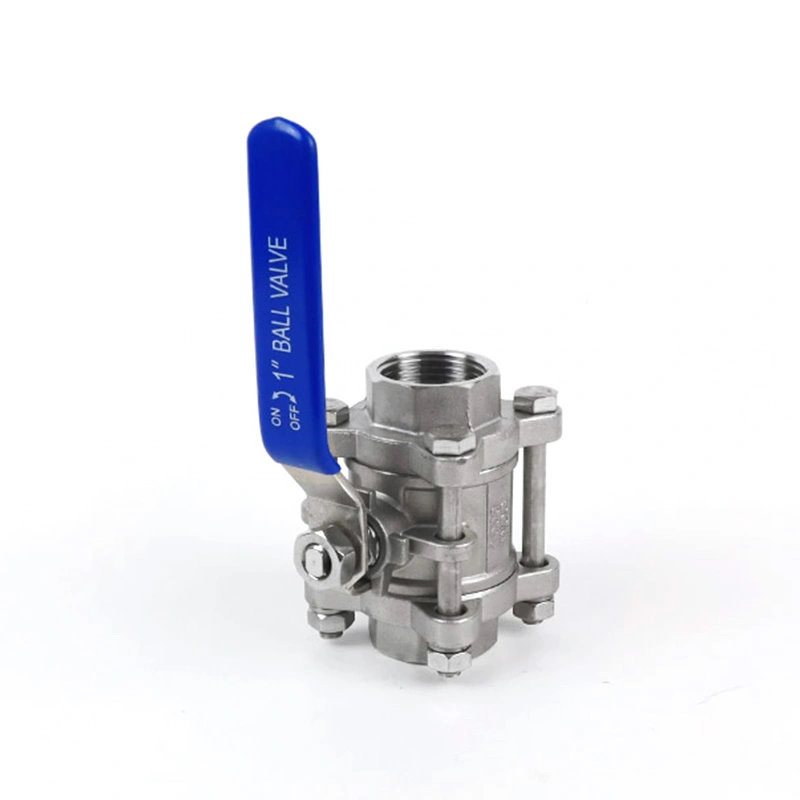

3PC Heavy Duty kuleventil med låseenhet

Shangtai 3PC Heavy Duty kuleventil med låseenhet er designet for industrielle rørledningssystemer som krever sikker avstengning og kontrollert manuell drift. Den tredelte konstruksjonen gir tilgang til interne komponenter for vedlikehold, mens det låsbare håndtaket bidrar til å forhindre utilsiktet ventildrift. Ulike sete-, tetnings-, trykk- og temperaturkonfigurasjoner kan leveres i henhold til arbeidsmediet og applikasjonskravene.

Fordeler

1. Kraftig tredelt konstruksjon

Det forsterkede tredelte huset er designet for industriell rørledningsservice der det kreves en robust ventilkonstruksjon. Den tredelte utformingen gjør det også mulig å åpne ventilen for inspeksjon eller vedlikehold uten å fjerne hele ventilhuset fra rørledningen.

2. Låsbart håndtak for kontrollert drift

Den integrerte låseanordningen hjelper til med å holde håndtaket i valgt ventilposisjon og reduserer risikoen for utilsiktet eller uautorisert bruk. Denne funksjonen er nyttig i industrielle systemer der ventilposisjonen må kontrolleres under drift eller vedlikehold.

3. Anti-utblåsende stammedesign

Spindelen holdes internt for å forhindre utstøting av stammen når ventilen er under trykk. Denne konstruksjonen gir en ekstra sikkerhetsfunksjon for industriell på/av-tjeneste.

4. Materialealternativer i rustfritt stål

Standard materialkonfigurasjon inkluderer SS316 og SS304 alternativer for kroppen, kulen, stammen og andre komponenter. PTFE brukes til kulesetet, friksjonsringen og stammepakningen i den oppførte konfigurasjonen. Materialvalg bør tilpasses arbeidsmediet, trykk og temperatur.

5. Trykk- og temperaturevne

Ventilen er spesifisert med en CL150-trykkklasse, et maksimalt trykk på 540 PSI og et temperaturområde på -25℃ til 150℃ i henhold til den oppførte konfigurasjonen. Det faktiske tillatte arbeidstrykket bør kontrolleres mot gjeldende trykk-temperaturforhold før valg.

6. Fabrikkproduksjon og kvalitetskontroll

Shangtai administrerer ventilproduksjon, maskinering, montering, inspeksjon og trykktesting på fabrikken. Materialdokumentasjon og gjeldende CE- og ISO 9001-sertifikater kan leveres i henhold til produkt- og ordrekrav.

Hoveddimensjoner

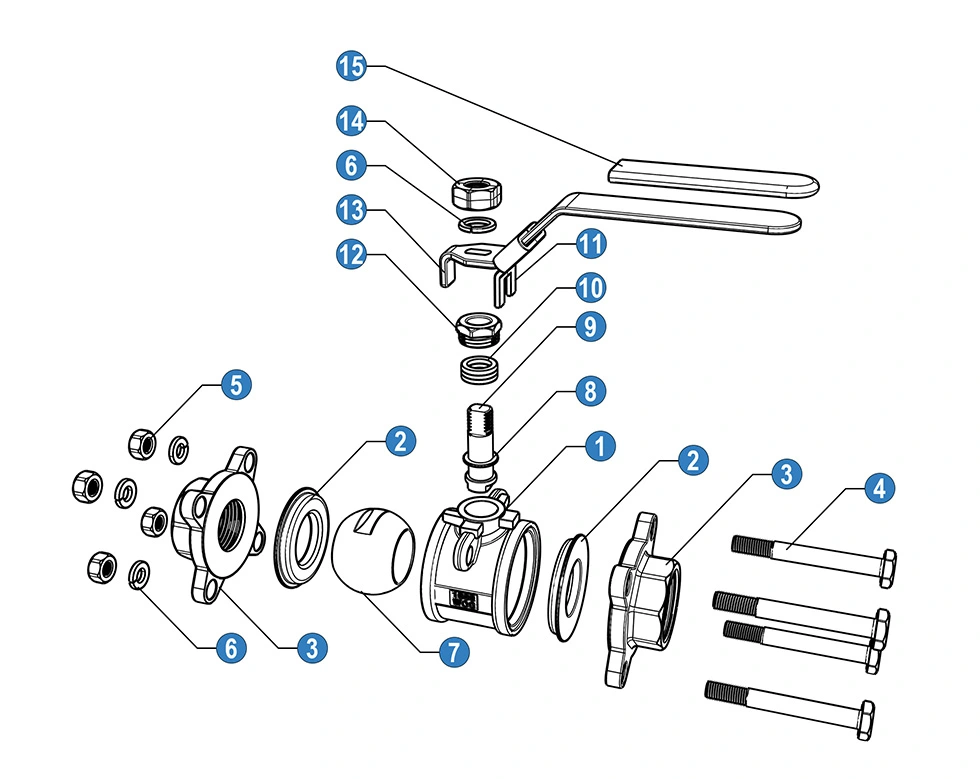

Materialer og komponenter

* N: Trådender i henhold til ANSI B 2.1 NPT

* B: Gjengeender i henhold til BS21 BSP

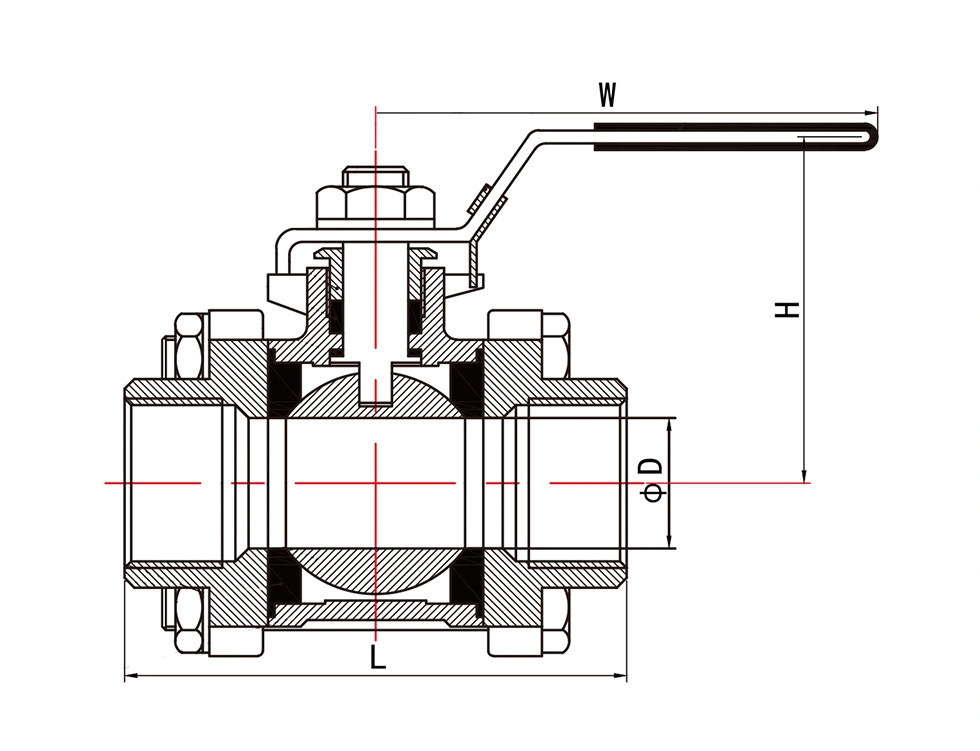

Generelle dimensjoner

Kv Verdier

Kv (m3/h) = Strømningshastighet av vann i kubikkmeter per time som vil generere et trykkfall på 1 bar over ventilen.

Søknader

3PC Heavy Duty kuleventil med låseenhet er egnet for industrielle rørledninger og utstyrsapplikasjoner der manuell avstengning og kontrollert ventildrift er nødvendig, inkludert:

Olje og gass

Kjemisk prosessering

Petrokjemiske anlegg

Vannbehandling

Strøm- og verktøysystemer

VVS og industrielle rørledninger

Trykkluftsystemer

Marine og skipsbygging

FAQ

1. Hva er en 3PC Heavy Duty kuleventil med låseenhet?

Det er en tredelt kuleventil designet for industriell på/av-service og utstyrt med låseanordning på håndtaket. Den tredelte konstruksjonen gir tilgang til de interne ventilkomponentene for inspeksjon og vedlikehold.

2. Hva er hensikten med låseanordningen?

Låseanordningen hjelper til med å sikre håndtaket i valgt åpen eller lukket posisjon og reduserer muligheten for utilsiktet ventildrift under normal service eller vedlikehold.

3. Hvilket trykk og temperatur kan denne ventilen håndtere?

Den oppførte konfigurasjonen har en CL150-trykkklasse, et maksimalt trykk på 540 PSI og et temperaturområde på -25℃ til 150℃. Det faktiske tillatte trykket bør bekreftes i henhold til ventilstørrelse, temperatur, medium og gjeldende trykk-temperaturklassifisering.

4. Hvilke materialer er tilgjengelige?

Den oppførte konfigurasjonen bruker SS316- og SS304-komponenter, med PTFE som brukes til kulesetet, friksjonsringen og stammepakningen. Andre materialalternativer kan være tilgjengelige avhengig av driftsmedium og applikasjonskrav.

5. Hvilke tilkoblingsstandarder er tilgjengelige?

Ventilen er tilgjengelig med NPT og BSP gjengede ender. NPT gjengeender følger ANSI B 2.1 NPT, mens BSP gjengeender følger BS21 BSP i henhold til medfølgende spesifikasjon.

6. Hva er Kv-verdien til en kuleventil?

Kv angir vannmengden i kubikkmeter per time som gir et trykkfall på 1 bar over ventilen. De oppførte Kv-verdiene kan brukes som referanse ved evaluering av strømningskapasitet for ulike ventilstørrelser.

7. Kan ventilen tilpasses for ulike bruksområder?

Ja. Shangtai kan diskutere forskjellige kropps-, sete-, tetnings-, trykk-, temperatur-, tilkoblings- og materialkonfigurasjoner i henhold til arbeidsmediet og applikasjonskravene. Andre materialer er tilgjengelig på forespørsel.

8. Hvilke standarder brukes for ventilen?

Den medfølgende spesifikasjonen refererer til ASME B16.34 for design og produksjon og trykk-temperaturklassifiseringer, mens API 598 brukes til testing og inspeksjon. Den gjeldende standarden bør bekreftes for den spesifikke ventilkonfigurasjonen og rekkefølgen.

9. Kan materiale og kvalitetsdokumenter leveres?

Ja. Materialdokumentasjon og gjeldende CE- og ISO 9001-sertifikater kan leveres i henhold til produktkonfigurasjonen og bestillingskravene.

10. Er Shangtai en produsent?

Ja. Shangtai produserer ventilen og administrerer produksjon, maskinering, montering, inspeksjon og relaterte forsyningsprosesser ved fabrikken i Wenzhou, Kina.
