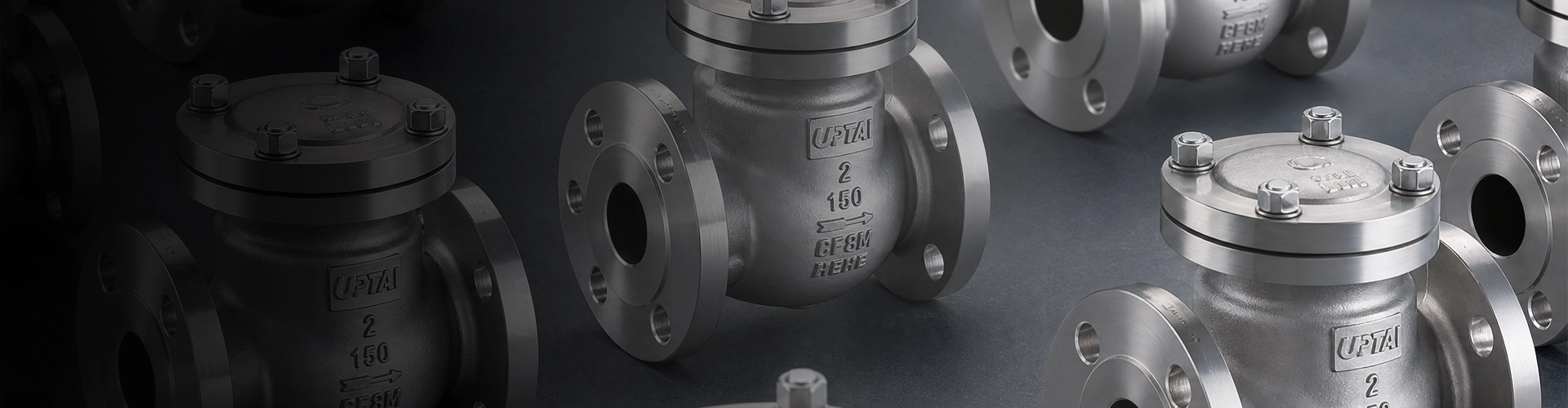

Tilbakeslagsventiler
Direkte tilbakeslagsventiler fra fabrikk med konkurransedyktige priser
Shangtai tilbakeslagsventiler er designet for å tillate væske å strømme i én retning, samtidig som de automatisk forhindrer omvendt strømning når strømningsretningen endres. I motsetning til manuelt betjente isolasjonsventiler, reagerer disse selvvirkende ventilene på trykk- og strømningsforholdene i rørledningen uten å kreve en ekstern aktuator.
De er vanligvis installert nedstrøms for pumper, kompressorer og annet prosessutstyr for å redusere risikoen for tilbakestrømning og beskytte tilkoblede rørsystemer. Shangtai leverer forskjellige ventilkonstruksjoner for vannbehandling, olje og gass, kjemisk prosessering, petrokjemiske anlegg, kraftproduksjon, HVAC og generelle industrielle applikasjoner.
Industriell tilbakeslagsventilforsyning
Shangtai støtter ventilvalg i henhold til rørstørrelse, trykkklasse, medium, temperatur, strømningsretning, installasjonsposisjon, tilkoblingstype og nødvendige responsegenskaper. Send dine driftsbetingelser for teknisk bekreftelse og tilbud.
Produkttyper for ulike rørledningsforhold
Lukkemekanismen har en direkte effekt på åpningsrespons, trykktap, installasjonskrav og motstand mot omvendt strømning. Å velge riktig konstruksjon krever vurdering av rørledningens strømningsegenskaper og utstyr som beskyttes.
Sving tilbakeslagsventiler
En hengslet skive åpnes under foroverflytning og går tilbake mot setet når flyten reverserer. Svingdesign brukes ofte i vann-, verktøy- og industrielle rørsystemer der passende strømningsforhold er tilgjengelige.
Løft tilbakeslagsventiler
Lukkeelementet beveger seg vertikalt fra setet som svar på strømningstrykket. Denne konstruksjonen kan vurderes for applikasjoner som krever kontrollert skivebevegelse og passende installasjonsforhold.
Stempel tilbakeslagsventiler
Stempel-type konstruksjon bruker et styrt stempel eller skive for å kontrollere forover og bakover flyt. Den kan velges for prosesssystemer der det kreves stabil lukkeatferd og veiledet bevegelse.
Ball tilbakeslagsventiler
En ball beveger seg i henhold til retningen og trykket til væsken. Disse ventilene brukes i utvalgte væske- og bruksapplikasjoner hvor en kompakt selvvirkende lukkemekanisme er egnet.
Dobbeltplate tilbakeslagsventiler
Doble plater åpnes under foroverflyt og lukkes når flyten reverserer. Deres kompakte konstruksjon i wafer-stil kan bidra til å redusere installasjonsplassen i egnede rørledningssystemer.
Aksialstrøm tilbakeslagsventiler
Aksialstrømningsdesign styrer lukkeelementet langs rørledningens akse og kan vurderes der rask respons, kompakt installasjon og kontrollerte strømningsegenskaper er nødvendig.
Tilbakestrømsbeskyttelse for pumper og prosessutstyr
Omvendt strømning kan oppstå når en pumpe stopper, trykkforholdene endres eller væske beveger seg mellom tilkoblede deler av et rørsystem. En riktig valgt tilbakeslagsventil kan lukkes automatisk når oppstrøms-til-nedstrøms trykkforholdet endres, noe som bidrar til å begrense reversert strømning.
Installasjon er spesielt viktig rundt pumpens utløpsledninger. Ventiltypen, lukkeegenskapene, avstanden fra pumpeutløpet og nærliggende albuer eller beslag kan påvirke systemets oppførsel. For applikasjoner som er følsomme for trykkstøt, bør lukkeresponsen og potensialet for vannslag evalueres under valg av ventil.
Viktige valgfaktorer:Middels, nominell størrelse, trykkklassifisering, driftstemperatur, strømningshastighet, strømningsretning, installasjonsposisjon, tillatt trykktap, sprekktrykk, lukkeegenskaper og tilkoblingstype.
Krav til sprekktrykk og flyt
Sprekketrykk refererer til det minste differensialtrykket som kreves for å flytte lukkeelementet bort fra setet og la flyten begynne. Denne parameteren blir spesielt viktig i lavtrykks-, gravitasjons- og lavhastighetssystemer.
En ventil med for stor åpningsmotstand kan skape uønsket trykktap eller begrense strømmen i et system med begrenset tilgjengelig trykk. Motsatt må lukkeegenskapene være egnet for applikasjonen for å redusere risikoen for ustabil drift eller omvendt strømningsrelaterte trykkstøt.
Når du ber om en konfigurasjon, kan det å gi normal og minimum strømningshastighet, driftstrykk og tilgjengelig differensialtrykk bidra til å bestemme en passende intern design.
Materialer for vann, prosess og industriell service
Materialvalg bør være basert på arbeidsmediet, temperatur, trykk, korrosjonsforhold og gjeldende prosjektkrav. Avhengig av ventilkonstruksjonen, kan hus og interne komponentmaterialer spesifiseres for ulike industrielle tjenester.
Karbonstål
Brukes til egnede olje-, gass-, vann-, damp- og industrielle prosessapplikasjoner der karbonstål er kompatibelt med driftsmiljøet.
Rustfritt stål
Valgt for applikasjoner hvor det kreves forbedret korrosjonsbestandighet. Den passende karakteren bør bestemmes i henhold til væsken og temperaturen.
Sete og tetningsmaterialer
Sete, pakning og tetningsmaterialer bør velges i henhold til væskekompatibilitet, trykk, temperatur og nødvendig avstengningsytelse.
Interne komponenter
Skive, hengsel, fjær, stempel, kule og andre interne komponenter bør spesifiseres i henhold til ventilkonstruksjon og driftsforhold.
Sluttkoblinger og installasjonsorientering
Tilgjengelige tilkoblingskonfigurasjoner kan inkludere flens, wafer, knast, stumpsveis, socket-sveis, gjenget og andre prosjektspesifiserte ender. Den valgte tilkoblingen skal samsvare med rørledningsdimensjonene, trykkklassen, installasjonsmetoden og gjeldende tilkoblingsstandard.
Ikke alle design er egnet for alle installasjonsretninger. Noen modeller kan operere i horisontale og vertikale rørledninger, mens andre krever en spesifikk strømningsorientering eller installasjonsposisjon. Kontroller alltid ventilstrømspilen og produsentens installasjonskrav før igangkjøring.
For vertikale installasjoner kan væskestrømningsretningen og vekten eller fjæregenskapene til lukkeelementet påvirke åpnings- og lukkeatferd. Disse faktorene bør vurderes ved valg av ventilkonstruksjon.
Reduserer støy, vibrasjoner og vannhammer
Støy eller vibrasjoner kan oppstå når lukkeelementet gjentatte ganger åpnes og lukkes under ustabile strømningsforhold. Feil dimensjonering, lav eller varierende strømningshastighet, turbulens, rusk og uegnet installasjon nær pumper eller albuer kan bidra til denne oppførselen.
Vannhammer er en annen viktig faktor i systemer der væskehastigheten endres raskt. Ventillukkingsegenskaper, rørledningsoppsett, pumpedrift og systemvolum bør evalueres sammen i stedet for å velge ventil basert kun på nominell rørstørrelse.
For pumpeuttak og høyhastighetsstrømningsapplikasjoner
Oppgi pumpens strømningshastighet, utløpstrykk, rørstørrelse, væskeegenskaper, installasjonsposisjon og alle kjente problemer med vannslag eller vibrasjoner. Denne informasjonen hjelper Shangtai med å evaluere passende ventilkonstruksjon og lukkeegenskaper.
Bruksområder i industrielle rørsystemer
Disse selvvirkende ventilene brukes der omvendt strømning kan påvirke utstyrsdrift, prosessstabilitet eller rørledningsytelse. Den passende konstruksjonen avhenger av medium, strømningsforhold, trykk, temperatur og installasjonsarrangement.
Pumpeutløpsledninger
Installert nedstrøms for pumper for å forhindre reversering når pumpen stopper eller systemtrykket endres.
Olje- og gasssystemer
Brukes i utvalgte produksjons-, overførings-, prosess- og bruksrørledninger der enveis flytkontroll er nødvendig.
Vannbehandling
Brukes i vannforsyning, behandling, pumping og avløpssystemer for å forhindre tilbakestrømning i rørledningen.
Kjemisk og petrokjemisk
Materiale og tetningskonfigurasjoner kan velges i henhold til det kjemiske mediet, trykk, temperatur og korrosjonsforhold.
Kraftproduksjon
Brukes i egnede vann-, damp-, kjøle- og hjelpesystemer der omvendt strømningsbeskyttelse er nødvendig.
VVS og verktøy
Velges for egnede rørsystemer for kjøltvann, varmevann, pumpe og bruk i henhold til driftsforholdene.
Produksjon og inspeksjon
Shangtai styrer produksjon, inspeksjon og forsyning i henhold til spesifisert ventilkonfigurasjon og applikasjonskrav. Kvalitetskontroll kan omfatte dimensjonal inspeksjon, materialverifisering, trykktesting, tetningsytelse, driftskontroller og andre gjeldende inspeksjonsprosedyrer.
Shangtai ventiler er ISO 9001, CE og EAC sertifisert. Utvalgte produkter kan også produseres og testes i henhold til gjeldende internasjonale standarder, inkludert API 6D og API 598, når det kreves av prosjektet.
Prosjektdokumentasjon:For tekniske prosjekter, spesifiser gjeldende design- og teststandarder, trykkklasse, materialkrav, tilkoblingsstandard, inspeksjonskrav og sertifiseringsdokumenter når du sender en forespørsel.
Hvordan spesifisere riktig tilbakeslagsventil
Ventilvalg bør starte med driftsforholdene i stedet for rørdiameteren alene. Mediet, strømningshastigheten, trykket, temperaturen, installasjonsorienteringen, tillatt trykktap og nødvendig respons på reversert strømning påvirker alle den aktuelle ventilkonstruksjonen.
For pumpe- og kompressorsystemer, gi normale og maksimale strømningshastigheter, driftstrykk, rørstørrelse, utstyrstype og alle kjente trykkstøt- eller vannslagsforhold. For lavtrykkssystemer er sprekktrykk og minimal driftsstrøm spesielt nyttige valgparametere.
Du kan også gi rørledningstegninger, ventilplaner, utstyrsdatablader eller eksisterende ventilspesifikasjoner. Shangtai kan se gjennom tilgjengelig informasjon før du utarbeider en konfigurasjon og tilbud. For andre industrielle ventilprodukter, besøkShangtai ventil produktserie.
Ofte stilte spørsmål
Hva er de vanlige typene tilgjengelig?
VanligTilbakeslagsventilertyper inkluderer sving-, løft-, stempel-, kule-, dobbelplate- og aksialstrømningsdesign. Hver konstruksjon har forskjellige strømnings-, lukkings-, trykktap- og installasjonsegenskaper.
Hvordan velger jeg riktig type?
Valget avhenger av arbeidsmedium, rørstørrelse, trykkklassifisering, temperatur, strømningshastighet, installasjonsposisjon, tillatt trykktap, sprekktrykk og nødvendig lukkerespons.
Kan disse ventilene installeres vertikalt?
Noen design kan installeres vertikalt, mens andre krever en spesifikk orientering. Følg alltid flytpilen, installasjonsinstruksjonene og kravene til prosjektrør.
Hva er sprekketrykk?
Sprekketrykk er det minste differensialtrykket som kreves for å flytte lukkeelementet bort fra setet og starte foroverstrømmen. Det er spesielt relevant i lavtrykks- og tyngdekraftsystemer.
Hvorfor lager en ventil støy eller vibrerer?
Mulige årsaker inkluderer feil dimensjonering, ustabil strømning, lav strømningshastighet, turbulens, vannslag, internt rusk eller installasjon for nær pumper, albuer eller andre strømningsforstyrrelser.
Hvilke endeforbindelser er tilgjengelige?
Vanlige alternativer inkluderer flens, wafer, knast, stumpsveis, socket-sveis, gjenget og andre prosjektspesifiserte tilkoblinger, avhengig av ventildesign og rørledningskrav.
Hvilket vedlikehold kreves?
Inspeksjon kan omfatte lukkeelementet, hengselstiften, fjæren, seteoverflaten, pakningen og innvendig renslighet. Slitte eller skadede tetningskomponenter bør skiftes ut i henhold til serviceforhold og vedlikeholdskrav.
Hvilken informasjon er nødvendig for et tilbud?
Vennligst oppgi ventilstørrelse, trykkklasse, tilkoblingstype, ventilkonstruksjon, materiale, arbeidsmedium, temperatur, strømningsretning, strømningshastighet, installasjonsposisjon, mengde og eventuelle nødvendige tegninger eller tekniske dokumenter.
Trenger du en ventil for tilbakestrømningsbeskyttelse?
Send rørstørrelse, trykk, medium, strømningshastighet, installasjonsposisjon, tilkoblingsstandard og applikasjonsdetaljer til Shangtai for teknisk bekreftelse og tilbud.
- View as

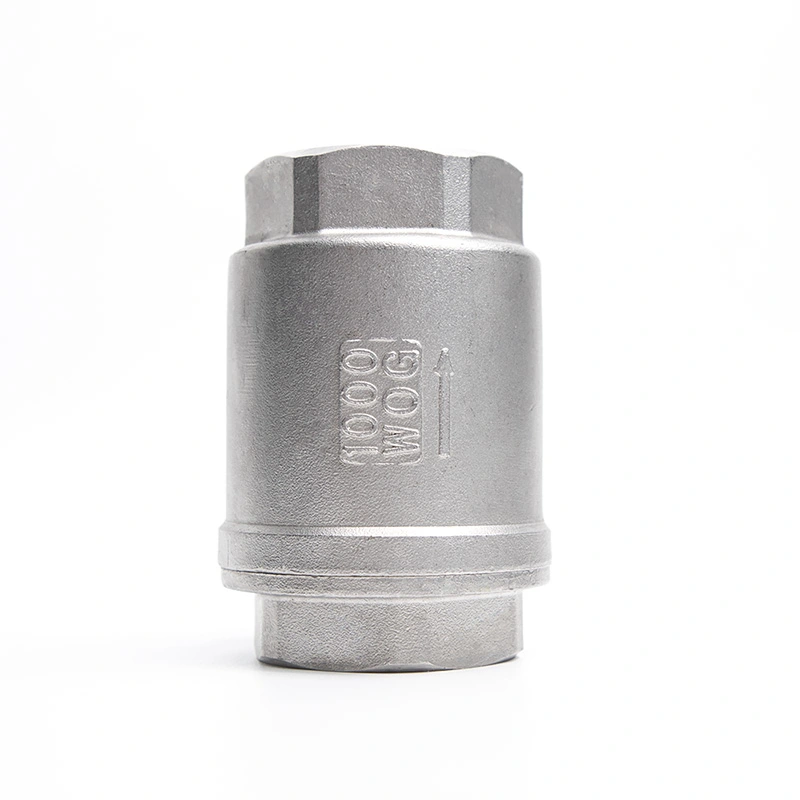

Vertikal tilbakeslagsventil i rustfritt stål
Shangtai rustfritt stål fjær vertikal tilbakeslagsventil forhindrer tilbakestrømning med en rask fjærassistert lukking, og minimerer vannslag. Laget av førsteklasses rustfritt stål, sikrer den utmerket korrosjonsmotstand og pålitelig ikke-returstrømkontroll.

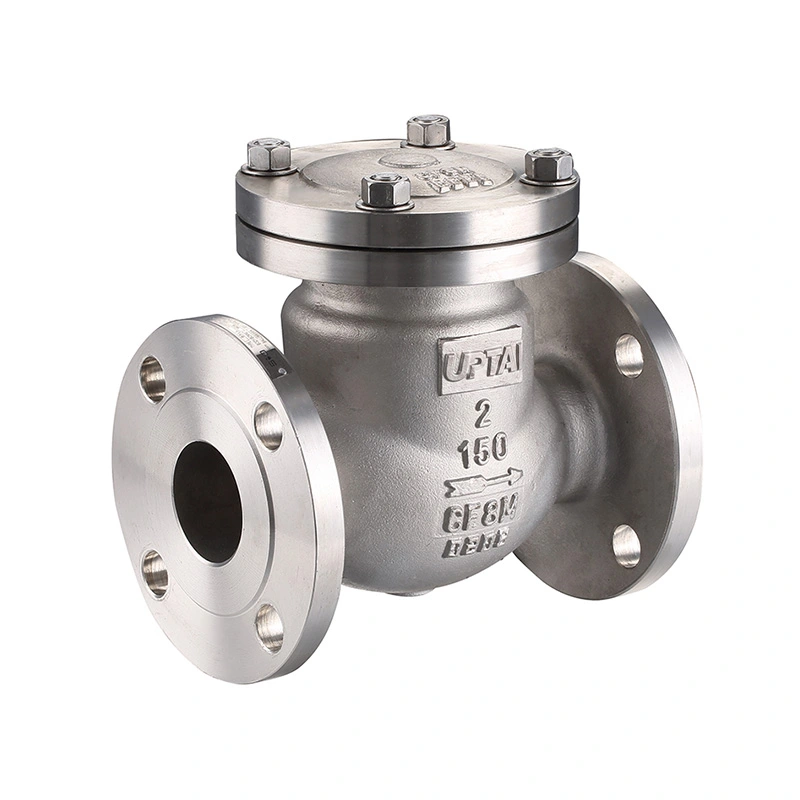

Sving tilbakeslagsventil ANSI klasse 150
Shangtai Swing Back Valve ANSI Class 150 bruker en hengslet skive for å kontrollere reversert strømning i rørledninger. Skiven åpnes når mediet strømmer fremover og lukkes når strømmen endrer retning, og forhindrer tilbakestrømning til pumper, kompressorer og annet utstyr. Den er tilgjengelig for rør med stor diameter i vannbehandling, petrokjemi, kraft og generelle industrielle systemer, med forskjellige materialer og tilkoblingsmuligheter tilgjengelig i henhold til serviceforholdene.
