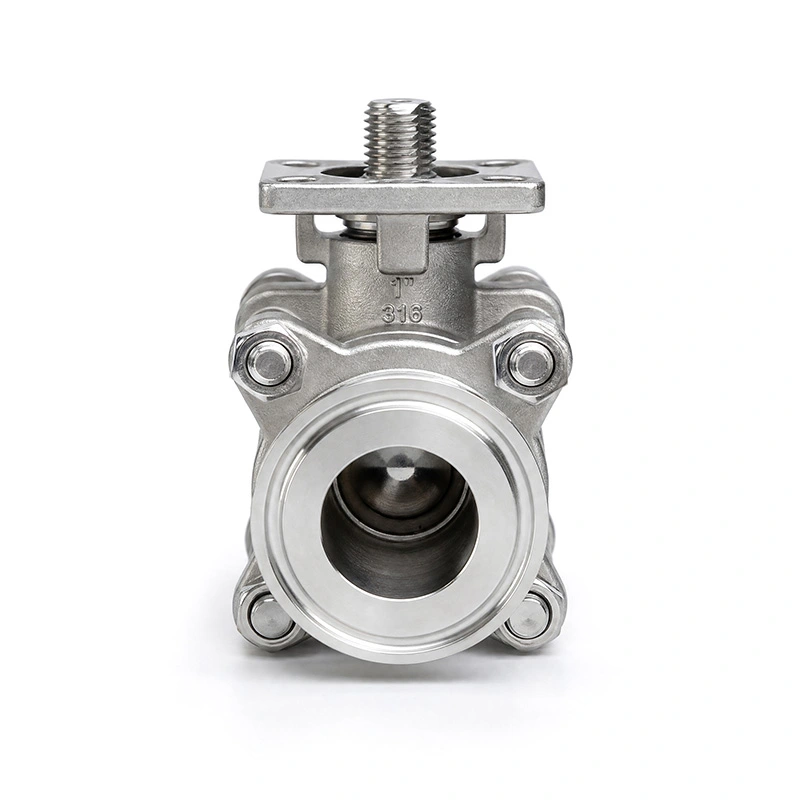

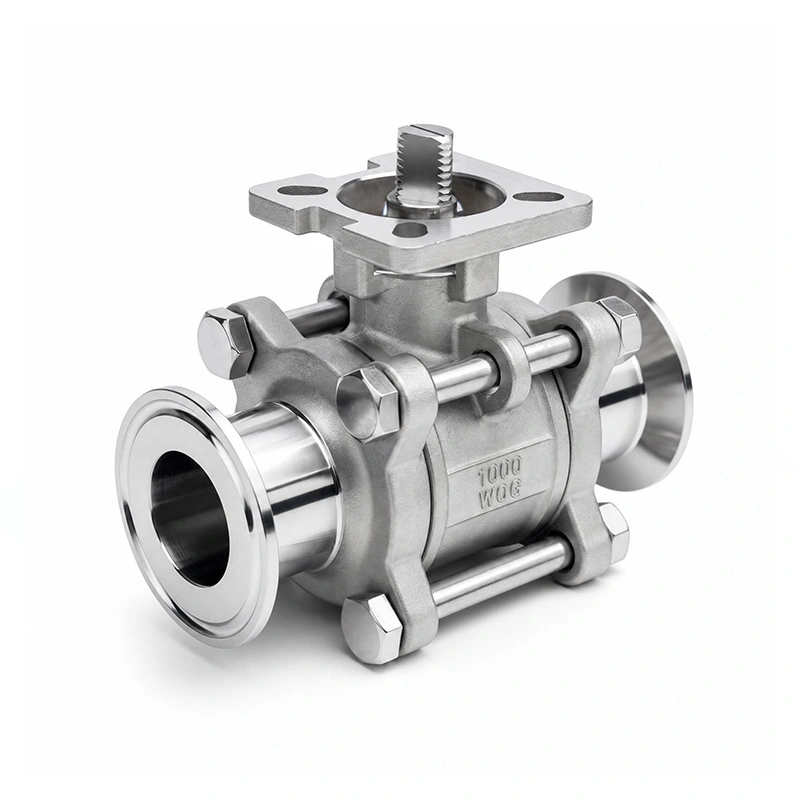

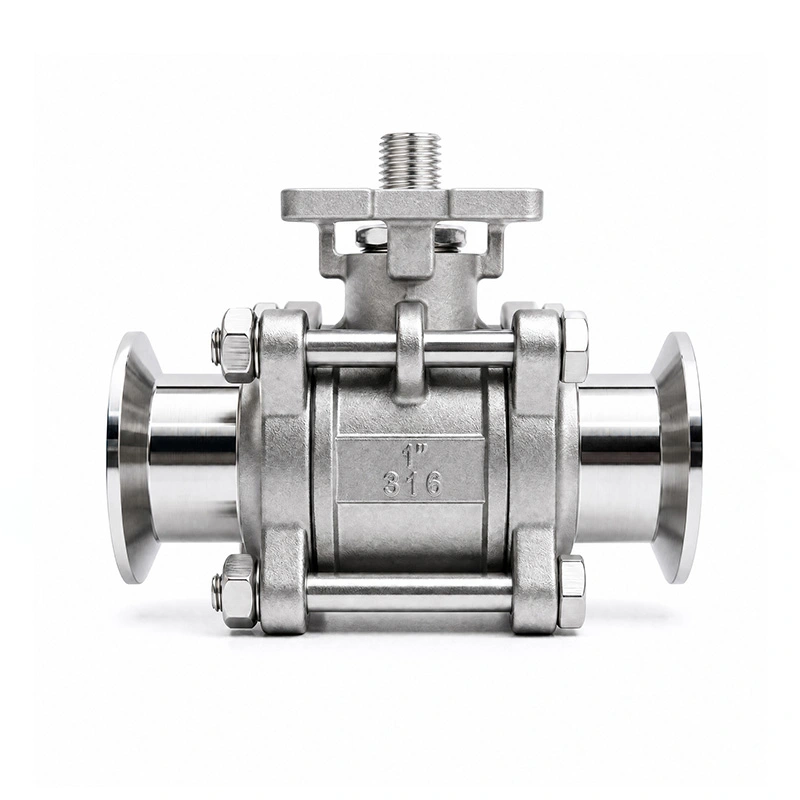

3PC Fullt innkapslet tri-clamp kuleventil med ISO 5211 monteringspute

Den 3PC-fullinnkapslede tri-klemme kuleventilen med ISO 5211 monteringspute bruker et tredelt ventilhus med tri-clamp-koblinger for sanitær- og prosessrørsystemer. Den tredelte konstruksjonen gir tilgang til interne komponenter etter at rørledningen er isolert, mens ISO 5211-monteringsputen gir et standardisert grensesnitt for pneumatisk eller elektrisk aktuatorinstallasjon. Denne konfigurasjonen er egnet for væskekontrollsystemer der sanitærtilkoblinger og automatisert ventildrift er nødvendig.

Hoveddimensjoner

Viktige designfunksjoner

Tre-delt ventilkonstruksjon

Det tredelte huset består av en sentral ventilseksjon og to endeseksjoner. Etter at rørledningen er skikkelig isolert og ventilen er trykkløs, kan huset åpnes for å inspisere eller erstatte interne komponenter. Denne strukturen er nyttig for bruksområder der periodisk vedlikehold av seter, tetninger eller andre interne deler er nødvendig.

Tri-clamp tilkobling

Tri-clamp-forbindelser bruker et klemme- og pakningsarrangement i stedet for gjengede eller flensede skjøter. Denne tilkoblingsmetoden gjør at ventilen kan installeres eller fjernes uten å sveise ventilen direkte inn i rørledningen. Gjeldende pakningsmateriale og tilkoblingsdimensjoner bør velges i henhold til prosessmedium, temperatur og rørspesifikasjoner.

ISO 5211 aktuatormontering

Den 3PC-fullinnkapslede tri-klemme kuleventilen med ISO 5211 monteringspute er designet med et ISO 5211 aktuator monteringsgrensesnitt på ventilen. Dette gjør at kompatible pneumatiske eller elektriske aktuatorer kan monteres direkte på ventilen uten å stole på et separat konvensjonelt monteringsarrangement. Aktuatorvalg bør tilpasses ventilstørrelsen, driftsmomentet og systemkontrollkravene.

316 Stainless Steel Wetted Components

Kroppen er spesifisert som ASTM A351 CF8M (316), mens kulen og stammen er spesifisert som ASTM A182 F316. Disse rustfrie stålmaterialene er egnet for en rekke industrielle væskeapplikasjoner der materialkompatibilitet og korrosjonsmotstand er viktige hensyn. RPTFE-setet kombinerer PTFE med 15 % fyllstoff og bør evalueres mot faktisk medium og driftstemperatur før valg.

Søknader

Den 3PC-fullinnkapslede tri-klemme kuleventilen med ISO 5211 monteringspute kan brukes i rørsystemer som krever en kompakt avstengingsventil, tilkoblinger i sanitærstil og valgfri automatisert aktivering. Typiske bruksområder inkluderer:

Generell væskebehandling

Håndtering av kjemiske væsker

Vannbehandlingsanlegg

Lett industriell produksjon

Automatiserte rørsystemer

Installasjon og drift

Tri-clamp installasjon

Før installasjon må du bekrefte at ventilstørrelse, tilkoblingsdimensjoner, pakningsmateriale og trykk-temperaturkrav samsvarer med rørledningsspesifikasjonen. Plasser ventilen mellom de tilhørende Tri-clamp-koblingene, installer passende pakning og fest skjøten med klemmen. Koblingen bør kontrolleres for riktig justering før systemet settes under trykk.

Aktuator installasjon

ISO 5211-monteringsputen gir grensesnittet for kompatible pneumatiske eller elektriske aktuatorer. Kontroller aktuatorens monteringsmønster, akseldimensjoner og nødvendig driftsmoment før installasjon. Aktuatoren skal installeres og justeres i henhold til ventil- og aktuatorprodusentens instruksjoner.

Vedlikehold

Før vedlikehold, isoler ventilen fra rørledningen og slipp ut alt gjenværende trykk. Den tredelte konstruksjonen gjør at ventilhuset kan åpnes for inspeksjon av kulen, setene, stammen og tetningskomponentene. Skift ut slitte komponenter med egnede deler og kontroller ventilens tetning og driftstilstand før den tas i bruk igjen.

Utvalgshensyn

Når du velger denne ventilen for et nytt rørsystem, må du vurdere driftsmedium, trykk, temperatur, rørstørrelse, tilkoblingsdimensjoner og nødvendig aktiveringsmetode. Ventilsetet og tetningsmaterialene bør kontrolleres for kompatibilitet med prosessvæsken. For automatiserte applikasjoner bør aktuatoren velges i henhold til ventilens driftsmoment og kontrollkravene til systemet.

FAQ

Spørsmål 1: Hva brukes en 3PC-fullinnkapslet tri-clamp kuleventil med ISO 5211 monteringspute til?

En 3PC fullstendig innkapslet tri-clamp kuleventil med ISO 5211 monteringspute brukes for av/på væskekontroll i rørsystemer der et tredelt ventilhus, tri-clamp-tilkobling og aktuatormonteringsgrensesnitt er nødvendig. Den kan konfigureres for manuell drift eller kombineres med en passende pneumatisk eller elektrisk aktuator for automatisert styring.

Q2: Hva gir ISO 5211-monteringsputen?

ISO 5211-monteringsputen gir et standardisert aktuatormonteringsgrensesnitt. Kompatible pneumatiske eller elektriske aktuatorer kan monteres i henhold til gjeldende ISO 5211-monteringsdimensjoner, underlagt aktuatorstørrelse og krav til ventilmoment.

Q3: Hva er fordelene med tredelt konstruksjon?

Den tredelte konstruksjonen gir tilgang til ventilens interne komponenter etter at rørledningen er isolert og trykkavlastet. Dette kan forenkle inspeksjon og utskifting av seter, tetninger og andre vedlikeholdbare komponenter sammenlignet med et helt lukket kropp i ett stykke.

Q4: Hvilke materialer brukes til denne ventilen?

Kroppen er ASTM A351 CF8M (316), mens kulen og stammen er ASTM A182 F316. The seat is RPTFE (PTFE+15%fv). Andre materialkonfigurasjoner er tilgjengelig på forespørsel.

Q5: Kan denne ventilen brukes med pneumatiske eller elektriske aktuatorer?

Ja. ISO 5211-monteringsgrensesnittet er designet for aktuatorinstallasjon. Den passende aktuatoren bør velges i henhold til ventilstørrelse, driftsmoment, trykk, temperatur og kontrollsystemkrav.

Q6: Hva bør sjekkes før du bestiller?

Bekreft nødvendig ventilstørrelse, tilkoblingsdimensjoner, driftstrykk, temperatur, prosessmedium, setemateriale og aktiveringsmetode. For automatiserte systemer bør aktuatorens monteringsmønster og nødvendig dreiemoment også bekreftes.
