Hvordan kan en treveis kuleventil L-port forbedre strømningskontrollen i industrielle rørsystemer

Shangtaigir enTreveis kuleventil L-portdesignet for pålitelig strømningsbytte i industrielle rørsystemer. Med en tredelt kropp, utvidede stumpsveiseender og konstruksjonsalternativer i rustfritt stål, hjelper denne ventilen ingeniører med å administrere væskeruting, forenkle rørledningsoppsett og planlegge vedlikehold rundt krevende driftsforhold.

En treveis kuleventil med en L-portkonfigurasjon er designet for å omdirigere væske mellom to tilkoblede rørledningsgrener. Den spesialbearbeidede kulen skaper en L-formet passasje som er på linje med utvalgte porter når håndtaket roterer. I motsetning til en T-port-design, som kan koble til flere porter samtidig avhengig av konfigurasjonen, brukes en L-port-ventil først og fremst for strømningsavledning og kildevalg. Å velge riktig ventil krever oppmerksomhet til portorientering, kroppsmaterialer, setekompatibilitet, trykk-temperaturklassifiseringer og tilkoblingsstandarder. Denne veiledningen forklarer arbeidsprinsippet, de viktigste fordelene, industrielle anvendelser og innkjøpshensyn ved L-port treveis kuleventiler, og hjelper ingeniører, vedlikeholdsteam og industrielle kjøpere med å ta informerte beslutninger.

Innholdsfortegnelse

• Hva er en treveis kuleventil L-port?
• Hvordan fungerer en L-Port treveis kuleventil?
• L-Port vs. T-Port: Hva er forskjellen?
• Hva er de viktigste fordelene?
• Hvor brukes L-Port kuleventiler?
• Hvordan velge riktig ventil
• Tekniske spesifikasjoner for gjennomgang
• Installasjons- og vedlikeholdsanbefalinger
• Ofte stilte spørsmål
• Konklusjon: Ta den riktige flytkontrollbeslutningen

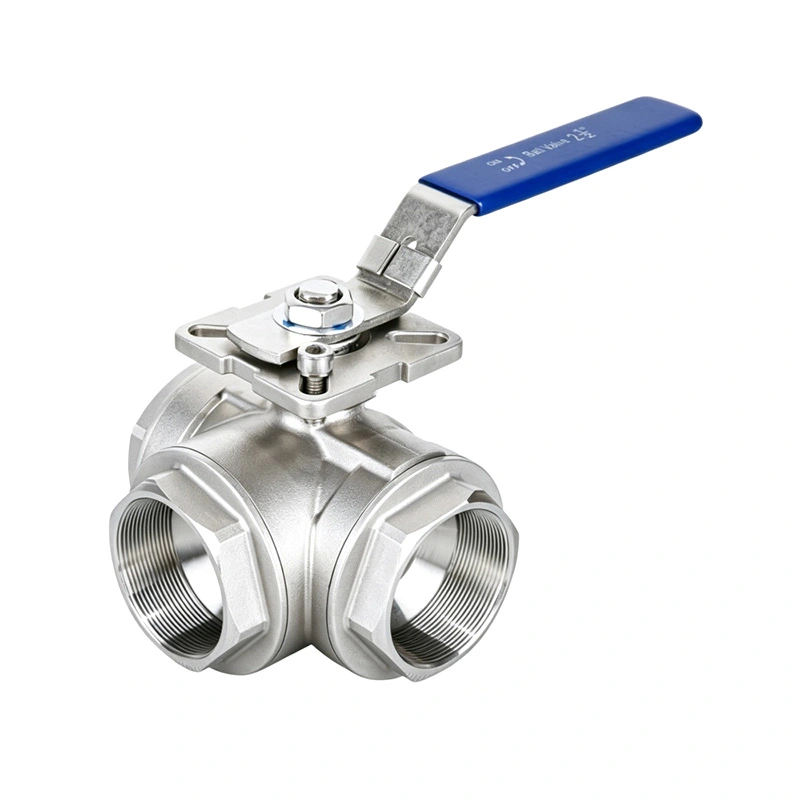

Hva er en treveis kuleventil L-port?

En treveis kuleventil er en mekanisk strømningskontrollenhet med tre porter og en roterende kule inne i kroppen. Den indre passasjen bestemmer hvilke porter som kommuniserer når ventilen betjenes. I en L-portkonfigurasjon ligner passasjen bokstaven L, slik at ventilen kan lede væske mellom utvalgte koblinger.

For eksempel kan en rørledning ha én felles tilkobling og to alternative uttak. Ventilen kan rette innkommende væske mot det første utløpet eller bytte det til det andre utløpet, avhengig av den indre passasjen og håndtakets posisjon. Den ubrukte grenen er isolert i den tiltenkte driftsposisjonen når ventilens design støtter dette arrangementet.

Shangtais produkt kombinerer dette flyt-rutingsprinsippet med en tredelt kropp og utvidede stumpsveiseender. Den ekstra sveiseendelengden gir arbeidsplass for rørledningsinstallasjon og kan være nyttig i isolerte eller nedgravde røroppsett der spesifisert design krever ekstra klaring.

Vanlige konstruksjonshensyn inkluderer:

• Ventilhus:Rustfritt stål eller andre spesifiserte materialer valgt i henhold til applikasjonen.
• Kule og stamme:Komponenter som er ansvarlige for å styre strømning og overføre driftsmoment.
• Seter og tetninger:Deler som støtter tetningsytelse under de spesifiserte serviceforholdene.
• Tilkoblinger:Stumsveis, gjenget eller andre konfigurasjoner avhengig av valgt modell.
• Betjeningsmekanisme:Et manuelt håndtak eller en kompatibel aktuator, der tilgjengelig.

Den endelige konfigurasjonen skal alltid kontrolleres mot produsentens godkjente tegninger og tekniske dokumentasjon.

Hvordan fungerer en L-Port treveis kuleventil?

Ventilen fungerer ved å rotere en spesialboret kule inne i ventilhuset. Når kulepassasjen er på linje med to utvalgte porter, kan væske bevege seg mellom disse forbindelsene. Endring av ballens orientering endrer den tilgjengelige flytbanen.

I et typisk avledningsarrangement inkluderer driftssekvensen følgende forhold:

1. Første flytposisjon:Den felles porten kobles til en valgt gren, slik at væske kan følge den første ruten.
2. Bytteoperasjon:Operatøren roterer håndtaket i henhold til produsentens bruksanvisning.
3. Andre strømningsposisjon:Den indre passasjen er på linje med den alternative grenen, og omdirigerer væsken.
4. Isolasjonsposisjon, hvis designet:Visse L-port-konfigurasjoner gir en posisjon som blokkerer alle tre portene. Denne egenskapen må verifiseres for den spesifikke ventilen.

Portnummerering, håndtaksorientering, rotasjonsvinkel og tilgjengelige stoppposisjoner varierer mellom design. Derfor bør operatører aldri anta at en bestemt håndtaksretning alltid tilsvarer den samme strømningsveien.

Før igangkjøring, se gjennom ventilens flytskjema og bekreft de tiltenkte koblingene under hver tillatte driftsposisjon. Dette er spesielt viktig i automatiserte systemer, der en feil aktuatorsekvens kan avbryte produksjonen eller sende væske til en utilsiktet destinasjon.

L-Port vs. T-Port: Hva er forskjellen?

Selv om begge designene bruker tre porter, tjener deres interne kulepassasjer forskjellige formål. Valget mellom dem avhenger først og fremst av om systemet trenger å bytte strøm mellom grener eller koble sammen flere veier for blanding og distribusjon.

Tabellen beskriver generelle designprinsipper i stedet for å garantere hver ventils driftssekvens. Produsenter kan tilby forskjellige ballarrangementer, setekonfigurasjoner og stoppposisjoner.

For applikasjoner der to væskekilder må forbli adskilte, kan en L-portdesign være passende hvis det godkjente flytskjemaet bekrefter den nødvendige isolasjonen. Der det er nødvendig med samtidig kommunikasjon mellom flere porter, kan en T-port design være mer egnet.

For ytterligere bakgrunn, se gjennom produsentens L-port treveis kuleventil produktinformasjon før du fullfører et valg.

Hva er de viktigste fordelene?

1. Fleksibel strømningsruting

En L-portventil lar operatører bytte mellom utpekte rørledningsgrener uten å installere separate ventiler ved hvert byttepunkt. Dette kan forenkle arrangementet av utstyr som brukes til væskeoverføring, kildevalg og prosessruting.

2. Plasseffektiv rørledningsdesign

Kombinasjon av flere strømningsforbindelser i ett ventilhus kan redusere antallet individuelle komponenter som kreves i passende installasjoner. Færre komponenter kan også bety færre tilkoblingspunkter som krever inspeksjon, selv om den generelle systemdesignen bestemmer de faktiske besparelsene.

3. Materialealternativer i rustfritt stål

Konstruksjon i rustfritt stål kan gi nyttig korrosjonsbestandighet i kompatible industrielle miljøer. Den riktige karakteren avhenger av prosessmediet, kloridkonsentrasjonen, rengjøringskjemikalier, temperatur og andre driftsforhold. Materialvalg bør være basert på verifisert kompatibilitet snarere enn antakelsen om at alle rustfrie stål fungerer identisk.

4. Vedlikeholdstilgang gjennom tredelt konstruksjon

En tredelt kropp kan gjøre intern inspeksjon og service mer praktisk fordi ventilen kan demonteres i henhold til produsentens prosedyrer. Etter at rørledningen er isolert, trykkavlastet, drenert og gjort sikker, kan kvalifisert vedlikeholdspersonell inspisere komponenter som kan repareres og erstatte kompatible seter eller tetninger når det er nødvendig.

5. Forlengede stumpsveiseender for spesifikke installasjoner

Forlengede stumpsveiseender kan gi ekstra klaring under rørledningssveising, spesielt i oppsett som involverer isolasjon eller nedgravde rør. Riktig installasjon er fortsatt viktig: sveiseprosedyrer må kontrollere varmetilførselen for å unngå å skade seter, tetninger eller andre temperaturfølsomme interne komponenter.

Hvor brukes L-Port kuleventiler?

Evnen til å omdirigere strømning gjør denne ventilkonfigurasjonen nyttig i flere industrisektorer. Dens egnethet avhenger av prosessmediet, trykk, temperatur, tilkoblingsarrangement og nødvendig avstengningsytelse.

• Petrokjemisk prosessering:Bytte kompatible prosessstrømmer mellom utpekte rørledningsgrener.
• Olje- og gasssystemer:Velge alternative strømningsveier i applikasjoner der ventilens trykkklassifisering og materialkompatibilitet er passende.
• Termiske energisystemer:Omdirigere kompatible væsker mellom prosesskretser eller utstyrsforbindelser.
• Vannbehandling:Veksling av vannstrøm mellom utvalgte renselinjer eller systemgrener.
• Industrielt utstyr:Endring av væsketilførselsruten for å støtte ulike driftsmoduser eller vedlikeholdsarrangementer.

For eksempel kan en vannbehandlingsinstallasjon bruke en L-portventil for å velge mellom to utpekte strømningsveier. Under systemdesign bør ingeniører verifisere portkartet, den tiltenkte isolasjonstilstanden og konsekvensene av å endre strømningsbanen før ventilen tas i bruk.

Ikke alle treveis kuleventiler er egnet for enhver væske eller driftstilstand. Slipende partikler, viskøse medier, etsende kjemikalier, høyt differensialtrykk og forhøyede temperaturer kan påvirke setets levetid og tetningsytelse. Ventilen må velges for den faktiske tjenesten i stedet for industrinavnet alene.

Hvordan velge riktig ventil

Å kjøpe en treveis kuleventil innebærer mer enn å matche den nominelle rørdiameteren. En pålitelig utvelgelsesprosess bør begynne med den nødvendige flytfunksjonen og fortsette gjennom materialkompatibilitet, mekaniske klassifiseringer, installasjonsdimensjoner og vedlikeholdskrav.

1. Definer det nødvendige flytmønsteret

Identifiser den felles porten, de alternative grenene og alle nødvendige driftsposisjoner. Skaff et produsent flytdiagram for å bekrefte hvilke porter som er koblet til og hvilke som er isolert i hver posisjon.

2. Bekreft krav til trykk og temperatur

Kontroller det nominelle driftstrykket ved den faktiske driftstemperaturen. Trykkklassifiseringer kan endres med temperatur og materialvalg, så en maksimal trykkverdi bør aldri vurderes uavhengig av de spesifiserte forholdene.

3. Velg kompatible kropps- og tetningsmaterialer

Sammenlign prosessmediet med de foreslåtte kropps-, kule-, stamme-, sete- og tetningsmaterialene. PTFE-baserte seter og forsterkede PTFE-varianter har forskjellige mekaniske og termiske egenskaper. Kjemisk kompatibilitet og produsentens tillatte tjenesteområde bør bekreftes for hver applikasjon.

4. Sjekk tilkoblingsstandarden

Bekreft den angitte tilkoblingstypen, dimensjonene og gjeldende standard. For stumpsveisinstallasjoner, se gjennom sluttforberedelsen og måltegningene. Gjengede og sveisede forbindelser er ikke utskiftbare uten et passende konstruert rørarrangement.

5. Bestem deg for manuell eller automatisert drift

Et manuelt håndtak kan være tilstrekkelig for sporadiske ruteendringer. Spør om en kompatibel pneumatisk eller elektrisk aktuator er tilgjengelig der hyppig veksling eller fjernkontroll er nødvendig. Bekreft driftsmoment, nødvendig bevegelse, posisjonstilbakemelding og ønsket respons under strøm- eller lufttilførselssvikt.

6. Vurder inspeksjons- og dokumentasjonsbehov

For kritiske tjenester, avklar materialidentifikasjon, trykktestdokumentasjon, dimensjonal inspeksjon, sporbarhet og eventuelle prosjektspesifikke akseptkrav. Disse registreringene hjelper innkjøpsteam og ingeniører med å bekrefte at den medfølgende ventilen samsvarer med den godkjente spesifikasjonen.

Tekniske spesifikasjoner for gjennomgang

Shangtais publiserte produktinformasjon gir et nyttig utgangspunkt for å evaluere en L-port treveis kuleventil med en tredelt kropp og utvidede stumpsveiseender. De oppførte verdiene nedenfor beskriver den refererte produktkonfigurasjonen og bør bekreftes mot tilbudet og gjeldende godkjente datablad før kjøp.

Disse tallene er ikke universelle klassifiseringer for alle L-port ventiler. Produktsiden diskuterer også alternative materialer og tetningskonfigurasjoner. Kjøpere bør be om den nyeste tekniske tegningen og skriftlig bekreftelse av trykk-temperaturkonvolutten, tilkoblingsdetaljer og materialsammensetning for bestillingen.

Installasjons- og vedlikeholdsanbefalinger

Riktig installasjon og planlagt vedlikehold bidrar til å bevare ventilytelsen og redusere unngåelig nedetid. Følgende praksis er nyttig for ingeniør-, idriftsettelses- og vedlikeholdsteam.

• Inspiser før installasjon:Kontroller ventilhuset, sveiseender, betjeningsmekanisme og beskyttende emballasje for skade eller forurensning.
• Bekreft strømningsretningen:Sammenlign selve portarrangementet med det godkjente rørskjemaet før ventilen kobles til.
• Bruk egnede sveiseprosedyrer:For stumpsveisdesign, følg kvalifiserte prosedyrer og kontroller varmetilførselen i henhold til produsentens instruksjoner.
• Test driftssekvensen:Der det er trygt og hensiktsmessig, verifiser håndtaksposisjoner og strømningsbaneindikasjoner før du introduserer prosessmediet.
• Forhindre usikkert vedlikehold:Isoler ventilen, avlast trykket, tøm ut farlig innhold, og følg stedets låse- og sikkerhetsprosedyrer før demontering.
• Inspiser seter og pakninger:Sjekk for slitasje, kjemiske skader, lekkasje og driftsvansker med intervaller som passer for servicen.
• Hold tekniske dokumenter:Dokumentere inspeksjoner, utskiftninger, testresultater og eventuelle endringer i driftsforholdene.

Kuleventiler er generelt ment for av- og på service og strømningsruting, ikke kontinuerlig struping med mindre produsenten spesifikt godkjenner denne plikten. Å betjene en ventil i en uegnet delvis åpen posisjon kan øke turbulens, erosjon eller skade på setet under visse forhold.

Ofte stilte spørsmål

1. Hva er hovedfunksjonen til en treveis kuleventil L-port?

Dens primære funksjon er å omdirigere væske mellom utvalgte rørledningsgrener. Den L-formede passasjen inne i kulen forbinder utpekte porter i henhold til ventilens orientering. Det godkjente flytskjemaet bør konsulteres for å bekrefte nøyaktig driftssekvens og isolasjonsevne.

2. Hva er forskjellen mellom en L-port og en T-port kuleventil?

En L-port-design brukes hovedsakelig for flytsvitsjing eller avledning mellom utvalgte porter. En T-port-design tilbyr ytterligere tilkoblingsmønstre og kan tillate alle tre portene å kommunisere samtidig. Det riktige alternativet avhenger av den nødvendige prosessfunksjonen og produsentens portkonfigurasjon.

3. Kan en L-port treveis kuleventil stenge strømmen fullstendig?

Noen L-port-design inkluderer en lukket posisjon med alle porter, mens andre har forskjellige driftsarrangementer. Fullstendig isolasjon må bekreftes fra den spesifikke ventilens flytskjema og tetningsspesifikasjoner. Der isolasjon er sikkerhetskritisk, verifiser nødvendig lekkasjeytelse og om ekstra isolasjonsutstyr er nødvendig.

4. Hvilke materialer er egnet for en L-port kuleventil?

Materialvalg avhenger av væske, korrosjonseksponering, trykk, temperatur og rengjøringskrav. Rustfrie stålkvaliteter som 304 eller 316 kan passe mange bruksområder, mens PTFE-baserte eller forsterkede seter kan være passende for visse tjenester. Den komplette kombinasjonen av fuktede materialer må kontrolleres for kompatibilitet.

5. Hvilken informasjon er nødvendig for å be om et tilbud?

Oppgi nominell ventilstørrelse, nødvendig portarrangement, tilkoblingstype, trykk- og temperaturforhold, prosessmedium, foretrukne materialer, mengde og driftsmetode. Rørledningstegninger, nødvendig strømningssekvens og prosjektspesifikke inspeksjonskrav kan hjelpe leverandøren med å bekrefte en passende konfigurasjon.

6. Hvorfor vurdere en tredelt ventil med forlengede stumpsveiseender?

En tredelt konstruksjon kan forenkle tilgangen til brukbare interne komponenter, underlagt produsentens vedlikeholdsprosedyre. Forlengede stumpsveiseender kan gi ekstra klaring for sveising og kan passe til visse isolerte eller nedgravde rørarrangementer. Dimensjonene og installasjonsmetoden bør kontrolleres før bestilling.

Konklusjon: Ta den riktige flytkontrollbeslutningen

En treveis kuleventil med L-portpassasje kan gi en praktisk løsning for å bytte væske mellom utpekte rørledningsforgreninger. Effektiviteten avhenger av å velge riktig portarrangement, verifisere trykk- og temperaturgrenser, velge kompatible materialer og sikre at ventilens driftsposisjoner samsvarer med prosesskravene. Konstruksjonsdetaljer som en tredelt kropp og utvidede stumpsveiseender kan også påvirke installasjonsplanlegging og langsiktig vedlikehold.

Shangtai tilbyr produktinformasjon og konfigurasjonsalternativer for å støtte industrielt ventilvalg. Hvis du sammenligner L-port-design, planlegger et nytt rørsystem eller erstatter en eksisterende ventil, se gjennom treveis kuleventil L-port-spesifikasjonene og klargjør driftskravene dine før du legger inn en bestilling. Kontakt teamet vårt for å diskutere søknaden din, bekrefte tekniske detaljer og be om et passende tilbud. Vennligstkontakt ossi dag for å utforske ventilløsninger skreddersydd for dine industrielle strømningskontrollbehov.
