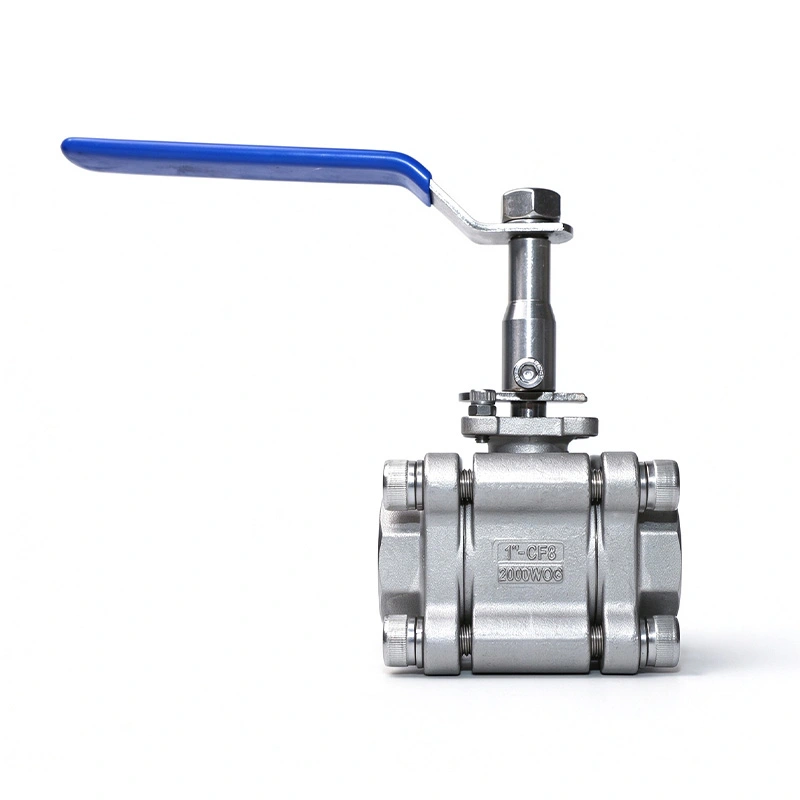

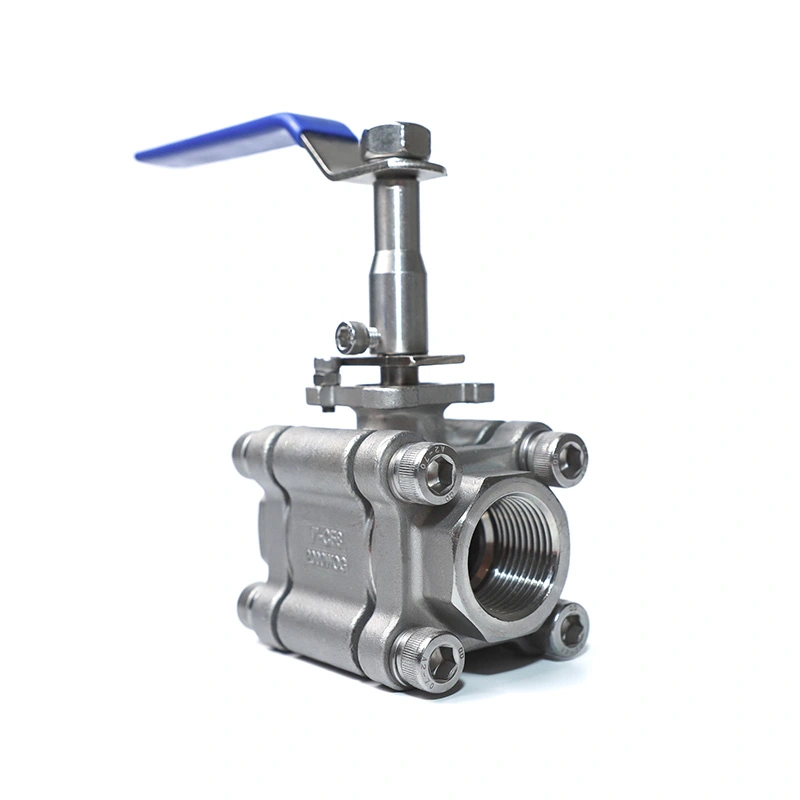

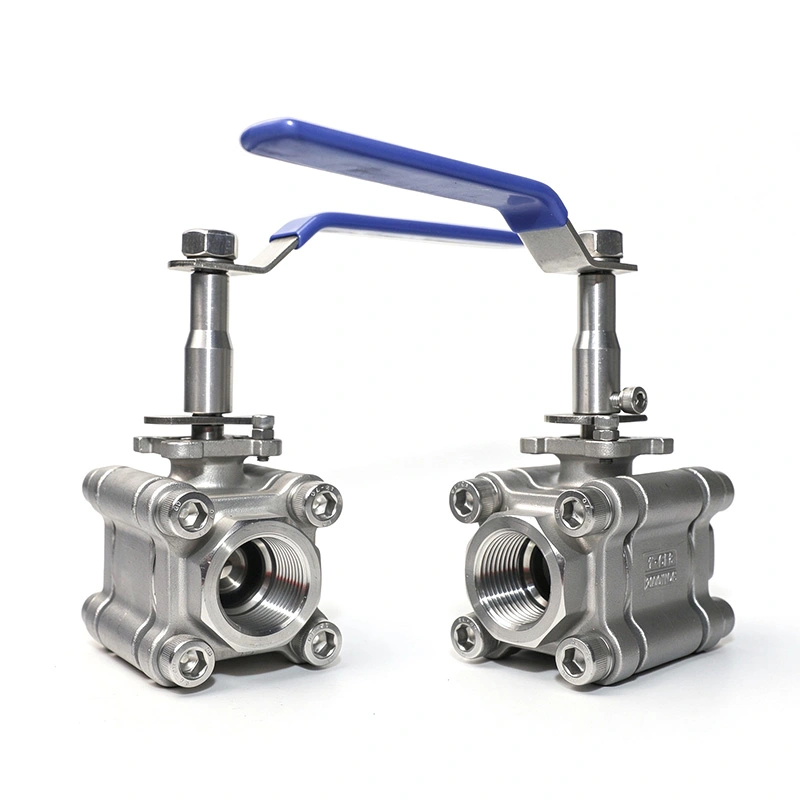

3 ST Kuleventil i rustfritt stål 2000WOG forlenget stamme

3PC kuleventil i rustfritt stål 2000WOG Extended Stem er designet for isolerte rørledninger, nedgravde installasjoner og andre applikasjoner hvor ventilens driftspunkt må utvides. Ventilen har et 316 rustfritt stål kropp, kule og stamme, en tredelt konstruksjon og NPT- eller BSP-gjengede forbindelser. Den utvidede stammen gjør det mulig ventil som skal betjenes vekk fra den isolerte eller nedgravde delen av rørledningen.

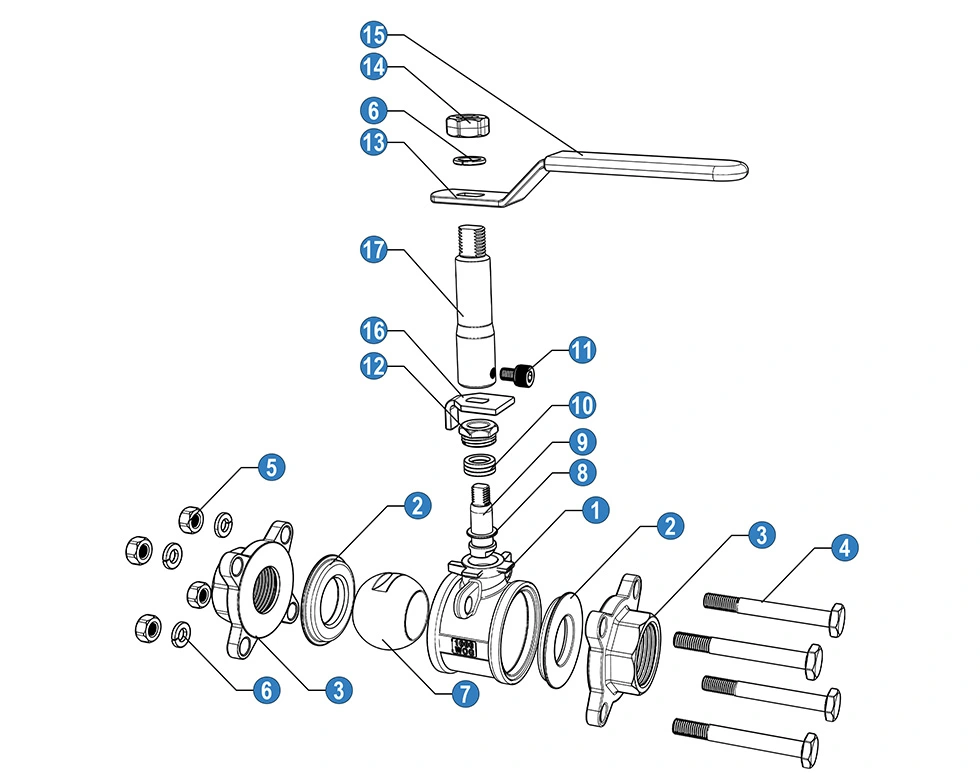

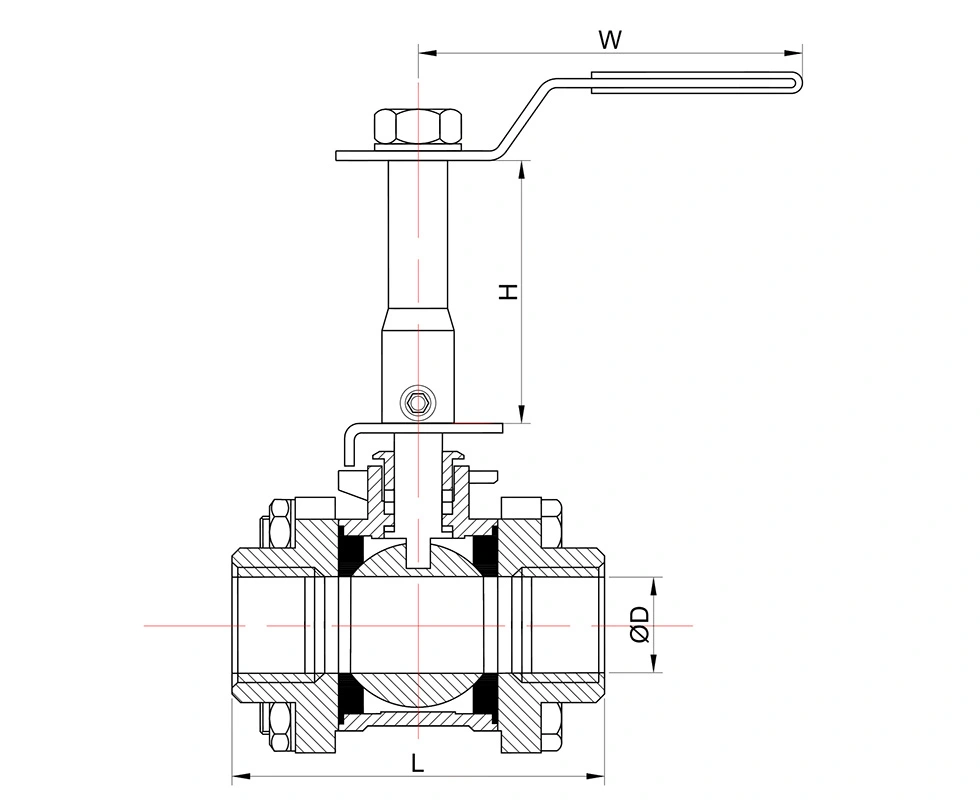

Hoveddimensjoner

Generelle dimensjoner:

Nøkkelfunksjoner

1. Forlenget stamme for isolerte og nedgravde rørledninger

Den forlengede stammen plasserer driftspunktet over eller vekk fra rørledningstilkoblingsområdet. Denne konfigurasjonen er nyttig der rørisolasjon, underjordisk installasjon eller begrenset tilgang gjør en standardstamme vanskelig å betjene. Stammen bruker også en anti-utblåsningsstruktur for trykkservice.

2. 316 rustfri stålkonstruksjon

Kroppen er laget av ASTM A351 CF8M rustfritt stål, mens kulen og stammen bruker ASTM A182 F316. Disse materialene gir korrosjonsbestandighet for kompatible vann-, olje-, gass- og industrielle væskeapplikasjoner. RPTFE-setet er spesifisert for det oppførte temperaturområdet og serviceforholdene.

3. Body i tre deler

Den tredelte kroppen gir tilgang til de interne komponentene for inspeksjon og vedlikehold. Ventilen kan være demonteres når sete, tetninger eller andre innvendige deler må kontrolleres eller skiftes, noe som er nyttig for vedlikehold av installerte rørledningssystemer.

4. 2000WOG trykkvurdering

Den 3PC-kuleventilen i rustfritt stål 2000WOG Extended Stem er spesifisert for høytrykks av/på væskekontroll, med en maksimalt trykk på 1975 PSI oppført i produktdataene. Det gjeldende arbeidstrykket bør bekreftes i henhold til ventilstørrelse, temperatur, medium og relevant trykk-temperaturklassifisering.

Standarder og kvalitetskontroll

Ventilen er produsert i henhold til ISO 17292/API 608 krav, med trykk-temperaturklassifiseringer referert til ASME B16.34 og testing og inspeksjon i henhold til API 598. Produksjonsinspeksjon inkluderer innkommende materiale kontroller, trykktesting, tetningsprøver og ferdig ventilinspeksjon.

ISO 9001- og CE-dokumentasjon er tilgjengelig for gjeldende ventilkonfigurasjoner. Material testrapporter kan også være leveres i henhold til bestillings- og dokumentasjonskrav.

Søknader

Den 3PC-kuleventilen i rustfritt stål 2000WOG Extended Stem kan brukes i rørledningssystemer hvor utvidet ventil drift er nødvendig, inkludert isolerte prosesslinjer, nedgravde rørledninger, vannbehandling, olje- og gasssystemer, kjemisk prosessering og generell industriell væskekontroll.

Before selection, check the pipeline medium, operating pressure, temperature, connection standard and available installasjonsplass. Material compatibility should also be confirmed for the body, ball, stem and seat.

FAQ

1. Hva brukes den utvidede stammen til?

Den forlengede stammen brukes til isolerte rørledninger, nedgravde installasjoner og andre steder hvor ventilen driftspunktet må plasseres vekk fra rørledningsforbindelsen. Det gir tilgang til ventilen uten fjerne den omkringliggende isolasjonen eller blottlegge den nedgravde rørledningsseksjonen.

2. Hvilke materialer brukes til ventilen?

Kroppen er ASTM A351 CF8M (316), mens kulen og stammen er ASTM A182 F316. Standardsetet er RPTFE (PTFE+15 %fv). Andre materialer er tilgjengelige i henhold til de nødvendige servicebetingelsene.

3. Hvilket trykk og temperaturområde støtter ventilen?

Produktdataene viser et maksimalt trykk på 1975 PSI og et temperaturområde på -25℃ til 150℃. Faktisk tillatt trykket avhenger av ventilstørrelse, temperatur, medium og gjeldende trykk-temperaturklassifisering.

4. Hvilke gjengeforbindelser er tilgjengelige?

Standard gjengeforbindelser er NPT og BSP. Andre tilkoblingskrav kan diskuteres iht rørledningsspesifikasjon.

5. Kan material- og tetningskomponenter tilpasses?

Ja. Andre kropps-, kule-, stamme-, sete- og tetningsmaterialer kan leveres i henhold til driftsmedium, trykk og temperaturkrav.

6. Hvilke dokumenter er tilgjengelige?

Gjeldende produktdokumentasjon kan inkludere materialtestrapporter, inspeksjonsprotokoller og ISO 9001 eller CE dokumentasjon for den aktuelle ventilkonfigurasjonen.

7. Hvordan er ventilen pakket for eksport?

Ventilene er pakket i korrugerte kartonger og kryssfinerkasser for eksportforsendelse. Emballasjen kan justeres i henhold til ventilstørrelse, bestillingsmengde og transportkrav.
