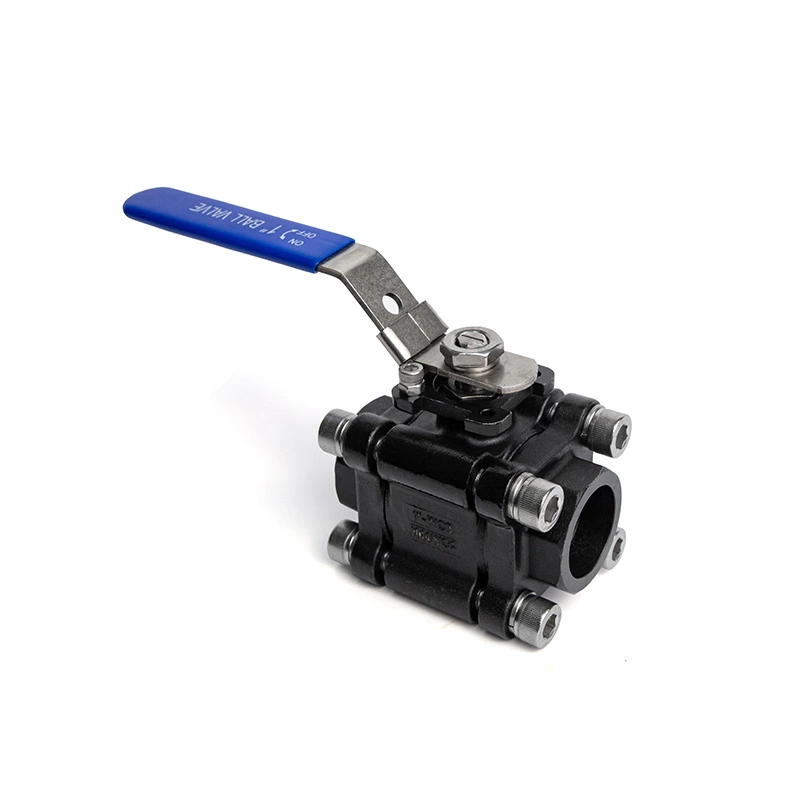

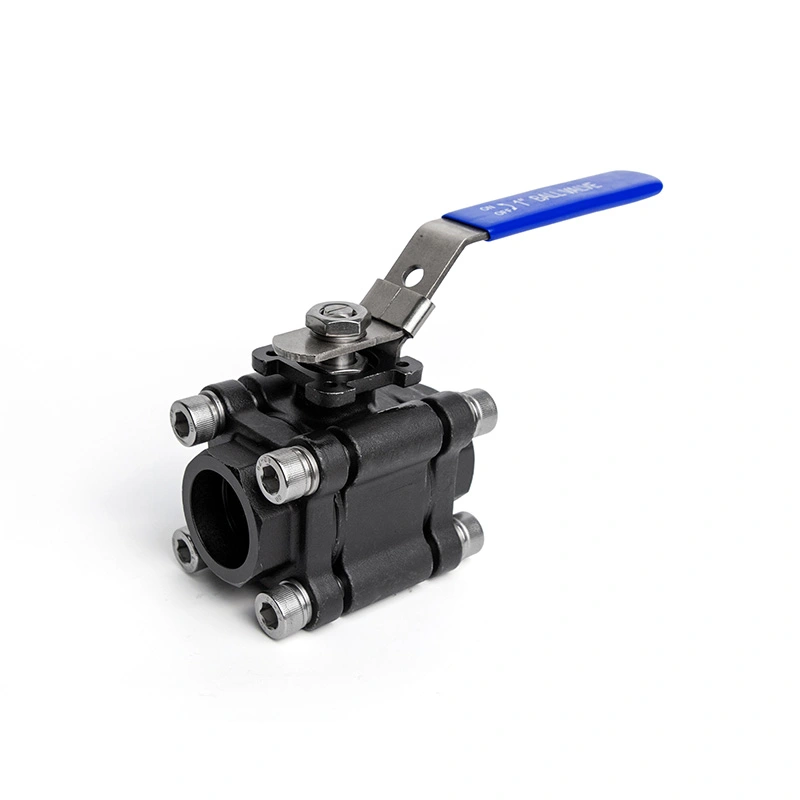

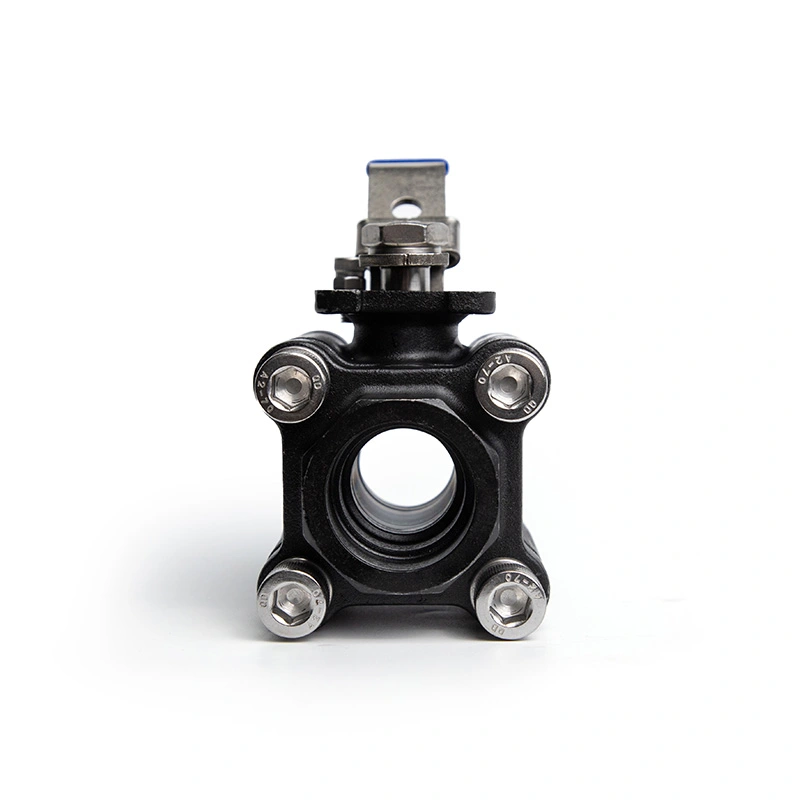

3 ST Kuleventil i karbonstål 2000WOG

3PC karbonstål kuleventil 2000WOG er en tredelt kuleventil med en forlenget stamme for isolerte rørledninger, nedgravde installasjoner og applikasjoner hvor driftspunktet må utvides. 2000WOG-vurderingen og tredelt konstruksjon gjør den egnet for høytrykks av/på væskekontroll. Ventilen kan demonteres for inspeksjon og utskifting av seter eller tetninger.

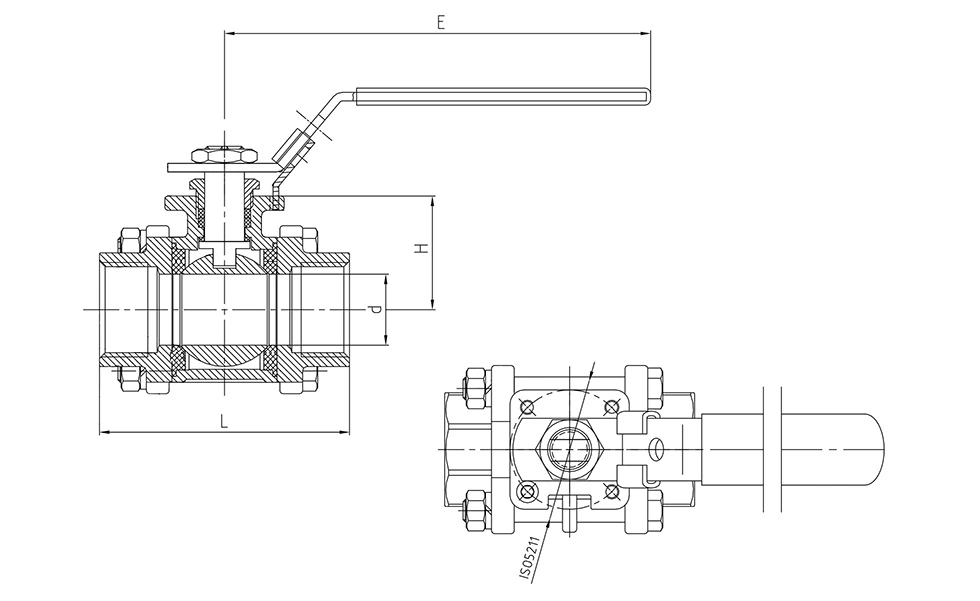

Hoveddimensjoner

N: Gjengeender i henhold til ANSI B 2.1 NPT
B: Gjengeender i henhold til BS21 BSP

Nøkkelfunksjoner

1. Forlenget stamme for spesielle installasjonsforhold

Den forlengede stammen gir tilgang til ventilens driftspunkt når rørledningen er isolert, nedgravd eller installert på et sted med begrenset tilgang. Den anti-utblåsende stammestrukturen hjelper til med å holde stammen inne i ventilhuset når ventilen er under trykk.

2. Tredelt konstruksjon

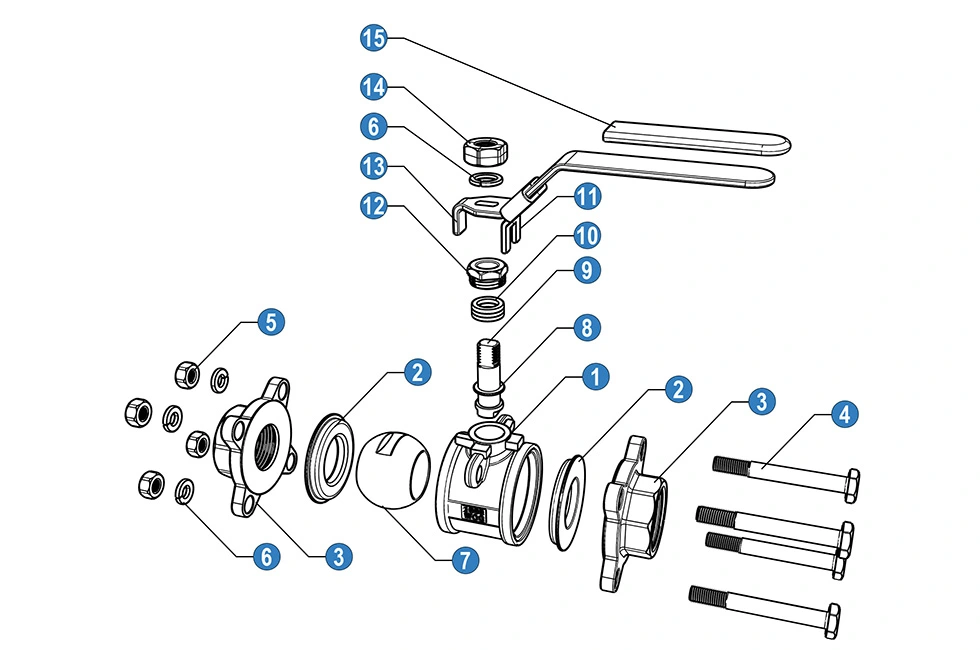

Det tredelte huset gjør at ventilen kan åpnes for inspeksjon og vedlikehold. Seter, tetninger og annet internt komponenter kan nås for utskifting når det er nødvendig. Denne konstruksjonen er praktisk for industriell rørledning systemer hvor periodisk vedlikehold er nødvendig.

3. 1975PSI maksimalt trykk

De3 ST Kuleventil i karbonstål 2000WOGer oppført med et maksimalt trykk på 1975PSI. Den gjeldende arbeidstrykk avhenger av ventilstørrelse, temperatur, medium og trykk-temperaturklassifisering. Den 2000WOG-betegnelsen refererer til vann-, olje- og gasstjeneste under gjeldende klassifiseringsbetingelser.

4. NPT- og BSP-tilkoblinger

Ventilen er tilgjengelig med NPT og BSP gjengede koblinger. Tilkoblingsvalg bør samsvare med rørledningen standard og installasjonskrav.

Materialeer og standarder

Den medfølgende konfigurasjonen bruker ASTM A351 316 for ventilhuset, ASTM A182 F316 for kulen og stammen, og RPTFE (PTFE+15%fv) for setet. Andre materialer er tilgjengelig på forespørsel i henhold til de nødvendige servicebetingelsene.

Design og produksjon er basert på ISO 17292/API 608. Testing og inspeksjon følger API 598, mens trykk-temperaturklassifiseringer er referert til ASME B16.34. Det oppførte temperaturområdet er -25 ℃ til 150 ℃.

Kvalitetskontroll

Produksjonsinspeksjon dekker verifisering av innkommende material, trykktesting, tetningsprøver og ferdig ventil inspeksjon. Materialtestrapporter og relevant produktdokumentasjon kan leveres i henhold til ventilen konfigurasjon og ordrekrav.

ISO 9001- og CE-dokumentasjon er tilgjengelig for gjeldende konfigurasjoner. Materiale, sete og tetningskomponenter kan også velges i henhold til ønsket trykk, temperatur og medium.

Søknader

3PC-kuleventilen i karbonstål 2000WOG kan vurderes for høytrykks-av-på-tjeneste i industrielle rør systemer, inkludert vannbehandling, olje og gass, kjemisk prosessering, trykkluft og generell væskekontroll. Den utvidet spindel er spesielt nyttig der isolasjon eller installasjonsdybde gjør en standard ventilstamme vanskelig å tilgang.

Før valg, bekreft arbeidstrykk, temperatur, medium, ventilstørrelse, tilkoblingstype og tilgjengelig installasjonsplass. Materialkompatibilitet bør kontrolleres for kropp, kule, stamme og sete.

FAQ

1. Hva er det maksimale arbeidstrykket til 3PC Carbon Steel Ball Valve 2000WOG?

Produktdataene viser et maksimalt trykk på 1975PSI. Det faktiske tillatte arbeidstrykket bør bekreftes i henhold til ventilstørrelse, temperatur, medium og gjeldende trykk-temperaturklassifisering.

2. Hva brukes den utvidede stammen til?

Den forlengede stammen brukes til isolerte rørledninger, nedgravde installasjoner og steder hvor ventilen opererer punktet må plasseres vekk fra rørledningsforbindelsen.

3. Hvilke gjengeforbindelser er tilgjengelige?

NPT- og BSP-gjengede tilkoblinger er tilgjengelige. Tilkoblingen bør velges i henhold til rørledningsstandarden og installasjonskrav.

4. Kan ventilmaterialene tilpasses?

Ja. Andre kropps-, kule-, stamme-, sete- og tetningsmaterialer kan leveres i henhold til nødvendig medium, trykk og temperatur.

5. Hvilke dokumenter kan leveres?

Materialetestrapporter og gjeldende inspeksjons- eller produktdokumenter kan leveres i henhold til ventilen konfigurasjon og ordrekrav. ISO 9001- og CE-dokumentasjon er tilgjengelig for gjeldende konfigurasjoner.

6. Hvordan er ventilen pakket for eksport?

Ventilene er pakket i korrugerte kartonger og kryssfinerkasser for eksportforsendelse. Emballasje spesifikasjoner kan være justert i henhold til ventilstørrelse, mengde og transportbehov.
