3PC-stumpsveisede ender Kuleventil i rustfritt stål forlenget stamme

Den 3PC-stumpsveisede endene i rustfritt stål med forlenget kuleventil har stumpsveisede ender for permanent rørledningstilkobling og en forlenget spindel for applikasjoner der ventilens driftspunkt må plasseres vekk fra røret. Den tredelte kroppen gjør det mulig å få tilgang til interne komponenter for vedlikehold, mens ISO 5211-monteringsputen støtter direkte installasjon av pneumatiske eller elektriske aktuatorer.

Hoveddimensjoner

Produktfunksjoner

1. Stumsveiset rørledningstilkobling

Ventilen bruker stumpsveisede ender produsert i henhold til ASME B16.25. Sveising av ventilen direkte inn i rørledningen gir en fast forbindelse uten gjengede eller flensede skjøter, noe som gjør denne konfigurasjonen egnet for permanente industrielle rørinstallasjoner.

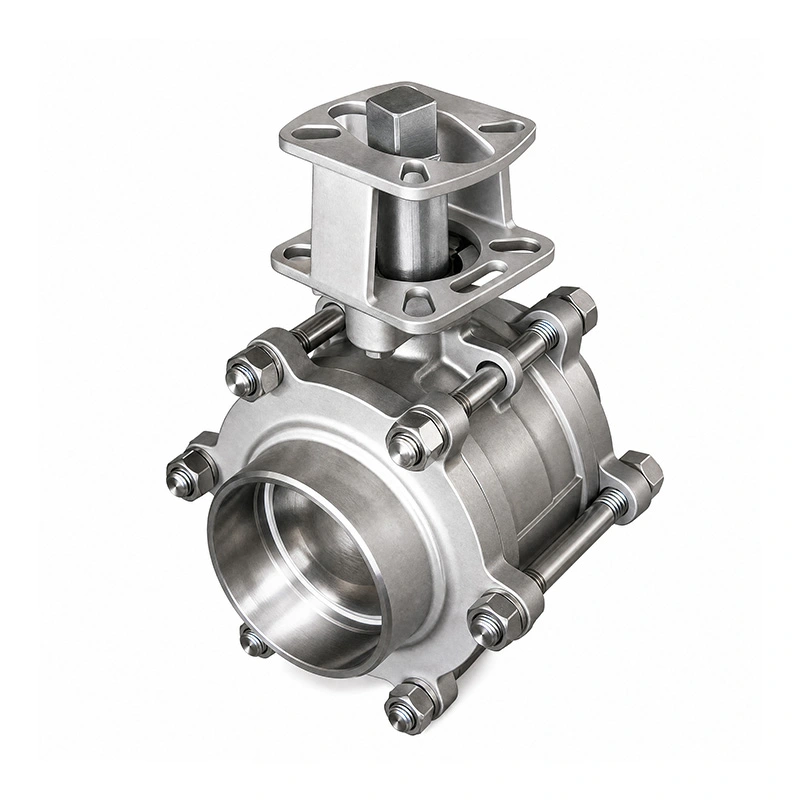

2. Utvidet stammekonfigurasjon

Den utvidede stammen gir ekstra driftsklaring mellom håndtaket eller aktuatoren og rørledningen. Det er nyttig der isolasjon, rørarrangement eller installasjonsforhold begrenser tilgangen til en standard ventilstamme.

3. Tredelt kropp for vedlikehold

Den tredelte konstruksjonen gir tilgang til de interne ventilkomponentene når inspeksjon eller utskifting er nødvendig. Setet og tetningskomponentene kan betjenes uten å erstatte hele ventilenheten.

4. Ventilkonstruksjon i rustfritt stål

Den 3PC-stumpsveisede endene i rustfritt stål med utvidet kuleventil bruker ASTM A351 CF8M (316) for kroppen og ASTM A182 F316 for kulen og stammen. RPTFE-setet er spesifisert for det oppførte temperaturområdet på -25℃ til 150℃.

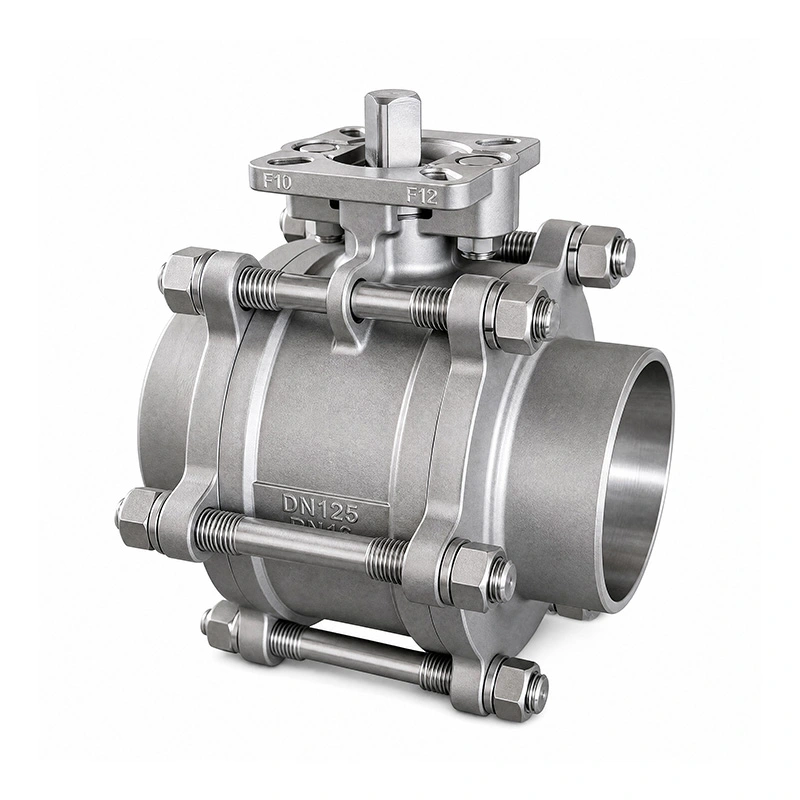

Aktuator montering

Ventilen er utstyrt med en ISO 5211 monteringspute for direkte aktuatorinstallasjon. Pneumatiske eller elektriske aktuatorer kan velges i henhold til ventilstørrelse, driftsmoment og kontrollkrav. Aktuatorens monteringsgrensesnitt bør kontrolleres før bestilling for å sikre kompatibilitet.

Standarder og inspeksjon

Design og produksjon følger ASME B16.34, med stumpsveisede ender basert på ASME B16.25. Ventiltesting og inspeksjon utføres i henhold til API 598. Trykk-temperaturklassifiseringer er også referert til ASME B16.34.

Produksjonsinspeksjon dekker materialverifisering, trykktesting, tetningsinspeksjon og ferdige ventilkontroller. Materialtestrapporter og relevant produktdokumentasjon kan leveres i henhold til ventilkonfigurasjonen og bestillingskravene.

Søknader

Den 3PC-stumpsveisede endene i rustfritt stål med forlenget kuleventil er beregnet på industrielle rørsystemer som krever en permanent sveiset tilkobling og tilgjengelig ventildrift. Typiske bruksområder inkluderer kjemisk prosessering, petrokjemiske systemer, farmasøytisk utstyr, mat- og drikkevarebehandling, kraftproduksjon og vannbehandling.

Før valg må du bekrefte rørledningsmediet, trykk, temperatur, rørstørrelse, sveisespesifikasjon og tilgjengelig installasjonsplass. Ventilmaterialene og setekonfigurasjonen bør også kontrolleres for kompatibilitet med servicemediet.

FAQ

1. Hva er de viktigste bruksområdene for 3PC-stumpsveisede ender i rustfritt stål med utvidet kuleventil?

Den brukes i industrielle rørsystemer der det kreves en sveiset tilkobling og utvidet ventiltilgang. Bruksområder inkluderer kjemiske, petrokjemiske, farmasøytiske, mat og drikke, kraft- og vannbehandlingssystemer.

2. Hvilken standard gjelder for de stumpsveisede endene?

De stumpsveisede endene er spesifisert i henhold til ASME B16.25. Sveisespesifikasjonen bør kontrolleres mot rørledningsdesignet før installasjon.

3. Kan en aktuator installeres direkte?

Ja. Ventilen har en ISO 5211 monteringspute for pneumatisk eller elektrisk aktuatorinstallasjon. Aktuatorvalg bør være basert på ventilstørrelse, driftsmoment og kontrollkrav.

4. Hvilke materialer brukes i standardkonfigurasjonen?

Kroppen er ASTM A351 CF8M (316), mens kulen og stammen er ASTM A182 F316. Standardsetet er RPTFE (PTFE+15%fv). Andre materialer er tilgjengelig på forespørsel.

5. Hva er maksimalt trykk og temperaturområde?

Det oppførte maksimale trykket er 285PSI, med et temperaturområde på -25℃ til 150℃. Faktiske driftsgrenser bør bekreftes i henhold til ventilstørrelse, medium og gjeldende trykk-temperaturklassifiseringer.

6. Kan ventilen tilpasses?

Ja. Andre materialer og komponentkonfigurasjoner kan leveres i henhold til nødvendig medium, trykk, temperatur og installasjonsforhold.
