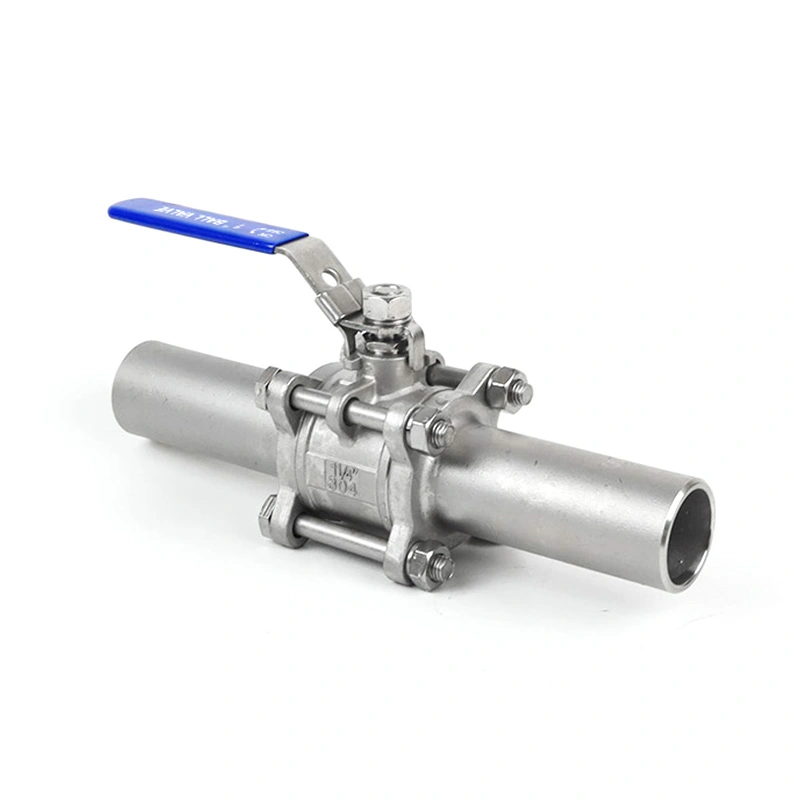

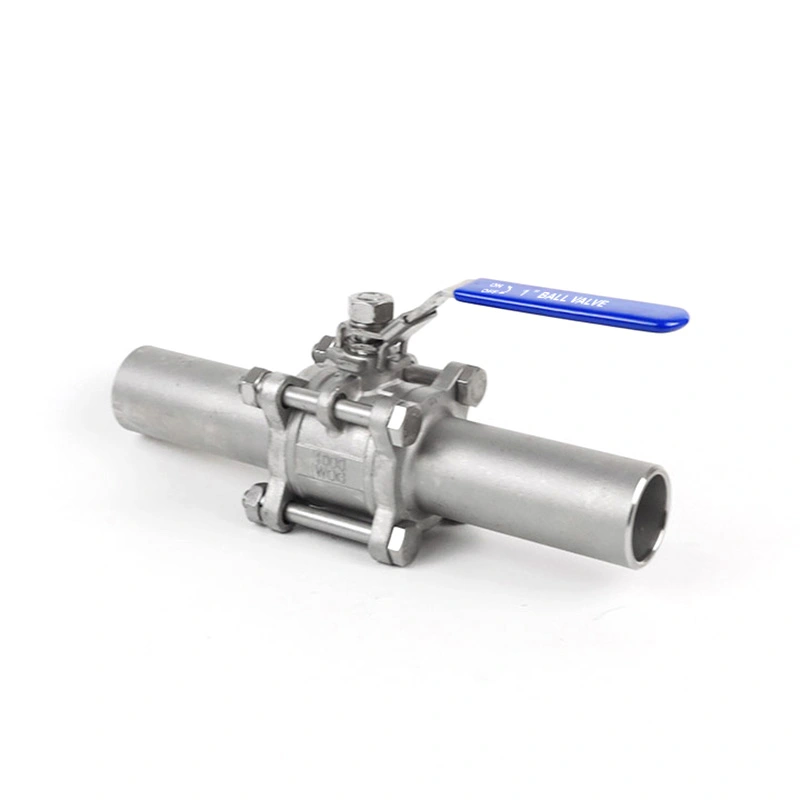

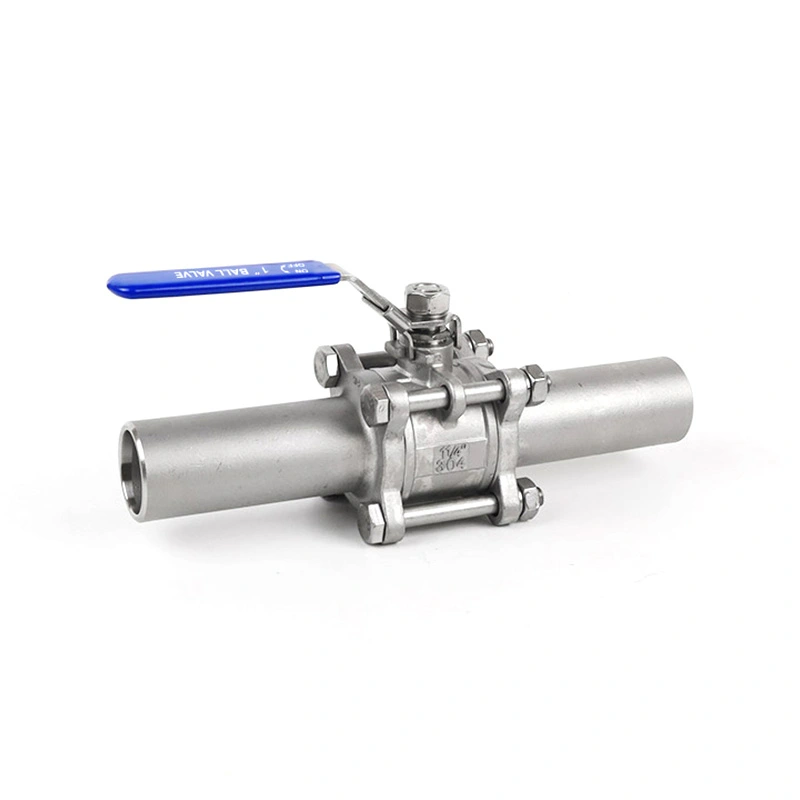

3PC kuleventilsveis utvidet

3PC Ball Valve Weld Extended bruker utvidede stumpsveiseender for å gi ekstra sveiselengde mellom ventilen kropp og rørledning. De forlengede endene er nyttige for isolerte rørledninger, nedgravde installasjoner og røroppsett der det kreves ekstra sveiseavstand. Den tredelte kroppen gir også tilgang til interne komponenter for inspeksjon og utskifting etter at rørledningen er isolert.

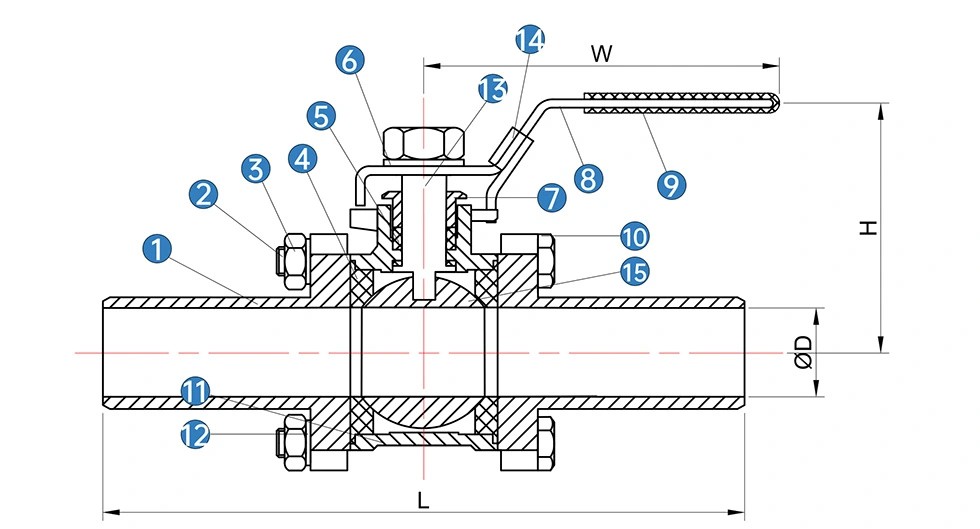

Hoveddimensjoner

* N: Trådender i henhold til ANSI B 2.1 NPT
* B: Gjengeender i henhold til BS21 BSP

Produktfunksjoner

1. Forlengede stuss-sveiseender

De utvidede sveiseendene gir ekstra plass for rørledningssveising og bidrar til å holde sveisearbeid borte fra hovedledningen ventilhus. Denne konfigurasjonen er nyttig for isolerte eller nedgravde rørledninger der ventilen må plasseres utenfor isolasjonen eller på et tilgjengelig sted.

2. Tredelt konstruksjon

Den delte kroppen gjør at ventilen kan åpnes for inspeksjon og vedlikehold. Seter, tetninger og annet internt komponenter kan nås når utskifting er nødvendig, noe som reduserer behovet for å skifte ut hele ventilenheten.

3. 316 rustfrie stålmaterialer

3PC Ball Valve Weld Extended bruker ASTM A351 CF8M (316) for kroppen og ASTM A182 F316 for kulen og stammen. Standardsetet er RPTFE (PTFE+15%fv). Andre materialkombinasjoner kan leveres etter behov tjenesteforhold.

4. Butt-Weld-tilkobling

Sveiseendene følger ASME B16.25-kravene. En stumpsveiset forbindelse gir en permanent skjøt mellom ventilen og rørledning, med sveiseprosedyren og rørforberedelsen bestemt av gjeldende rørspesifikasjoner.

Sveising og installasjon

Før sveising må du kontrollere rørstørrelsen, sveiseendens dimensjoner, fastilstand og innretting. Rørledningen skal være riktig støttet for å forhindre for stor belastning på ventilen under installasjonen. Sveiseprosedyrer bør også følges gjeldende prosjektspesifikasjon.

De forlengede endene gir ekstra avstand mellom sveiseområdet og innvendig ventil. Passende sveising og varmekontrollprosedyrer bør fortsatt følges for å beskytte setet, tetningene og andre varmefølsomme komponenter.

Materialer og driftsbetingelser

Ventilen er spesifisert for et temperaturområde på -25 ℃ til 150 ℃ og et maksimalt trykk på 285PSI under de oppførte forhold. Faktiske driftsgrenser bør bekreftes i henhold til ventilstørrelse, medium, temperatur og gjeldende trykk-temperaturklassifisering.

Den rustfrie stålkroppen, F316-kulen og F316-stammen er beregnet for kompatible industrielle medier. Sete og forsegling materialvalg bør kontrolleres mot faktisk væske, temperatur og trykk før bestilling.

Kvalitetsinspeksjon

Materialinspeksjon

Materialidentifikasjon og relaterte inspeksjonsposter kan leveres i henhold til ordrekrav. Materiale testrapporter er tilgjengelige for gjeldende ventilkonfigurasjoner.

Dimensjonell inspeksjon

Ventildimensjoner og sveiseendefunksjoner kontrolleres mot spesifiserte produkttegninger og krav. Inspeksjon kan omfatte lengde på sveiseende, dimensjoner og generell monteringstilstand.

Trykk- og tetningstester

Ventiltesting og inspeksjon følger API 598-kravene. Trykk- og tetningstester utføres for å kontrollere ventilhus og sete tetningsytelse før forsendelse.

Ferdig ventilinspeksjon

Sluttkontroll dekker ventilens utseende, montering, sveiseendebeskyttelse og driftstilstand. Nødvendig produkt dokumenter kan utarbeides i henhold til bestillingen.

Søknader

3PC Ball Valve Weld Extended er egnet for industrielle rør hvor en sveiset tilkobling og ekstra sveising avstand er nødvendig. Typiske bruksområder inkluderer petrokjemisk prosessering, olje- og gasssystemer, termisk energi, vannbehandling og generell industriell væskekontroll.

Den utvidede endekonfigurasjonen er spesielt nyttig ved rørledningsisolasjon, underjordisk installasjon eller anlegg layout begrenser tilgjengelig plass rundt ventilhuset. Søknadsegnethet bør bekreftes basert på medium, trykk, temperatur og rørledningsspesifikasjon.

Emballasje

Ventilene pakkes for eksporttransport ved hjelp av korrugerte kartonger og kryssfinerkasser. Sveiseendene er beskyttet under pakking for å redusere risikoen for skade på skrå- og koblingsflater under håndtering og forsendelse.

FAQ

1. Hva er hensikten med de utvidede sveiseendene på en 3PC Ball Valve Weld Extended?

De utvidede sveiseendene gir ekstra sveiseavstand mellom ventilhuset og rørledningen. De er nyttige for isolerte rørledninger, nedgravde installasjoner og andre oppsett hvor sveiseområdet må plasseres lenger fra ventilhuset.

2. Hvilket materiale brukes til ventilen?

Standard kroppsmateriale er ASTM A351 CF8M (316), med ASTM A182 F316 brukt for kulen og stammen. Setet er RPTFE (PTFE+15%fv). Andre materialer er tilgjengelig på forespørsel.

3. Hvilken standard gjelder for stumpsveisendene?

Stumsveisendene er spesifisert i henhold til ASME B16.25. Den endelige sveiseprosedyren bør følge gjeldende rørledning eller prosjektspesifikasjon.

4. Kan ventilen vedlikeholdes etter installasjon?

Ja. Den tredelte kroppen gir tilgang til interne komponenter for inspeksjon og utskifting. Rørledningen må være isolert og trykkavlastet før ventilvedlikehold.

5. Hva er trykk- og temperaturgrensene?

Det oppførte maksimale trykket er 285PSI, og temperaturområdet er -25 ℃ til 150 ℃. Den faktiske tillatte driften forholdene avhenger av ventilstørrelse, medium og gjeldende trykk-temperaturklassifisering.

6. Hvilke dokumenter kan leveres?

Materialtestrapporter og gjeldende inspeksjon eller produktdokumentasjon kan leveres i henhold til ventilen konfigurasjon og ordrekrav.
