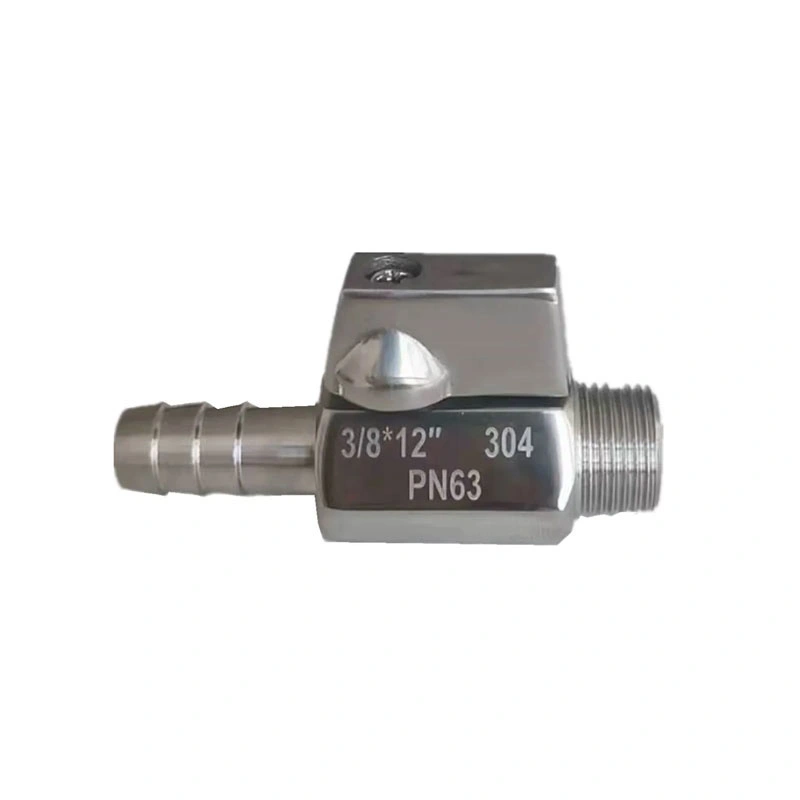

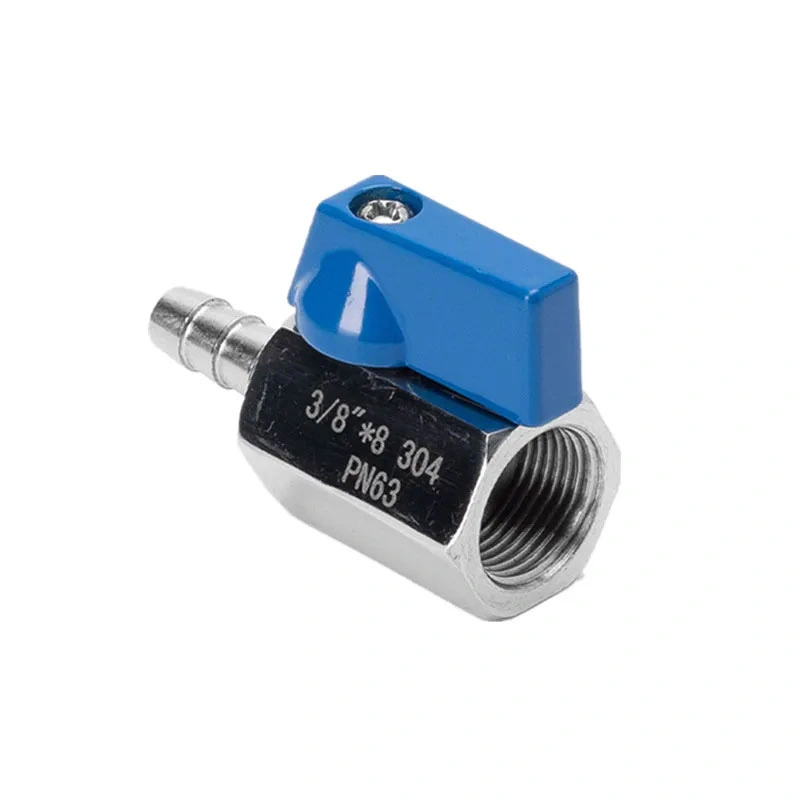

Rustfritt stål gjenget nippelslange mini kuleventil

Kompakte væskeledninger krever ofte en ventil som kan koble sammen gjengede rør og fleksible slanger innenfor et begrenset installasjonsrom. Minikuleventilen med gjengede nippelslange i rustfritt stål kombinerer en gjenget nippel med en slangetilkobling i én enhet, og gir praktisk på/av-kontroll gjennom en kvarts-omdreinings betjeningsmekanisme. Den kompakte konfigurasjonen er egnet for utstyr og røroppsett der plassen er begrenset.

Hoveddimensjoner

Produktstruktur og funksjoner

Gjenget og slangekobling

Ventilen kombinerer en gjenget tilkobling med en slangenippel i en kompakt enhet. Den gjengede siden kan kobles til kompatible NPT- eller BSP-rørkomponenter, mens nippelsiden er beregnet for et passende fleksibelt slange- og klemmearrangement. Slangens innvendige diameter og tilkoblingsdimensjoner bør bekreftes før installasjon.

316 rustfri stålkonstruksjon

Ventilhuset er spesifisert som ASTM A351 CF8M (316), med ASTM A182 F316 brukt for kulen og stammen. Denne rustfrie stålkonstruksjonen er egnet for bruksområder der materialkompatibilitet og korrosjonsmotstand er nødvendig. Den faktiske egnetheten avhenger av arbeidsmediet, konsentrasjonen, temperaturen og andre driftsforhold.

Kvart-turn-avstenging

Kulemekanismen gir en kvart omgang åpning og lukking. Håndtaksposisjonen indikerer ventilens driftstilstand, slik at ventilen kan brukes for enkel av/på-isolering i kompakte væskesystemer. Denne ventilen er beregnet for avstengningstjeneste i stedet for nøyaktig strømningsregulering.

RPTFE sete

Standardsetet er RPTFE (PTFE+15%fv). Setematerialet bør kontrolleres mot prosessmediet og driftstemperaturen før valg. Ulike materialkombinasjoner kan vurderes for applikasjoner som krever spesifikk kjemisk eller temperaturkompatibilitet.

Gjenge- og slangetilkoblingsvalg

NPT og BSP er forskjellige gjengestandarder og bør ikke behandles som utskiftbare. Ventilgjengen må samsvare med den tilhørende koblingen eller rørledningen. Når du kobler til slangenippelen, velg en slange med en kompatibel innvendig diameter og bruk en passende klemme eller tilkoblingsmetode for driftsforholdene.

For utstyr med begrenset plass, kontroller de totale ventildimensjonene og håndtaksklaringen før installasjon. Slangen skal også føres uten overdreven bøyning, vridning eller ekstern belastning på ventiltilkoblingen.

Applikasjonsscenarier

Minikuleventilen med gjengede nippelslange i rustfritt stål er egnet for kompakte væskeledninger der slangetilkobling og manuell avstengning er nødvendig. Typiske bruksområder inkluderer:

Slange vannforsyning og avløpsledninger

Trykkluft og pneumatisk utstyr

Filtrerings-, kjøle- og renseutstyr

Pumpekoblinger og avløpsuttak

Prøvetaking og laboratorieutstyr

Vannings- og sprøytesystemer

Lett industrielt væskehåndteringsutstyr

Installasjon og vedlikehold

Før installasjon, bekreft ventilstørrelsen, NPT eller BSP gjengetype, slangetilkoblingsstørrelse, arbeidstrykk og temperatur. Rengjør sammenkoblingene og sørg for at tetningsflatene er fri for smuss eller fremmedpartikler. Gjengeforbindelser bør strammes ved hjelp av en passende metode uten å bruke for stor kraft på ventilhuset.

Etter installasjonen, kontroller slangeforbindelsen og gjengeforbindelsen under igangkjøring av systemet. Betjen håndtaket gjennom hele området for kvart omdreining for å bekrefte jevn bevegelse. Før vedlikehold, isoler ventilen fra trykkkilden og frigjør resttrykk fra den tilkoblede ledningen.

Trykk- og temperaturhensyn

Det oppførte maksimale trykket er 285PSI og det angitte temperaturområdet er -25℃~150℃. Disse verdiene bør vurderes sammen med ventilstørrelsen, arbeidsmediet og gjeldende trykk-temperaturklassifisering. De faktiske driftsforholdene bør bekreftes før ventilen installeres i systemet.

Teknisk dokumentasjon

Produkttegninger og tekniske spesifikasjoner kan leveres for dimensjonsbekreftelse og prosjektvalg. Materialinformasjon, inspeksjonsjournaler og andre relevante produktdokumenter kan også ordnes i henhold til ventilkonfigurasjonen og ordrekravene.

FAQ

Q1: Hva brukes en minikuleventil med gjengede nippelslange i rustfritt stål til?

A Rustfritt stål gjenget nippelslange mini kuleventilbrukes til manuell av/på-kontroll i kompakte væskesystemer som kombinerer en gjenget rørledningsforbindelse med en fleksibel slangekobling. Den kan brukes med kompatibelt vann, luft, olje og andre medier innenfor de angitte driftsgrensene.

Q2: Kan ventilen kobles direkte til en fleksibel slange?

Nippelsiden er designet for tilkobling til en kompatibel slange ved hjelp av en passende slangekobling og klemmearrangement. Slangestørrelsen, innvendig diameter og tilkoblingsmetode bør tilpasses ventildimensjonene og driftsforholdene.

Q3: Er NPT- og BSP-versjoner tilgjengelige?

Ja. De oppførte gjengestandardene er NPT og BSP. Nødvendig gjengetype bør spesifiseres ved bestilling, slik at den stemmer overens med rør, armatur eller utstyrstilkobling.

Q4: Er denne ventilen egnet for trykkluftsystemer?

Ja, det kan vurderes for kompatible trykkluftapplikasjoner innenfor de angitte trykk- og temperaturgrensene. Ventilstørrelsen, tilkoblingsmetoden og tetningsmaterialene bør kontrolleres mot de faktiske kravene til pneumatisk system.

Q5: Hvilket materiale brukes til ventilhuset?

Standard kroppsmateriale er ASTM A351 CF8M (316). Kulen og stammen er ASTM A182 F316, mens setet er RPTFE (PTFE+15%fv). Andre materialer er tilgjengelig på forespørsel.

Q6: Kan jeg be om en tegning før jeg legger inn en bestilling?

Ja. Dimensjonstegninger og tekniske spesifikasjoner kan leveres for å bekrefte ventilstørrelse, gjengetype, slangetilkobling og installasjonsdimensjoner før produksjon.

Q7: Hvilken informasjon er nødvendig for valg av ventil?

Vennligst oppgi nødvendig størrelse, NPT- eller BSP-gjengestandard, slangestørrelse, arbeidsmedium, trykk, temperatur og installasjonskrav. Denne informasjonen hjelper deg med å bekrefte riktig ventilkonfigurasjon.
