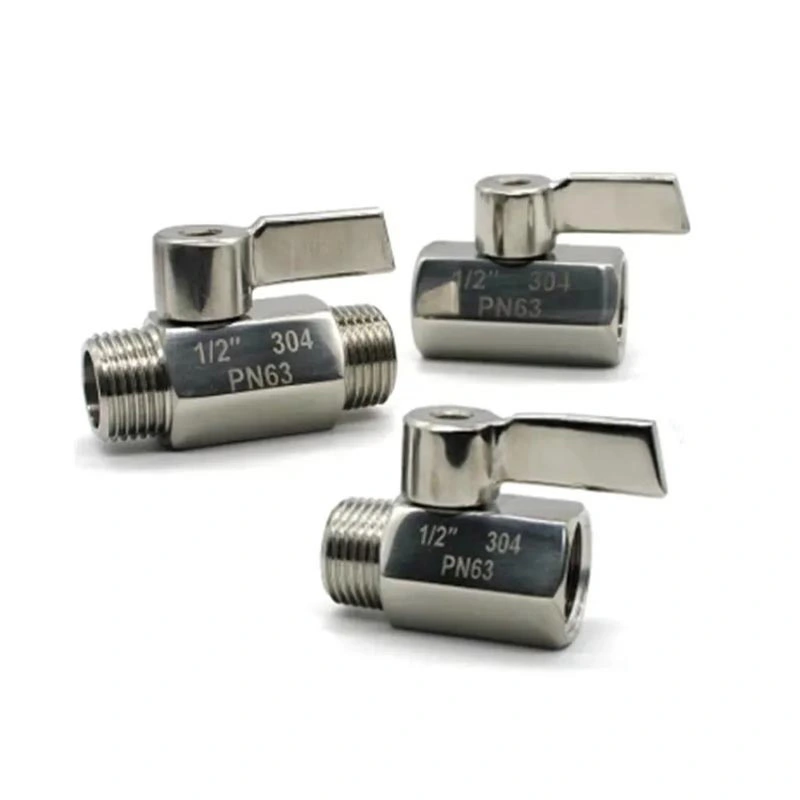

Mini kuleventil i rustfritt stål

Minikuleventilen i rustfritt stål er utformet for kompakte rør og utstyr der plassen er begrenset, men det kreves en avstengingsventil med kvart omdreining. Dens rustfrie stålkropp, gjengede NPT- eller BSP-forbindelser og kompakte betjeningshåndtak gjør den egnet for små rørledninger, instrumenter og væskehåndteringsutstyr. Ventilen kan velges i henhold til ønsket trykk, temperatur, medium og tilkoblingsspesifikasjon.

Hoveddimensjoner

Produktstruktur og funksjoner

Kompakt kvartsvingsdrift

Ventilen bruker en kvartsvings kulemekanisme for på/av-service. Rotering av håndtaket endrer plasseringen av ballen og åpner eller lukker strømningspassasjen. Denne driftsmetoden er egnet for applikasjoner hvor ventilen må betjenes ofte eller hvor en enkel avstengningsfunksjon er nødvendig.

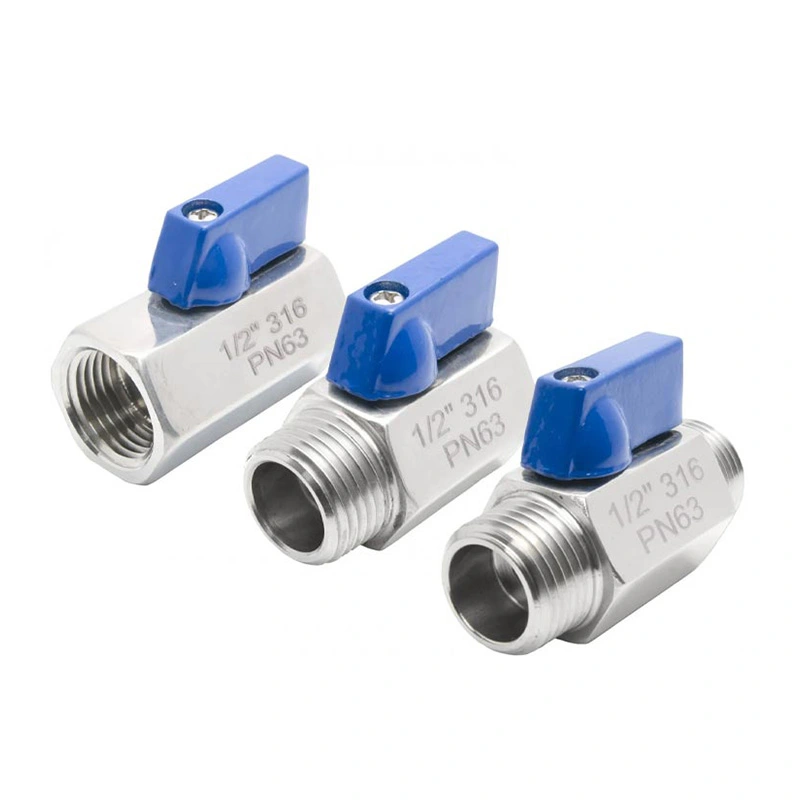

316 rustfri stålkonstruksjon

Ventilhuset er spesifisert som ASTM A351 CF8M (316), med ASTM A182 F316 brukt for kulen og stammen. Denne materialkombinasjonen gir en rustfri stålkonstruksjon for applikasjoner hvor korrosjonsbestandighet og materialkompatibilitet er viktig. Den faktiske egnetheten bør kontrolleres mot prosessmediet og driftsforholdene.

NPT- og BSP-gjengede tilkoblinger

Ventilen er tilgjengelig med NPT og BSP gjengede koblinger for integrering med kompatible rør og utstyr. Gjengetype bør bekreftes før bestilling fordi NPT- og BSP-gjenger bruker forskjellige gjengestandarder og ikke skal behandles som utskiftbare forbindelser.

RPTFE-setekonfigurasjon

Standard setemateriale er RPTFE (PTFE+15%fv). Setevalg bør ta hensyn til arbeidsmedium, driftstemperatur og trykk. Der applikasjonen involverer aggressive kjemikalier eller spesielle prosessvæsker, bør materialkompatibilitet bekreftes før ventilvalg.

Utvalgshensyn

Å velge en liten kuleventil krever mer enn å matche rørstørrelsen. Arbeidsmediet, trykk, temperatur, tilkoblingstype og tilgjengelig installasjonsplass bør alle vurderes. Ventilens trykk- og temperaturgrenser bør kontrolleres mot de faktiske driftsforholdene før installasjon.

For gjengede installasjoner, bekreft om rørledningen bruker NPT- eller BSP-gjenger. For utstyr med begrenset tilgang, kontroller håndtaksposisjonen og tilgjengelig klaring rundt ventilen. Setet og tetningsmaterialene bør også være kompatible med prosessvæsken for å unngå for tidlig komponentslitasje.

Applikasjonsscenarier

Minikuleventilen i rustfritt stål kan brukes til avstengningstjeneste i kompakte væskesystemer og utstyr der et mindre ventilarrangement er nødvendig. Typiske bruksområder inkluderer:

Vannforsyning og avløpssystemer

Pneumatisk utstyr og trykkluftledninger

Instrumentering og testutstyr

Små maskineri og automasjonsutstyr

Kjølesystemer og filtreringsenheter

Laboratorie- og rørleggerinstallasjoner

Lette industrielle væskehåndteringssystemer

Installasjon og vedlikehold

Før installasjon, kontroller ventilstørrelse, gjengetype, trykkklassifisering, temperaturområde og materialkompatibilitet. Rengjør rørgjengene og fjern fremmedlegemer som kan påvirke tilkoblingen eller tetningsflaten. Bruk en passende gjengetetningsmetode for den valgte tilkoblingen og unngå overdreven strammekraft.

Etter installasjon, bruk håndtaket gjennom hele dets kvartomdreiningsområde og kontroller koblingen for lekkasje under igangkjøring av systemet. Under vedlikehold, isoler ventilen fra trykkkilden før inspeksjon eller utskifting av interne komponenter.

Kvalitet og dokumentasjon

Produksjonsinspeksjon kan omfatte dimensjonskontroller, materialverifisering, monteringsinspeksjon og trykk- eller forseglingstester i henhold til gjeldende produkt- og ordrekrav. Produkttegninger og tekniske spesifikasjoner kan leveres for dimensjonsbekreftelse og prosjektvalg. Materialdokumentasjon og inspeksjonsprotokoller kan også ordnes der det er nødvendig.

FAQ

Q1: Hva brukes en minikuleventil i rustfritt stål til?

A Mini kuleventil i rustfritt stålbrukes hovedsakelig for av/på væskekontroll i kompakte rør-, utstyrs- og instrumentsystemer. Den er egnet for kompatible vann, luft, olje og andre industrielle medier innenfor spesifisert trykk- og temperaturområde.

Q2: Hva er forskjellen mellom NPT- og BSP-tråder?

NPT og BSP er forskjellige gjengestandarder med forskjellige gjengeprofiler og spesifikasjoner. Ventilgjengen må samsvare med det tilhørende røret eller koblingen, så den nødvendige gjengestandarden bør bekreftes før bestilling.

Q3: Hvilke materialer brukes til ventilen?

Standardkonfigurasjonen bruker ASTM A351 CF8M (316) for kroppen, ASTM A182 F316 for kulen og stammen, og RPTFE (PTFE+15%fv) for setet. Andre materialer er tilgjengelig på forespørsel.

Q4: Hvilket trykk og temperatur kan ventilen håndtere?

Det oppførte maksimale trykket er 285PSI og temperaturområdet er -25℃~150℃. Faktiske tillatte driftsforhold bør bekreftes i henhold til ventilstørrelse, medium, temperatur og gjeldende trykk-temperaturklassifisering.

Q5: Kan jeg be om en produkttegning før jeg bestiller?

Ja. Dimensjonstegninger og tekniske spesifikasjoner kan gis for å bekrefte ventilstørrelse, tilkoblingstype, installasjonsdimensjoner og andre nødvendige parametere før produksjon.

Q6: Kan ventilmaterialet verifiseres?

Ja. Material verification and related inspection documentation can be arranged according to the valve configuration and order requirements. The applicable inspection scope should be confirmed when placing the order.

Q7: Er forskjellige materialer tilgjengelig?

Ja. Andre kombinasjoner av kropp, kule, stamme, sete og tetningsmateriale kan vurderes for spesifikke driftsforhold, avhengig av nødvendig trykk, temperatur og medium kompatibilitet.
