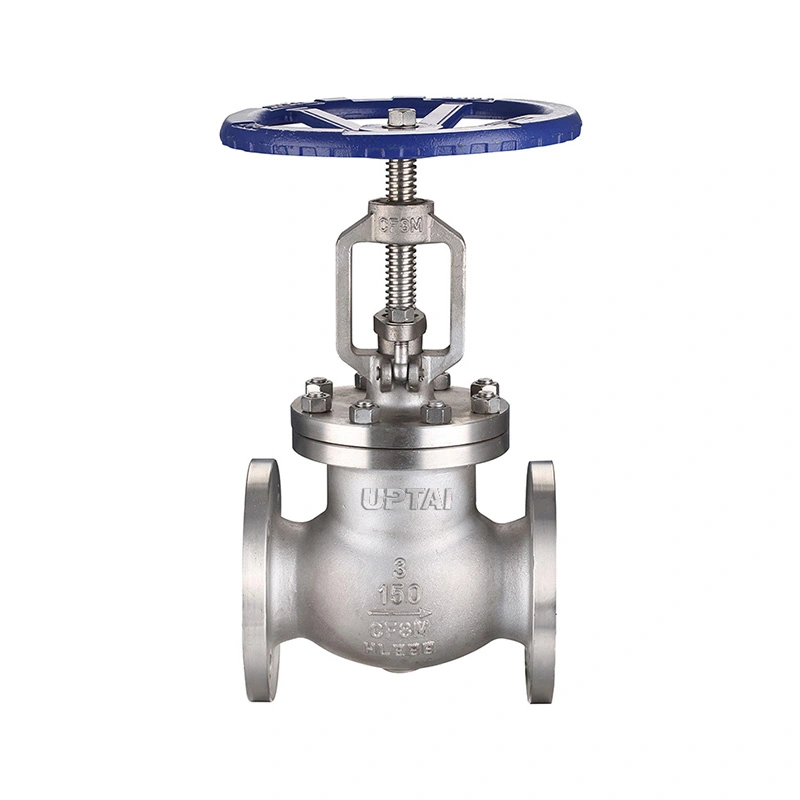

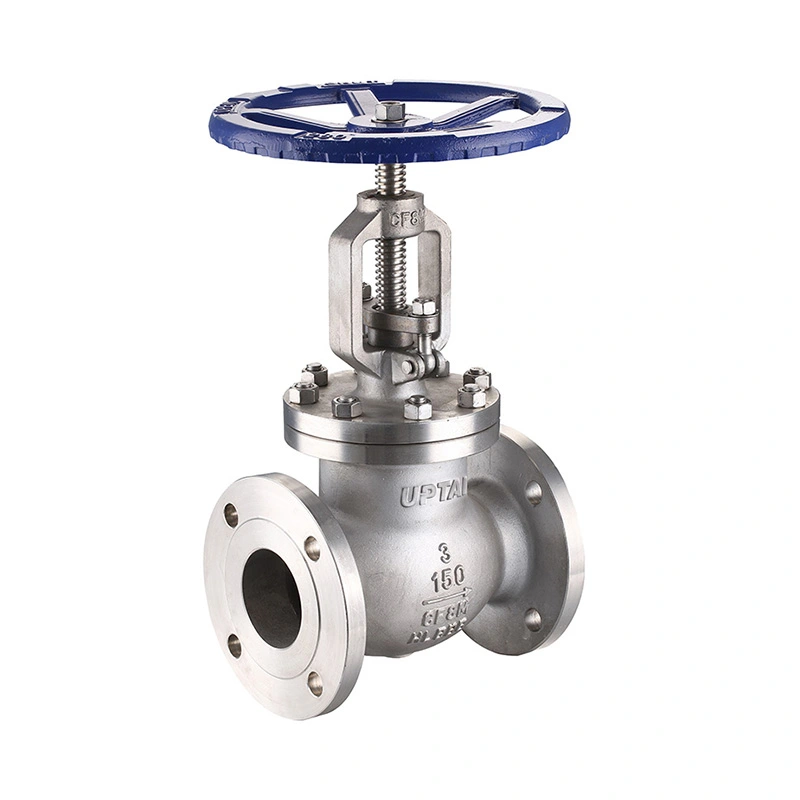

Klasse 150 smidd, rustfritt stål, flenset klodeventil

Klasse 150 smidde klodeventiler i rustfritt stål er en smidde klodeventil i rustfritt stål for industrielt rør og prosessutstyr. Den bruker en lineært bevegelig skive for avstengning og strømningsregulering, med RF-kompatible flensende ender og håndhjuldrift. Ventilen er tilgjengelig i 1/2" til 2" størrelser med F304 og F316 materialalternativer.

Materialene til den smidde kroppen, skiven, stammen og setet kan velges i henhold til arbeidsmediet, trykk og temperatur. Ventilspesifikasjonen inkluderer også NACE MR0175 / ISO 15156-krav for gjeldende serviceforhold.

Hoveddimensjoner

Bygge- og serviceforhold

Ventilhuset er laget av ASTM A182 F304 eller F316 smidd rustfritt stål. Skiven beveger seg langs ventilaksen og lukkes mot setet. Ved å dreie på håndhjulet endres skiveposisjonen, slik at ventilen kan brukes til avstengning eller kontrollert strømningsjustering.

Platen er tilgjengelig i ASTM A182 F304 eller ASTM A182 F316 med et STL#6-alternativ som oppført i spesifikasjonen. Stammen og setet er tilgjengelig i F304 eller F316. Materialvalg bør ta hensyn til prosessvæske, konsentrasjon, driftstemperatur og korrosjonsforhold.

Ventilen er klassifisert CL150 med et oppgitt maksimalt arbeidstrykk på 285 PSI. Det angitte temperaturområdet er -29 ℃ + 425 ℃. Faktisk tillatt trykk bør kontrolleres mot gjeldende trykk-temperaturklassifisering ved driftstemperaturen.

Flensforbindelse og applikasjoner

Klasse 150 smidde flensventiler i rustfritt stål bruker RF-kompatible flensende ender med ASME B16.5 spesifisert for tilkoblingsstandarden. Den flensede forbindelsen gjør at ventilen kan boltes til en passende rørledningsflens og fjernes når inspeksjon eller vedlikehold er nødvendig.

Før installasjon, kontroller flensstørrelse, trykkklasse, pakning, bolting og side-til-ansikt-dimensjon. Rørledningen bør justeres riktig for å unngå overdreven mekanisk belastning på ventilforbindelsen.

Ventilen kan brukes i olje og gass, petrokjemi, kjemisk prosessering, industrielle verktøy og andre rørsystemer der rustfri stålkonstruksjon og manuell strømningskontroll er nødvendig. Egnede medier kan inkludere vann, damp, luft, olje og kompatible prosessvæsker innenfor spesifiserte trykk-, temperatur- og materialgrenser.

Globeventiler har normalt et høyere trykkfall enn rett gjennom isolasjonsventiler på grunn av den indre strømningsveien. Der ventilen skal brukes for kontinuerlig strømningsregulering, bør nødvendig strømningshastighet, trykkfall og driftsfrekvens vurderes under dimensjonering.

Utvalg, testing og FAQ

Ved bestilling oppgi ventilstørrelse, trykkklasse, flensstandard, medium, driftstrykk, temperatur, kropps- og trimmaterialer, mengde og eventuelle spesielle krav til inspeksjon eller dokumentasjon. For erstatningsapplikasjoner kan eksisterende ventiltegninger, navneskiltinformasjon eller ansikt-til-ansikt-dimensjoner brukes for konfigurasjonsbekreftelse.

Spesifikasjonen viser API 602 for design og produksjon, ASME B16.10 for ansikt-til-ansikt-dimensjoner, ASME B16.34 for trykk-temperaturklassifiseringer og API 598 for testing og inspeksjon. Inspeksjon kan omfatte materialverifisering, dimensjonskontroller, skalltesting, setelekkasjetesting og endelig driftsinspeksjon i henhold til gjeldende krav.

Shangtai produserer industrielle ventiler i Wenzhou, Zhejiang, Kina. Produksjonen omfatter maskinering, montering, testing og inspeksjon, med produktdokumentasjon tilgjengelig i henhold til ordrekravene.

1. Hva brukes en smidd ventil i rustfritt stål til?

En smidd kuleventil i rustfritt stål brukes for manuell avstengning og strømningsregulering. Den lineære bevegelsen til skiven gjør at åpningen kan justeres i henhold til de nødvendige strømningsforholdene.

2. Hva er forskjellen mellom en klodeventil og en sluseventil?

En kuleventil bruker en skive som beveger seg mot setet og er egnet for både avstengning og strømningsregulering. En portventil bruker en port som beveger seg vertikalt og brukes vanligvis til isolasjonstjeneste når den er helt åpen eller helt lukket.

3. Kan F304 og F316 materialer velges?

Ja. Spesifikasjonen viser ASTM A182 F304 og F316 alternativer for karosseri, stamme og sete. Det riktige materialet bør velges i henhold til medium, temperatur og korrosjonsforhold.

4. Hvilken informasjon trengs for valg av ventil?

Nøkkelinformasjon inkluderer ventilstørrelse, trykkklasse, flensstandard, medium, driftstrykk, temperatur, materialkrav og eventuelle NACE- eller inspeksjonskrav. Eksisterende tegninger kan også leveres for bekreftelse av erstatningsventil.

5. Kan andre materialer leveres?

Ja. Andre materialer er tilgjengelig på forespørsel. Den nødvendige materialkombinasjonen bør bekreftes i henhold til servicemediet, driftsforhold og gjeldende prosjektspesifikasjoner.

6. Hva er funksjonen til flensforbindelsen?

Den flensede tilkoblingen gjør at ventilen kan boltes til matchende rørledningsflenser. Den gjør det også mulig å fjerne ventilen fra rørledningen for inspeksjon eller vedlikehold uten å kutte røret.

7. Hva er en klasse 150 smidd klodeventil med flens i rustfritt stål?

Den kombinerer et smidd ventilhus i rustfritt stål med flensende ender i klasse 150 og en klodeventilskivemekanisme. Den er beregnet for kompatible industrivæsker innenfor spesifiserte trykk-, temperatur- og materialgrenser.
