ANSI standard flensventil

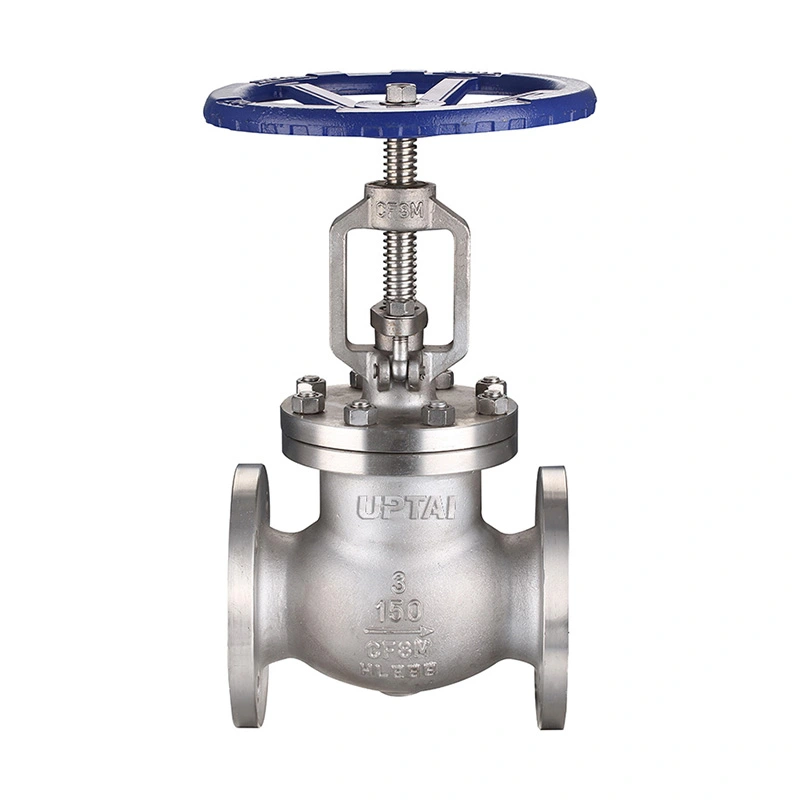

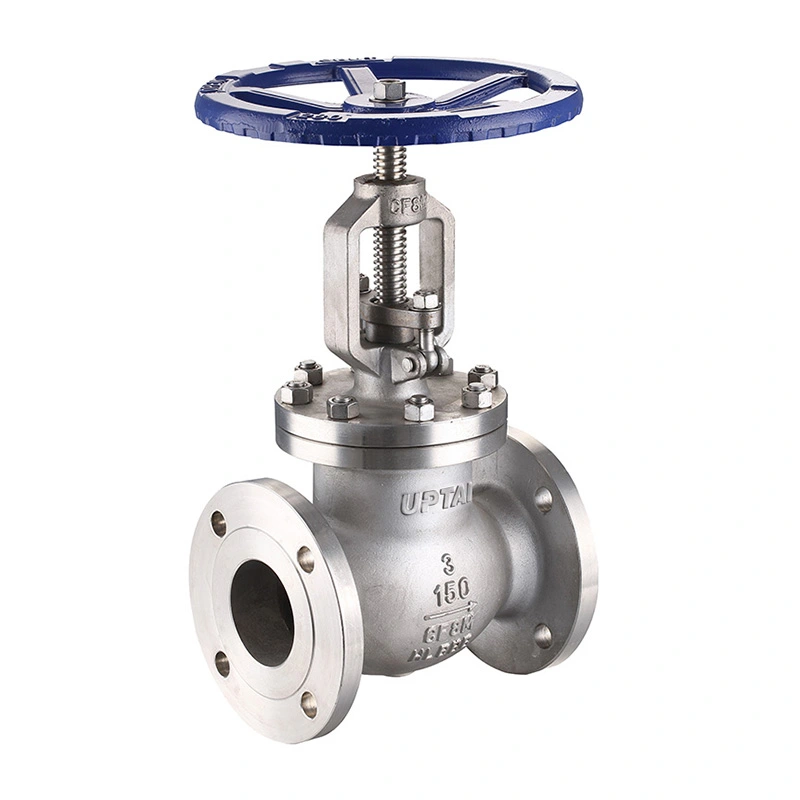

ANSI Standard flensed Globe Valve er en klasse 150 rustfritt stål kuleventil for industrielle rør hvor strømningsregulering og avstengning er nødvendig. Skiven beveger seg mot og bort fra setet for å endre strømningsområdet, noe som gjør ventilen egnet for applikasjoner som krever mer kontrollert strømningsjustering enn en enkel isolasjonsventil.

Shangtai leverer denne ventilen med RF-kompatible flensende ender og håndhjulsdrift. Den tilgjengelige konfigurasjonen inkluderer CF8/CF8M karosseri- og skivematerialer, F304/F316 stammer og de oppførte setealternativene. Ventilen er tilgjengelig i størrelser fra 2" til 18" for industrirør og prosessutstyr.

Hoveddimensjoner

Ventildesign

Skive og sete

Skiven beveger seg langs ventilaksen og lukkes mot setet for å stoppe strømmen. Heving av skiven øker strømningspassasjen, mens senking reduserer eller stenger passasjen. Denne lineære bevegelsen gjør at ventilen kan brukes til både struping og avstengning.

Materialer i rustfritt stål

Kroppen og platen er tilgjengelig i ASTM A351 CF8 eller CF8M. Stammealternativer inkluderer ASTM A182 F304 og F316. De spesifiserte setematerialene er ASTM A182 F304 og ASTM A351 CF8M med Stellite 6. Den valgte materialkombinasjonen bør samsvare med prosessmediet og driftstemperaturen.

Håndhjuldrift

Håndhjulet gir manuell kontroll av skiveposisjonen. Ventilen kan åpnes, lukkes eller justeres til en mellomstilling i henhold til prosesskravet. Hvis håndhjulet blir vanskelig å betjene, bør ventilen ikke tvinges.

Tilkobling med flens

Ventilen bruker RF-kompatible flensende ender for tilkobling til matchende rørledningsflenser. Den angitte tilkoblingsstandarden er ASME B16.5, mens ansikt-til-ansikt-dimensjonen følger det oppførte ASME B16.10-kravet.

Montering med flens gjør at ventilen kan fjernes fra rørledningen uten å kutte røret. Før installasjon, kontroller flensstørrelse, trykkklasse, pakning, bolting og side-til-ansikt-dimensjon. Rørledningen bør være riktig innrettet for å unngå for stor mekanisk belastning på ventilen.

Trykk og temperatur

Ventilen er spesifisert som CL150 med et maksimalt arbeidstrykk på 285 PSI. Trykk-temperaturklassifiseringen varierer med materiale og driftstemperatur, så de faktiske driftsforholdene må tas i betraktning når du velger ventil.

Det oppførte temperaturområdet er -29°C til +120°C. Setet og andre tetningskomponenter er spesielt viktige når ventilen brukes nær temperaturgrensene.

For damp-, varmtvanns-, olje-, gass- og kjemikalier bør mediumtemperatur, trykk og materialkompatibilitet kontrolleres mot den valgte ventilkonfigurasjonen.

NACE-tjenesten

Spesifikasjonen inkluderer NACE MR0175 / ISO 15156. Der ventilen er beregnet for sur-service-applikasjoner, må materialkvalitetene og gjeldende NACE-krav samsvare med de faktiske driftsforholdene.

For slike applikasjoner kan prosjektspesifikasjonen også definere krav til materialtilstand, hardhet, inspeksjon og støttedokumentasjon.

Søknader

Steam og verktøylinjer:Brukes for strømningsjustering og avstengning i kompatible damp-, kondensat- og verktøyrør.

Olje og gass:Brukes i prosess- og brukslinjer der manuell flytkontroll eller isolasjon er nødvendig.

Petrokjemiske systemer:Egnet for kompatible olje, gass og prosessvæsker der struping eller avstengning er nødvendig.

Vannbehandling:Brukes i prosess- og verktøyrør for å kontrollere kompatible vann og flytende medier.

Kraftproduksjon:Gjelder for utvalgte hjelpe- og bruksrør innenfor spesifisert trykk- og temperaturområde.

Generelt industrirør:Brukes på prosessutstyr, pumpesystemer og andre rørledninger som krever manuell strømningsjustering.

Valg og installasjon

Ventilvalg starter med rørstørrelse, trykkklasse, medium, driftstrykk og temperatur. Materialer for kropp, skive, stamme og sete velges deretter i henhold til servicebetingelsene.

For erstatningsapplikasjoner bør eksisterende ventilstørrelse, flensdimensjoner, lengde ansikt til ansikt og driftsarrangement sammenlignes med den nye ventilen før bestilling.

Hold flensflatene rene under installasjonen og bruk spesifisert pakning og bolting. Etter at ventilen er installert, kontroller håndhjulets funksjon og bekreft at skiven kan bevege seg gjennom hele området uten unormal motstand.

Testing og inspeksjon

Materialinspeksjon

Karosseri og trimmaterialer kontrolleres mot spesifiserte karakterer og bestillingsinformasjon. Materialjournal kan leveres ved behov.

Dimensjonell inspeksjon

Dimensjoner ansikt til ansikt, flensdimensjoner og andre viktige maskineringsdimensjoner kontrolleres mot gjeldende produktspesifikasjoner.

Trykk- og setetesting

Skall- og setetester utføres i henhold til spesifiserte inspeksjonskrav. Testresultater og akseptkriterier kan dokumenteres i henhold til ordrekravene.

Endelig inspeksjon

Før forsendelse kontrolleres ventilen for kroppstilstand, flensoverflater, håndhjulsdrift, identifikasjonsmerker og generell montering.

Emballasje

Flensflater og andre tilkoblingsflater beskyttes før pakking. Ventilen er pakket i henhold til størrelsen og forsendelsesmetoden for å redusere risikoen for støt og forurensning under transport.

Eksportemballasje kan inkludere kartonger, beskyttelsesmaterialer og kryssfinerkasser i henhold til ventildimensjonene og transportkravene. Produktmerker og fraktdokumenter kan utarbeides i henhold til bestillingen.

FAQ

Spørsmål 1: Hva brukes en ANSI standard flensventil til?

En ANSI standard flensventil brukes til å regulere og stenge av kompatible væsker i industrielle rør. Skive-og-sete-designet gjør at strømningspassasjen kan justeres under drift, noe som gjør den egnet for applikasjoner der strømningskontroll er nødvendig.

Q2: Hva er forskjellen mellom en kuleventil og en portventil?

En klodeventil bruker en skive som beveger seg mot setet og brukes ofte til struping og strømningsjustering. En portventil beveger porten vekk fra strømningsbanen og brukes vanligvis til isolasjon i stedet for kontinuerlig struping.

Q3: Hvorfor brukes flensende ender på denne ventilen?

Flensende ender gir en boltet forbindelse til rørledningen og gjør at ventilen kan fjernes for vedlikehold uten å kutte røret. De brukes ofte på industrielle rørsystemer der standardiserte flensdimensjoner er nødvendig.

Q4: Hvilke materialer er tilgjengelige?

Den oppførte konfigurasjonen inkluderer CF8/CF8M for kroppen og skiven, F304/F316 for stammen og de spesifiserte setematerialealternativene. Andre materialer kan vurderes i henhold til driftsmedium og temperatur.

Q5: Kan ventilen brukes til damp?

Ja, forutsatt at trykk, temperatur og materialkonfigurasjon er innenfor de angitte driftsgrensene. Setet og tetningsmaterialene bør kontrolleres for de faktiske dampforholdene.

Q6: Hvilken informasjon er nødvendig for å velge riktig ventil?

Viktig informasjon inkluderer rørstørrelse, trykkklasse, flensstandard, medium, driftstrykk, temperatur, materialkrav og eventuelle NACE- eller prosjektspesifikke krav.

Q7: Hvordan skal ventilen vedlikeholdes?

Kontroller håndhjulet, stammen, pakningsområdet, flensforbindelsen og tetningstilstanden under rutinemessig vedlikehold. Hvis det oppstår lekkasje eller unormal driftsmotstand, isoler og trykkavlast rørledningen før inspeksjon.
