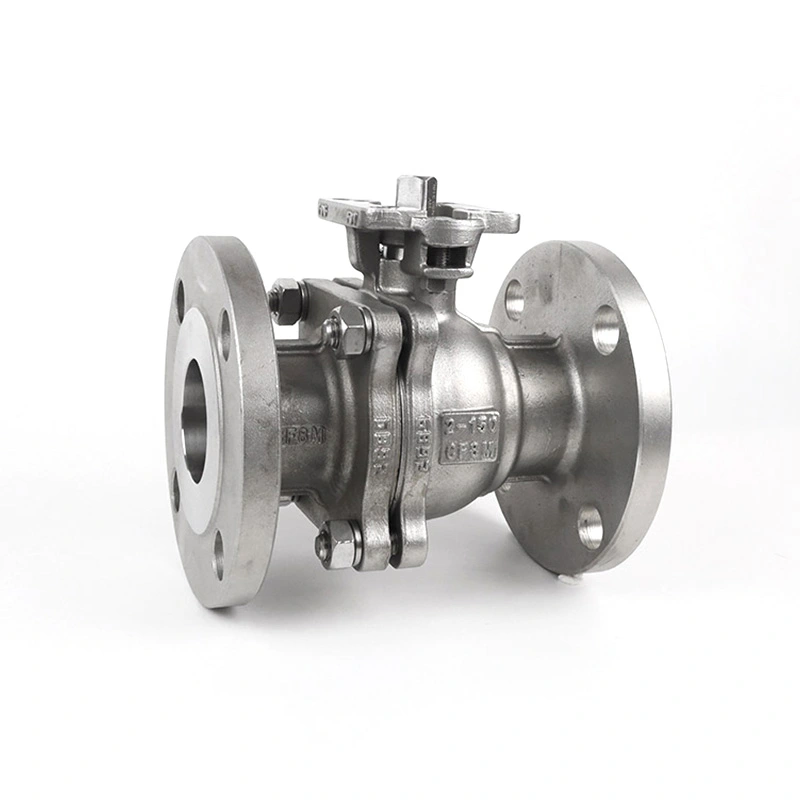

ANSI klasse 150 flenskuleventil med ISO 5211 base for aktuator

For automatisert rørledningsisolasjon må ventilkonfigurasjonen samsvare med rørstandarden, trykkklassen, tilkoblingsdimensjonene og aktuatorgrensesnittet. ANSI klasse 150 flenskuleventil med ISO 5211 base for aktuator kombinerer en klasse 150 flensforbindelse med et ISO 5211 monteringsgrensesnitt, slik at ventilen kan konfigureres for manuell betjening eller delvis svingende pneumatisk og elektrisk aktivering. Den faktiske ventil- og aktuatorkombinasjonen bør velges i henhold til nødvendig dreiemoment, driftsforhold og rørledningskonfigurasjon.

Shangtai produserer industrielle kuleventiler i Wenzhou, Zhejiang, Kina. Produksjonen omfatter maskinering, montering og trykktesting, med material- og dimensjonskrav kontrollert i henhold til gjeldende produktspesifikasjoner. Tegninger, materialkrav og aktuatorinformasjon kan gjennomgås når en spesifikk ventilkonfigurasjon er nødvendig.

Hoveddimensjoner

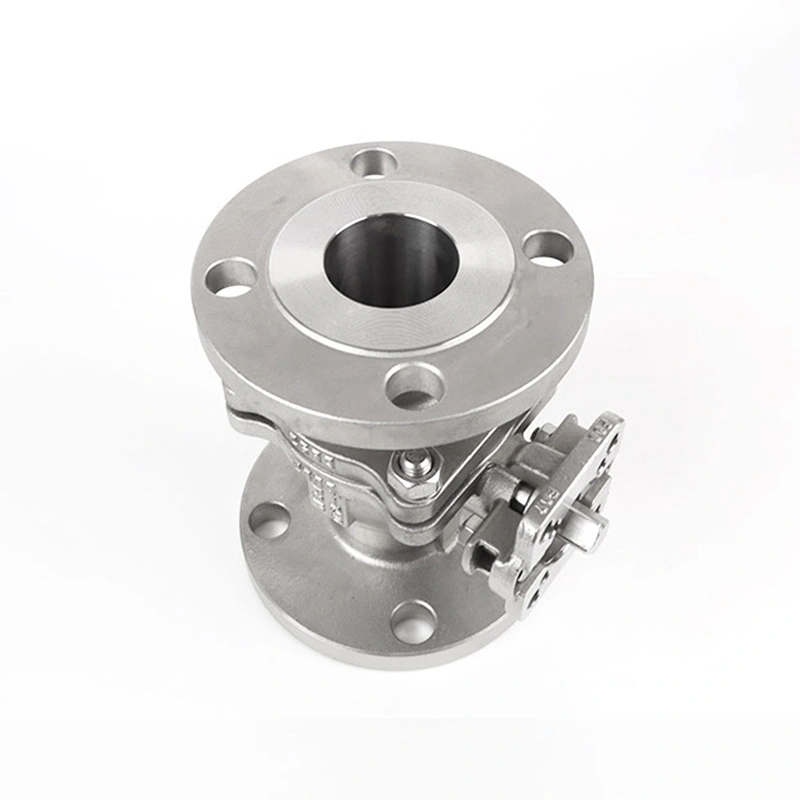

Ventilkonstruksjon og aktuatorgrensesnitt

Ventilen bruker et flenshus for tilkobling til kompatible RF-rørledningsflenser. Den 316 rustfrie stålkroppen, F316-kulen og F316-stammen oppført i hovedspesifikasjonen gir den primære materialkonfigurasjonen, mens RPTFE-setet er beregnet for bruksområder der setematerialet er kompatibelt med driftsmediet og temperaturen.

ISO 5211-monteringsbasen gir et standardisert grensesnitt for å feste kompatible delsvingaktuatorer eller et mellommonteringsarrangement. ISO 5211 spesifiserer aktuatorfesteflens og drivkomponentdimensjoner, så aktuatorgrensesnittet bør matches med ventilmonteringsstørrelsen og nødvendig driftsmoment i stedet for å velges av ventilstørrelsen alene.

For automatisert service bør ventilmomentet, aktuatorutgangen, monteringsgrensesnittet, rotasjonsretningen og tilgjengelig strøm eller lufttilførsel bekreftes før montering. Grensebrytere, magnetventiler, posisjonere og annet kontrolltilbehør kan velges i henhold til automatiseringssystemet.

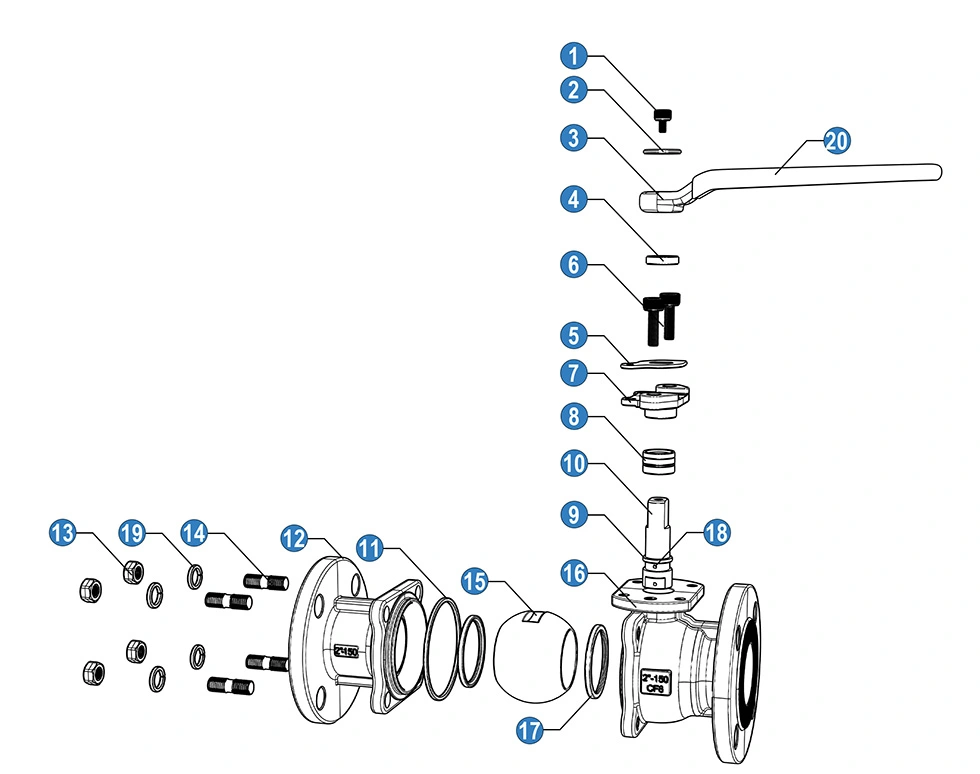

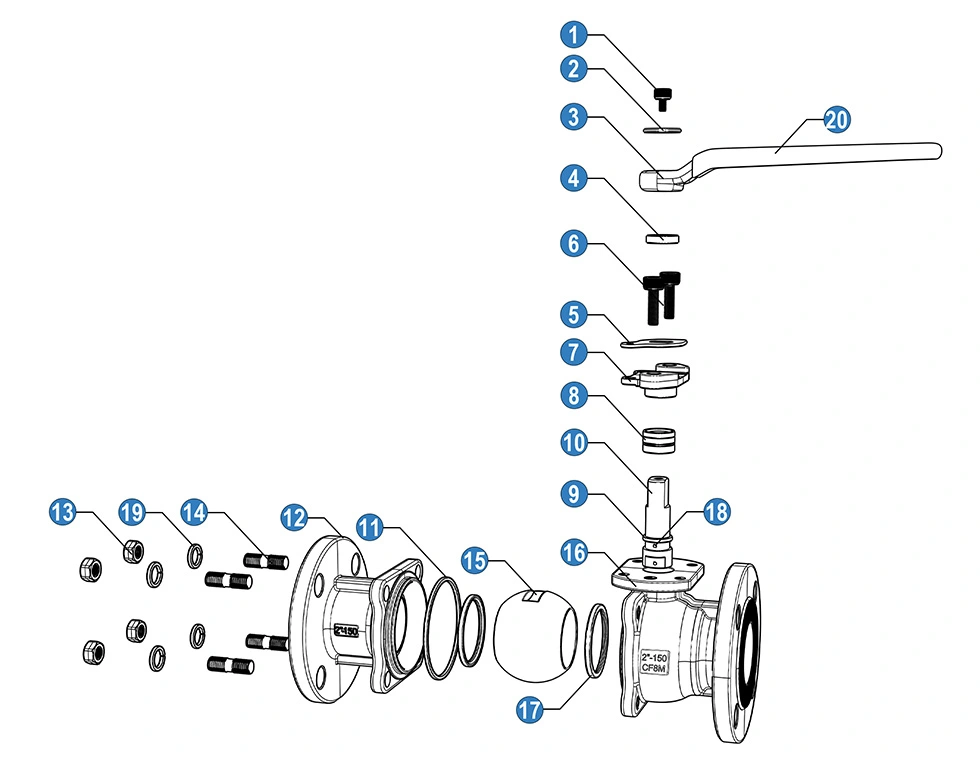

Materialeeer og komponentkonfigurasjon

Komponentlisten ovenfor representerer én materialkonfigurasjon. Produktspesifikasjonen gir også en konfigurasjon av 316 rustfritt stål, slik at de fuktede komponentene kan velges i henhold til nødvendig korrosjonsmotstand og driftsforhold. Materialvalg bør bekreftes mot den faktiske kjøpsspesifikasjonen og kravene til væskekompatibilitet.

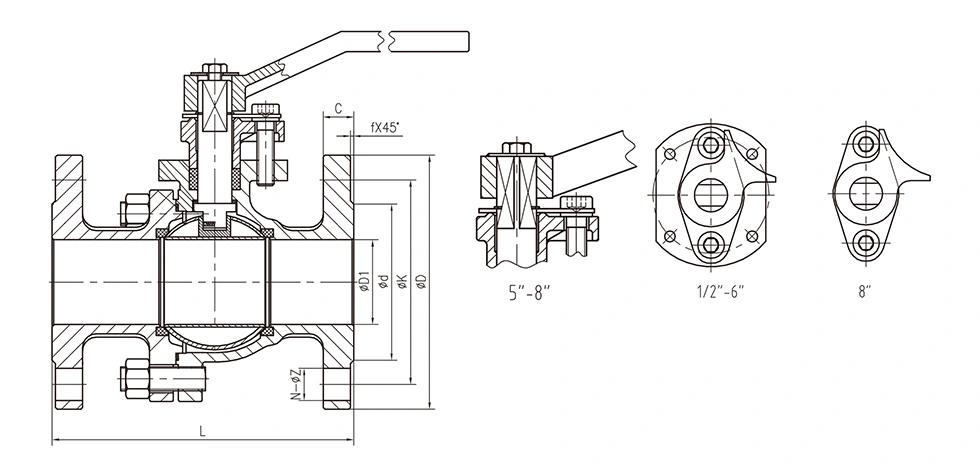

Generelle dimensjoner:

Nøkkelfunksjoner

Klasse 150 flenset rørledningstilkobling

Den RF-flensede endekonfigurasjonen gir en boltet forbindelse mellom ventilen og rørledningen. Flensstørrelse, bolt-hullsarrangement, fronttype og relaterte dimensjoner bør matches med tilhørende rørledningsflens før installasjon. ASME B16.5 dekker rørflenser og flensbeslag i NPS 1/2 til NPS 24 og inkluderer klasse 150 flensdimensjoner og trykk-temperaturkrav.

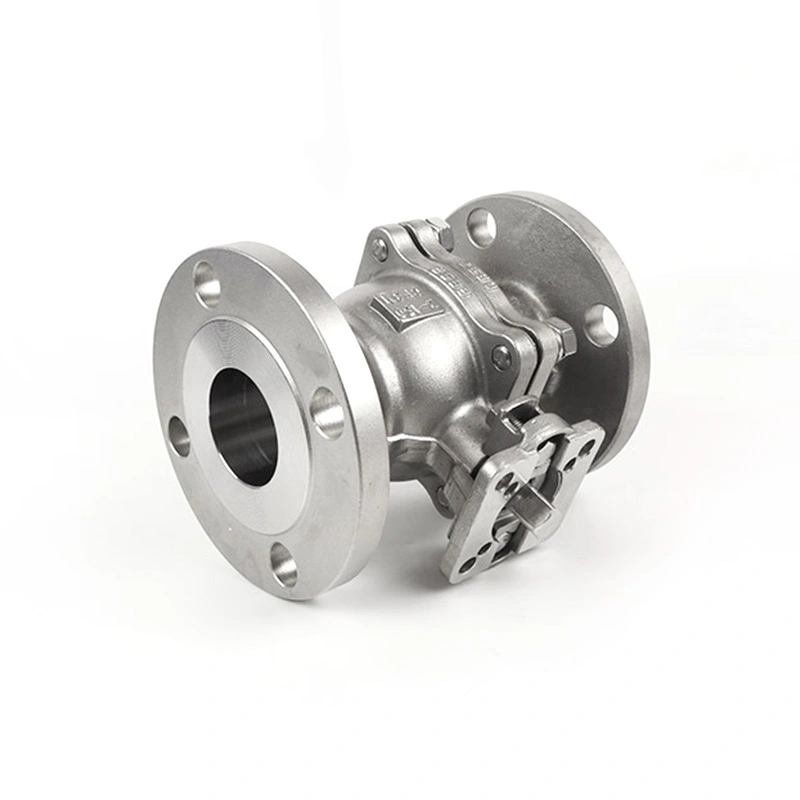

ISO 5211 aktuatormontering

Aktuatorens monteringsgrensesnitt er beregnet for delsvingautomatisering. ISO 5211 definerer dimensjonene for vedleggsgrensesnittet og dimensjonene for drivkomponentene som brukes til å koble kompatible aktuatorer til industrielle ventiler. Monteringsstørrelsen og aktuatoreffekten bør derfor kontrolleres sammen med ventilens driftsmoment.

Trykkgrensekomponenter i rustfritt stål

Hovedspesifikasjonen bruker ASTM A351 CF8M (316) for kroppen, ASTM A182 F316 for kulen og stammen, og RPTFE for setet. Denne materialkombinasjonen kan vurderes for vann, olje, gass og andre kompatible medier der de valgte materialene oppfyller de nødvendige kjemiske og temperaturforhold.

Kvartals-slå på/av-drift

Kuleventilen bruker en kvart-omdreiningsmekanisme for å bevege seg mellom åpen og lukket stilling. Den er først og fremst ment for isolasjonstjeneste i stedet for kontinuerlig struping. Hvis strømningsregulering er nødvendig, bør egnetheten til ventilen, setet og driftsforholdene vurderes før valg.

Antistatisk konstruksjon

Materialeelistene inkluderer en antistatisk enhet for ventilkonfigurasjonen. Der antistatisk ytelse kreves av applikasjonen, bør den fullstendige ventilspesifikasjonen og gjeldende testkrav bekreftes med bestillingsdokumentasjonen.

Typiske applikasjoner

Vannbehandling:Egnet for isolering av kompatible vannledninger, prosessutstyr og behandlingsskinner der en flensforbindelse er nødvendig.

Olje- og gasssystemer:Gjelder for kompatible olje- og gassrørledninger og utstyr når ventilmaterialene, trykkklassen og tetningskonfigurasjonen oppfyller servicekravene.

Kjemisk prosessering:Kan brukes til prosess-væskeisolering når kropp, kule, stamme, sete og pakningsmaterialer er kjemisk kompatible med mediet.

Industrielt prosessutstyr:Aktuatorens monteringsgrensesnitt gjør at ventilen kan innlemmes i automatiserte glidesko, manifolder og utstyr som krever fjernkontroll for åpen/lukking.

Generell rørledningsisolasjon:Egnet for industrielle rørsystemer som krever en klasse 150 flenskuleventil og manuell eller automatisert avstengning.

Aktuatorvalg

Aktuatorvalg bør baseres på ventilens nødvendige driftsmoment i stedet for den nominelle rørstørrelsen alene. Ventilstørrelsen, setematerialet, differansetrykk, medium, temperatur og driftsfrekvens kan alle påvirke momentkravet.

For pneumatisk aktivering, bekreft tilgjengelig lufttrykk, aktuatorens utgangsmoment, feilposisjon og kontrolltilbehør. For elektrisk aktivering, kontroller nødvendig dreiemoment, strømforsyning, driftssyklus og tilbakemeldingskrav. ISO 5211-monteringsgrensesnittet skal også samsvare med valgt aktuator og koplingsarrangement.

Valg og installasjonshensyn

Før du bestiller, bekreft nominell størrelse, klasse 150 trykkklasse, flensdimensjoner, RF-front, driftstrykk, temperatur, medium og nødvendige kropps- og trimmaterialer. For automatiserte ventiler, oppgi aktuatortype, nødvendig dreiemoment, monteringsgrensesnitt og kontrollkrav.

Før installasjon, inspiser flensflatene og ventilendene for skade eller forurensning. Juster de tilhørende flensene riktig og stram boltene jevnt med en egnet pakning og gjeldende installasjonsprosedyre. Unngå å tvinge rørledningen inn på linje gjennom ventilhuset.

Etter installering av aktuator, verifiser rotasjonsretningen og åpne/lukke grenser før ventilen tas i bruk. Tunge aktuatorer eller girkasser bør støttes tilstrekkelig der det er nødvendig, slik at overdreven ekstern belastning ikke overføres til ventilens monteringsgrensesnitt.

Forholdsregler ved bruk

Betjen ventilen innenfor de angitte trykk- og temperaturgrensene. 285PSI-verdien i produkttabellen bør ikke behandles som et universelt tillatt trykk for enhver størrelse og temperatur; gjeldende trykk-temperaturklassifisering bør bekreftes for den faktiske konfigurasjonen.

Skyll rørledningen før igangkjøring for å redusere muligheten for at rusk kommer inn i ventilen og skader setet eller tetningsflatene.

Ikke bruk kuleventilen for kontinuerlig struping med mindre applikasjonen er teknisk evaluert for det valgte setet og driftsforholdene.

Før vedlikehold, isoler og trykkavlast rørledningen og bekreft at ventilen er trygg å betjene. For automatiserte ventiler, koble fra eller isoler aktuatorstrømmen eller kontrollkilden som kreves av gjeldende vedlikeholdsprosedyre.

Kvalitetskontroll og dokumentasjon

Produksjonsinspeksjon kan dekke materialverifisering, dimensjonal inspeksjon, kroppsmontering og trykktesting i henhold til gjeldende produkt- og ordrekrav. API 598 brukes til ventilinspeksjons- og testkrav, mens ASME B16.34 tar for seg relevant ventildesign, trykk-temperatur og dimensjonskrav.

For prosjekter som krever sporbarhet, bør materialkvalitet, ventilspesifikasjon, testkrav og aktuatorkonfigurasjon bekreftes før produksjon. Shangtai kan gjennomgå tekniske tegninger og applikasjonsinformasjon når et prosjekt krever en spesifikk ventil- og automasjonskonfigurasjon.

FAQ

1. Hva brukes en ANSI klasse 150 flenskuleventil med ISO 5211 base for aktuator til?

En ANSI klasse 150 flenset kuleventil med ISO 5211 base for aktuator brukes for av/på isolasjon i industrielle rørsystemer der en klasse 150 flensforbindelse og del-sving aktuator grensesnitt er nødvendig. Den kan konfigureres for manuell drift eller automatisert styring avhengig av ventilstørrelse, driftsmoment og systemkrav.

2. Hva er forskjellen mellom klasse 150-klassifiseringen og det maksimale trykket som er oppført i tabellen?

Klasse 150 er en trykkklassebetegnelse, mens den oppførte 285PSI er en produktspesifikk maksimal trykkverdi. Det tillatte arbeidstrykket bør bekreftes i henhold til ventilstørrelse, materiale, temperatur og gjeldende trykk-temperaturklassifisering i stedet for å anta at én trykkverdi gjelder for hver driftstilstand.

3. Hvilken aktuator kan installeres på ventilen?

Pneumatiske og elektriske delsvingaktuatorer kan vurderes når deres monteringsgrensesnitt og utgående dreiemoment samsvarer med ventilen. Hydraulisk aktivering kan også vurderes for en passende konfigurasjon. Aktuatorvalg bør inkludere dreiemoment, rotasjon, kraft- eller lufttilførsel og kontrollkrav.

4. Hvorfor brukes RPTFE til ventilsetet?

RPTFE er spesifisert som setemateriale i den medfølgende produktkonfigurasjonen. Dens egnethet avhenger av driftsmediet, trykk og temperatur. Hvis applikasjonen involverer aggressive kjemikalier eller temperaturer utenfor det angitte området, bør setet og tetningsmaterialene gjennomgås før valg.

5. Hva bør bekreftes før man bestiller en kuleventil med flens?

Bekreft ventilstørrelsen, klasse 150-klassifiseringen, flensstandarden og fronten, medium, trykk, temperatur, materialkombinasjon og driftsmetode. For en automatisert ventil bør aktuatortype, dreiemoment, ISO 5211-monteringsstørrelse og kontrollkrav også oppgis.

6. Kan ventilmaterialet endres fra 316 rustfritt stål?

Andre materialkonfigurasjoner kan vurderes i henhold til applikasjonen. Materialvalg bør ta hensyn til korrosjonsforhold, trykk, temperatur og kompatibilitet med arbeidsmediet. Den endelige kropp, kule, stamme og setematerialer bør bekreftes i produktspesifikasjonen før produksjon.
