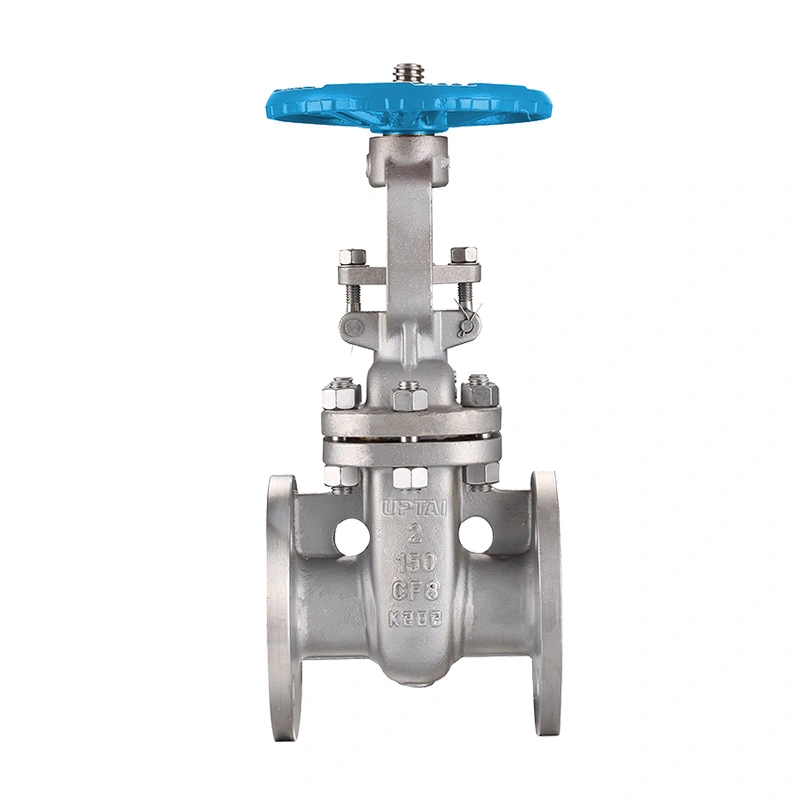

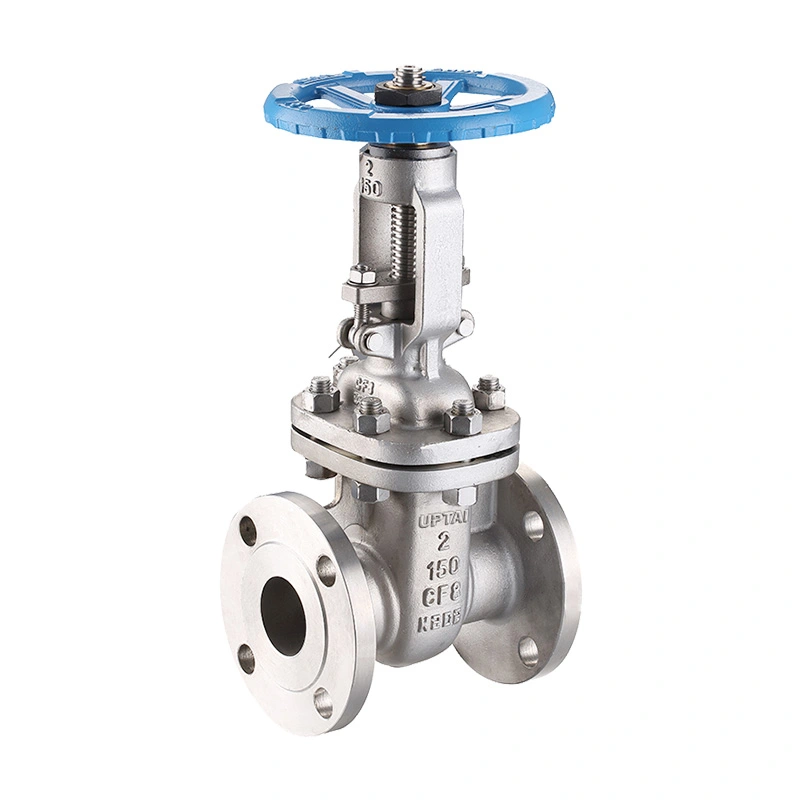

ANSI 150LB portventil i rustfritt stål

ANSI 150LB portventil i rustfritt stål er konfigurert for rørledningsisolering der det kreves en strømningsbane med full boring og et ventilhus i rustfritt stål. Porten beveger seg vertikalt for å åpne eller lukke passasjen, noe som gjør denne ventilen egnet for bruksområder som normalt krever helt åpen eller helt lukket service i stedet for kontinuerlig struping. Den oppførte konfigurasjonen dekker NPS 2" til 48" og bruker håndhjul eller girdrift i henhold til ventilstørrelse.

Shangtai produserer industrielle ventiler i Wenzhou, Zhejiang, Kina. Ventilproduksjon inkluderer materialforberedelse, maskinering, komponentmontering, trykktesting, inspeksjon, merking og sluttpakking. Produktkonfigurasjon kan bekreftes i henhold til rørledningsstørrelse, trykkklasse, driftsmedium, temperatur, materialkrav, tilkoblingsstandard og gjeldende prosjektspesifikasjoner.

Hoveddimensjoner

Portventilkonstruksjon og driftsprinsipp

Ventilen bruker et lukkeelement av porttypen som beveger seg vinkelrett på rørledningens strømningsretning. Når porten er helt hevet, åpnes strømningspassasjen; når porten senkes, er passasjen stengt. Dette rette arrangementet velges vanligvis for rørledningsisolering der lavt trykktap i helt åpen posisjon er viktig.

Portventiler er generelt ment for isolasjon i stedet for rutinemessig struping. Å holde ventilen helt åpen eller helt lukket bidrar til å redusere unødvendig slitasje på porten og sitteflatene. Hvis strømningsregulering er nødvendig, bør ventiltypen og driftsforholdene vurderes separat.

Hus og skive i rustfritt stål

De oppførte kropps- og platematerialene er ASTM A351 CF8 / CF8M. Disse rustfrie stålkvalitetene kan velges for industrielle tjenester der korrosjonsmotstand og materialkompatibilitet er viktige hensyn. Det faktiske materialet bør samsvare med prosessmediet, temperatur, trykk og prosjektspesifikasjon.

F304 / F316 stamme

Stammen er spesifisert som ASTM A182 F304 / F316. Stammen overfører betjeningskraften fra håndhjulet eller giroperatøren til porten. Valg av stammemateriale bør vurderes sammen med ventilhuset, skiven, setet, pakningen og prosessmediet.

Stellite 6-seters konfigurasjon

Den oppførte setekonfigurasjonen inkluderer ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 hard-facing brukes på aktuelle seteoverflater der motstand mot slitasje og gjentatt setekontakt er nødvendig. Det nøyaktige setearrangementet bør bekreftes i henhold til ventilstørrelsen og bestilt konfigurasjon.

Klasse 150 trykk og flensforbindelse

Klasse 150-betegnelsen identifiserer ventiltrykkklassen under gjeldende ASME-trykk-temperaturklassifiseringssystem. Det skal ikke tolkes som et fast 150 PSI arbeidstrykk. Det oppførte maksimale arbeidstrykket er 285 PSI, mens det tillatte trykket for en spesifikk ventil avhenger av materiale, størrelse, temperatur og gjeldende trykk-temperaturklassifisering.

Ventilen bruker RF-kompatible flensende ender. For NPS 2" til 24" er den oppførte tilkoblingsstandarden ASME B16.5, mens NPS 26" og over er spesifisert med ASME B16.47 Series A. Rørledningsflensdimensjoner, trykkklasse, pakningsvalg, boltarrangement og overflatetilstand bør kontrolleres før installasjon.

Valve Operation and Size Selection

Driftsmetoden endres i henhold til ventilstørrelsen. Den oppførte konfigurasjonen bruker et håndhjul for ventiler fra 2" til 16" og en giroperatør for 18" og større størrelser. Større ventiler krever generelt større driftsmoment, noe som gjør en girmekanisme egnet for manuell betjening av rørledningsventiler med større diameter.

Håndhjuldrift

Håndrattdrift gir direkte lokal kontroll for spesifiserte 2" til 16" ventilstørrelser. Operatøren bør dreie håndhjulet i samsvar med ventilens åpnings- og lukkeretning og bør ikke bruke overdreven ytre kraft for å overvinne unormal motstand.

Gear operatør

Ventiler fra 18" og oppover er spesifisert med giroperatører. Girkassen gir mekaniske fordeler for åpning og lukking av større ventiler og kan være nyttig der direkte håndrattdrift vil kreve overdreven betjeningskraft.

NACE-tjenestehensyn

Den oppførte konfigurasjonen refererer til NACE MR0175 / ISO 15156. Disse standardene er knyttet til materialkrav for utstyr som er utsatt for spesifikke miljøer som inneholder hydrogensulfid i olje- og gassproduksjon. NACE-anvendbarheten bør bekreftes mot det faktiske tjenestemiljøet, materialkrav, trykk, temperatur og prosjektspesifikasjon i stedet for å antas utelukkende fra ventilmodellen.

For sure-service-applikasjoner kan materialvalg og hardhetskrav være viktige. Den komplette ventilkonfigurasjonen, inkludert trykkholdige materialer, trim, seter, spindel og andre fuktede komponenter, bør derfor gjennomgås mot gjeldende prosjektkrav før bestilling.

Gjeldende industrier

Olje- og gasssystemer

Brukes for rørledningsisolering i oppstrøms, midtstrøms, raffinering og petrokjemiske applikasjoner der de valgte materialene i rustfritt stål og trykkklassen er kompatible med driftsforholdene.

Kjemisk prosessering

Egnet for isolering av kompatible kjemikalier og prosessvæsker. Kropp, skive, stamme, sete og andre materialvalg bør kontrolleres mot kjemisk sammensetning, konsentrasjon, driftstemperatur og trykk.

Vann og avløpsvann

Gjelder for utvalgte vanndistribusjons-, behandlings-, bruks- og prosessvannrørledninger der en isolasjonsventil med flens er nødvendig.

Strøm- og verktøysystemer

Kan brukes til isolasjon i industrielle rørledninger, strømrelaterte systemer, HVAC-tjenester og andre kompatible væskeapplikasjoner innenfor de angitte trykk- og temperaturgrensene.

Utvalgshensyn

Rørledningsstørrelse:Bekreft nominell rørstørrelse og nødvendig ventilstørrelse før bestilling. Ventiler med stor diameter bør også kontrolleres for tilgjengelig installasjons- og driftsplass.

Trykkklasse:Bekreft at klasse 150 og det oppførte maksimale arbeidstrykket er egnet for det faktiske rørledningstrykket ved driftstemperaturen.

Middels kompatibilitet:Kontroller kompatibiliteten til det rustfrie stålhuset, skiven, stammen, setet, pakningen og andre fuktede materialer med prosessmediet.

Tilkoblingsstandard:Verifiser flensstandarden, RF-fronten, bolthullsarrangementet, pakningstypen og ansikt-til-ansikt-kravene mot rørledningstegningene.

Driftsmetode:Bekreft om håndratt- eller girdrift er nødvendig i henhold til ventilstørrelse, installasjonsposisjon, tilgjengelig betjeningsplass og nødvendig betjeningsmoment.

Krav til sur service:Hvis ventilen er beregnet for surgass eller annen H₂S-holdig tjeneste, oppgi gjeldende NACE eller prosjektspesifikasjon for materiale og produksjonsbekreftelse.

Installasjon og vedlikehold

Før installasjon, inspiser ventilen, flensflatene, tetningsflatene og beskyttelsesdekslene for transportskader. Rørledningen bør være riktig innrettet slik at eksterne rørbelastninger ikke overføres unødvendig

FAQ

Q1: Hvordan skiller en sluseventil seg fra en kuleventil i rørledningsisolasjon?

En portventil bruker en lineært bevegelig port for å åpne eller lukke rørledningen, mens en kuleventil bruker en roterende kule. Slukeventiler velges vanligvis for større rørledningsisolasjon der det kreves en rett gjennomstrømningsbane og relativt lav strømningsmotstand i helt åpen posisjon.

Q2: Hva bør sjekkes hvis portventilen er vanskelig å betjene?

Kontroller om rørledningen er riktig justert, om stammen og betjeningsmekanismen er rene og smurt som spesifisert, og om overdreven trykk eller avleiringer påvirker portbevegelsen. Hvis unormal motstand forblir, bør ventilen isoleres og inspiseres i stedet for å tvinges med ekstra ekstern innflytelse.

Q3: Hvordan bør en portventil i rustfritt stål oppbevares før installasjon?

Ventilen bør oppbevares på et rent og tørt sted med flensbeskytterne på plass. Unngå eksponering for etsende stoffer, overdreven fuktighet, støt og forurensning av de indre tetningsflatene. Store ventiler bør også støttes på passende måte under lagring og håndtering.

Q4: Hva kan forårsake lekkasje etter at en portventil er installert?

Mulige årsaker inkluderer skadede tetningsflater, uegnet pakningsinstallasjon, fremmedlegemer inne i ventilen, feil stengeoperasjon eller problemer med justering av rørledningen. Den faktiske årsaken bør bestemmes gjennom inspeksjon og trykktesting etter at systemet er trygt isolert.

Q5: Kan en ANSI 150LB portventil i rustfritt stål leveres i henhold til en rørledningstegning?

Ja. Ventilstørrelse, ansikt-til-ansikt-dimensjoner, flensarrangement, driftsposisjon, materialkonfigurasjon og andre tilkoblingskrav kan gjennomgås mot en rørledningstegning før produksjon. Dette er spesielt nyttig for erstatningsventiler og prosjekter med faste installasjonsdimensjoner.

Q6: Kan ventilen brukes som erstatning for en eksisterende ventil?

Ja, forutsatt at erstatningsventilen samsvarer med den nødvendige størrelsen, trykkklassen, dimensjonen ansikt til ansikt, flenstilkobling, materialspesifikasjon, driftsmetode og installasjonsplass. Eksisterende ventiltegninger, navneskiltinformasjon eller dimensjonsdata kan brukes for konfigurasjonsbekreftelse.

Q7: Hvordan kan levetiden til ventilen opprettholdes?

Betjen ventilen innenfor spesifiserte trykk- og temperaturgrenser, unngå unødvendig gjentatt sykling, hold stammen og betjeningsmekanismen i passende stand, og inspiser ventilen med jevne mellomrom i henhold til vedlikeholdsplanen for rørledningen. Eventuell unormal lekkasje eller driftsmotstand bør undersøkes umiddelbart.

Q8: Hvilken teknisk informasjon bør bekreftes før bestilling?

Nøkkelinformasjon inkluderer nominell størrelse, trykkklasse, endeforbindelse, dimensjon ansikt til ansikt, kropps- og trimmaterialer, setekonfigurasjon, driftsmetode, servicemedium, trykk, temperatur, gjeldende standarder og eventuelle spesielle krav til inspeksjon eller dokumentasjon.
