Smidd karbonstål portventil 800LB

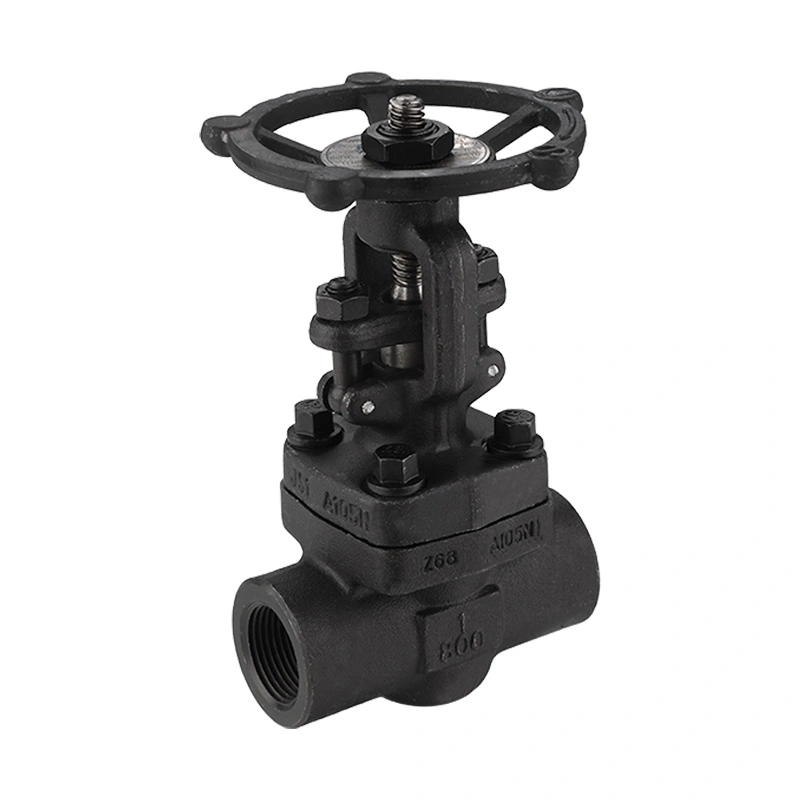

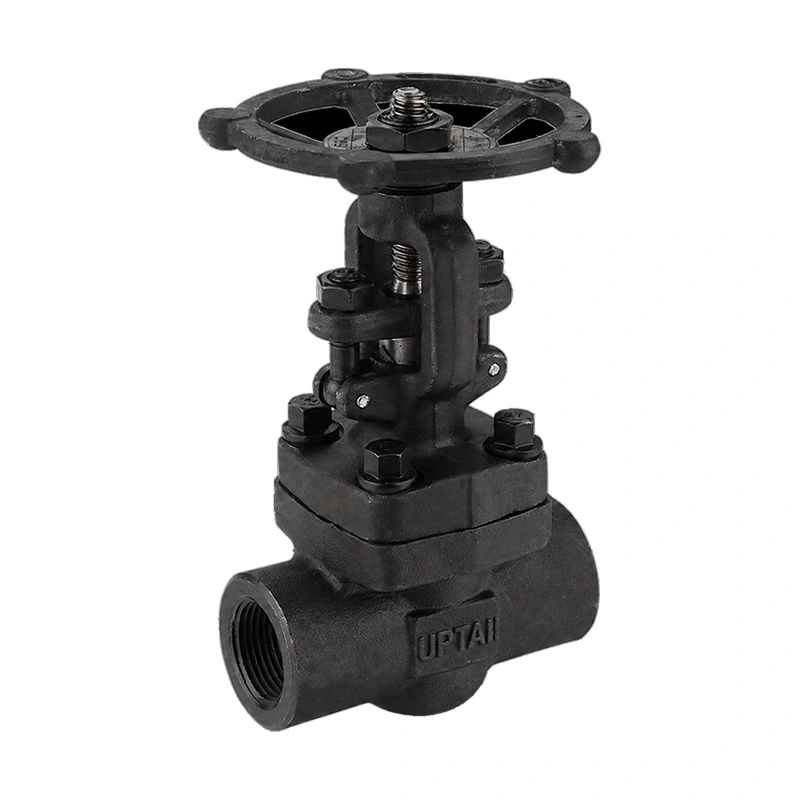

Forged Carbon Steel Gate Valve 800LB er en smidd portventil for småborede industrirør. Den bruker et ASTM A105N-hus, OS&Y-stammearrangement, boltet panser og håndhjulsdrift. NPT-, BSP- og muffe-sveiseforbindelser er tilgjengelige for forskjellige rørkonfigurasjoner.

Shangtai produserer industrielle ventiler i Wenzhou, Zhejiang, Kina. Produksjonsprosessen inkluderer maskinering, montering, trykktesting, inspeksjon, merking og pakking. Ventilspesifikasjoner kan bekreftes fra nødvendig størrelse, tilkobling, medium, trykk, temperatur og materialkrav.

Hoveddimensjoner

Ventilkonstruksjon

Ventilhuset er laget av ASTM A105N smidd karbonstål. Panseret er boltet til kroppen, noe som gir tilgang til de indre delene etter at ledningen har blitt isolert og trykkavlastet.

OS&Y Stem

Designet med utvendig skrue og åk plasserer stammen utenfor ventilhuset. Spindelbevegelse kan sees under drift, noe som også gir en enkel visuell indikasjon på ventilposisjonen.

Solid kile

Kilen beveger seg vertikalt for å lukke strømningspassasjen. Slukeventilen er beregnet for isolasjonsservice og drives normalt i helt åpen eller helt lukket stilling.

Stam- og setematerialer

Det listede stammematerialet er ASTM A182 F6a. Platen er tilgjengelig i ASTM A-276 Gr. 420 med en valgfri Stellite 6 hard-facing konfigurasjon, mens det oppførte setematerialet er ASTM A-276 Gr. 410.

Trykk og temperatur

Ventilen er klassifisert CL800 med et oppført maksimalt arbeidstrykk på 1975 PSI. Det gjeldende arbeidstrykket avhenger av temperatur, materiale, størrelse og relevant trykk-temperaturklassifisering. Ventilen bør velges ved å bruke de faktiske driftsforholdene i stedet for trykkklassen alene.

Det oppførte temperaturområdet er -29ºc + 425ºc. Setet, stammen, pakningen og andre innvendige materialer bør kontrolleres for kompatibilitet når ventilen brukes ved høye temperaturer.

Avslutt tilkoblingsalternativer

Ventilen kan leveres med NPT, BSP, eller muffe-sveiseender. Tilkoblingen skal samsvare med rørledningsspesifikasjonen og installasjonsmetoden.

PT

NPT-gjengede ender er spesifisert i henhold til den listede ASME B1.20.1-tilkoblingsstandarden. Gjengestørrelse og sammenkoblingskomponenter bør kontrolleres før installasjon.

BSP

BSP-ender er tilgjengelige for rørsystemer som bruker kompatible BSP-gjenger. Den nødvendige trådkonfigurasjonen bør bekreftes ved bestilling.

Sokkelsveis

Muffe-sveiseender er egnet for rør med små boringer der det kreves en sveiset tilkobling. Sveiseprosedyrer bør følge gjeldende rørspesifikasjoner.

NACE-krav

Spesifikasjonen viser NACE MR0175 / ISO 15156. For sure-service-applikasjoner bør ventilmaterialene og produksjonskravene vurderes opp mot de faktiske serviceforholdene og prosjektspesifikasjonen.

Der NACE-samsvar er påkrevd, bør de nødvendige materialkvalitetene, hardhetsgrensene, inspeksjonskravene og dokumentasjonen bekreftes før produksjon.

Typiske applikasjoner

Olje og gass:Isolasjonspunkter med liten boring i oppstrøms, nedstrøms og prosessrør.

Raffinering og petrokjemisk:Prosesslinjer, rørledninger og utstyrsforbindelser som krever manuell isolering.

Kraftproduksjon:Valgte damp-, kjele- og forsyningsledninger innenfor de angitte trykk- og temperaturgrensene.

Industriutstyr:Kompakte rørsammenstillinger og prosessutstyr som bruker gjengede eller muffe-sveiseforbindelser.

Utvalgspunkter

Bekreft ventilstørrelse, tilkoblingstype, driftstrykk, temperatur, medium og materialkrav før du bestiller. For sour-service-applikasjoner, oppgi den gjeldende NACE-spesifikasjonen. For gjengeforbindelser, bekreft gjengetype og -størrelse. For muffe-sveiseforbindelser, bekreft rørdimensjonene og sveisekravene.

Ventilen er beregnet for isolasjon. Hvis applikasjonen krever kontinuerlig strømningsregulering, bør driftsmetode og ventiltype gjennomgås før valg.

Installasjon og vedlikehold

Inspiser ventilen og tilkoblingsendene før installasjon. Hold de indre overflatene rene og fjern beskyttelsesdekslene først når ventilen er klar til å installeres.

Gjengeforbindelser skal monteres ved bruk av spesifisert tetningsmetode uten overdreven stramming. For versjoner med muffesveising bør sveiseprosedyren kontrollere varmetilførselen og følge gjeldende rørkrav.

Etter installasjonen, bruk håndrattet og kontroller hele åpnings- og lukkebevegelsen. Før vedlikehold, isoler og trykkavlast rørledningen. Inspeksjonen bør omfatte stammen, pakningsområdet, panserkoblingen, håndhjulet og tetningsflatene.

Testing og dokumentasjon

Ventilen er designet og produsert i henhold til API 602, med API 598 spesifisert for testing og inspeksjon. Inspeksjon kan omfatte materialkontroll, dimensjonal inspeksjon, skalltesting, setelekkasjetesting, driftssjekker og sluttinspeksjon.

Materialinformasjon, dimensjonsdata, tegninger, inspeksjonsposter og testdokumentasjon kan leveres i henhold til ordrekravene.

FAQ

Q1: Hva er en smidd karbonstålportventil 800LB?

En smidd karbonstål portventil 800LB er en smidd portventil for høytrykks småboringsrør. Den bruker et smidd karbonstålhus og et lukkeelement av porttypen for rørledningsisolering. Den oppførte konfigurasjonen inkluderer OS&Y-drift, boltet panser, håndhjuldrift og NPT-, BSP- eller socket-sveiseforbindelser.

Spørsmål 2: Hva er forskjellen mellom en OS&Y og en skjult stamme-design?

I en OS&Y-design er stammen plassert utenfor ventilhuset og beveger seg synlig under drift. En skjult spindeldesign holder spindelbevegelsen inne i ventilhuset. OS&Y-arrangementet gjør den omtrentlige ventilposisjonen lettere å identifisere visuelt.

Q3: Når bør en socket-sveis forbindelse velges?

Muffe-sveiseender kan vurderes for småborede rørsystemer der det kreves en sveiset tilkobling. Rørstørrelsen, veggtykkelsen, sveiseprosedyren og prosjektrørstandarden bør bekreftes før valg.

Q4: Krever ventilen regelmessig smøring?

Smørekrav avhenger av ventildesign og driftsforhold. Stammen og driftskomponentene skal vedlikeholdes i henhold til produsentens vedlikeholdsinstruksjoner, og uegnede smøremidler skal ikke påføres tetningskomponenter.

Q5: Hva kan forårsake ekstern lekkasje rundt stammen?

Lekkasje i stammeområdet kan være relatert til pakningstilstand, stammeoverflatetilstand, feil justering eller komponentslitasje. Ventilen bør være isolert og trykkavlastet før inspeksjon eller service på pakkeområdet.

Q6: Kan denne ventilen tilpasses med andre materialer?

Andre materialkonfigurasjoner er tilgjengelig på forespørsel. Nødvendig kropp, skive, stamme, sete og andre materialer bør spesifiseres i henhold til medium, trykk, temperatur, korrosjonsforhold og gjeldende standarder.

Q7: Hvilken informasjon skal gis for et tilbud?

Vennligst oppgi ventilstørrelse, tilkoblingstype, medium, driftstrykk, temperatur, mengde, materialkrav, NACE-krav hvis aktuelt, og eventuelle gjeldende tegninger eller prosjektspesifikasjoner.
