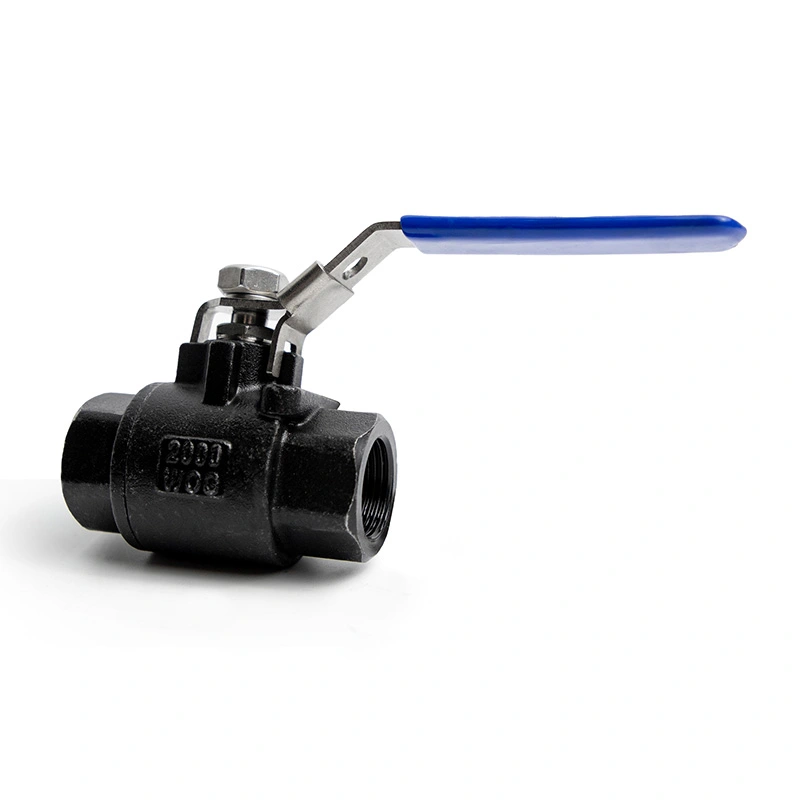

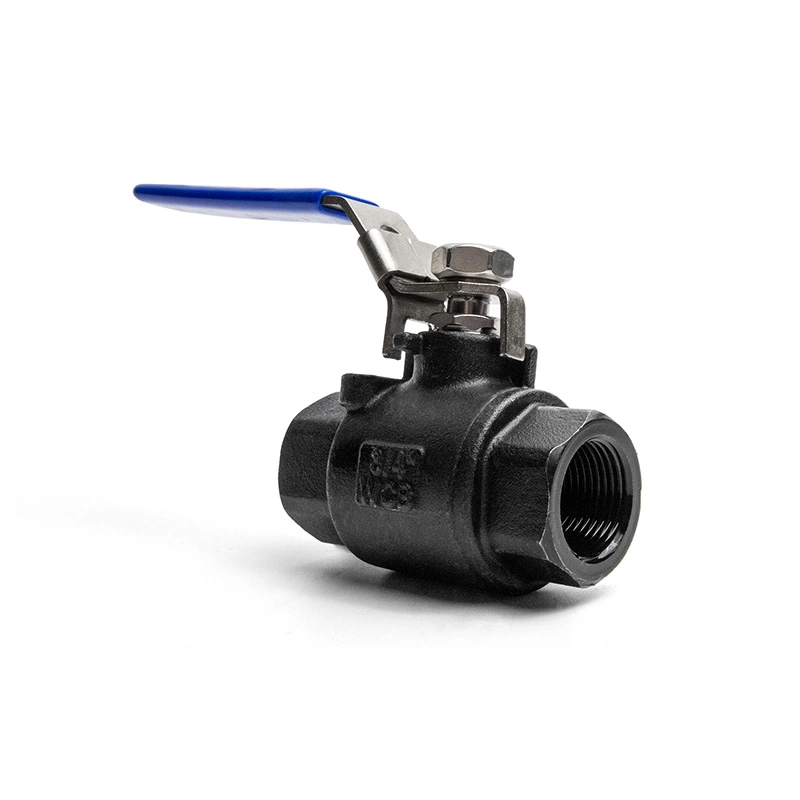

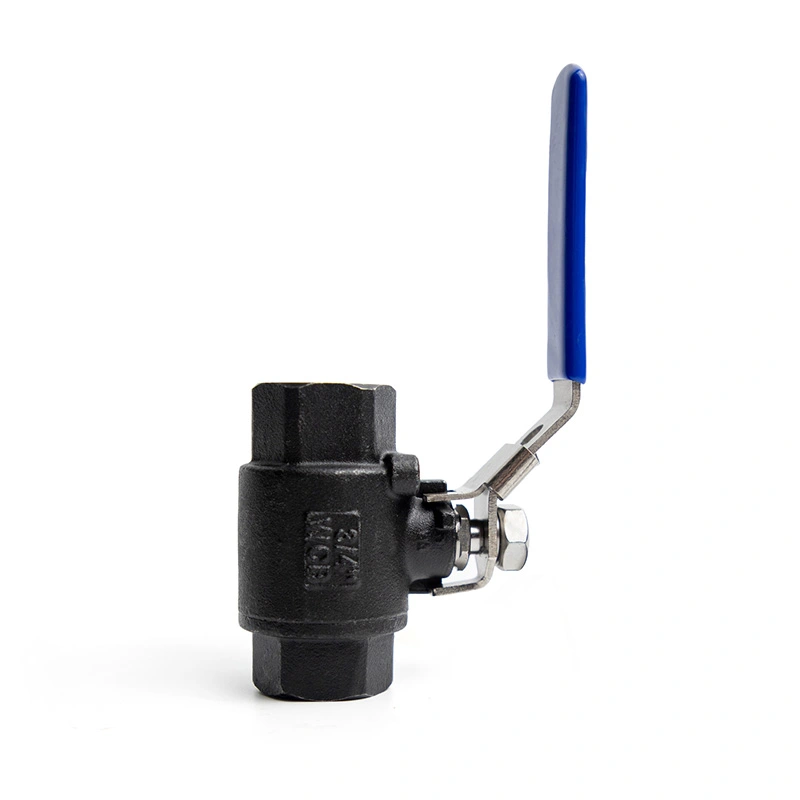

2 ST Kuleventil i karbonstål 2000WOG med låseanordning

Shangtai 2PC karbonstål kuleventil 2000WOG med låseenhet er designet for pålitelig av/på-kontroll i høytrykks industrielle rørledninger. Med en trykkkapasitet på opptil 1975 PSI er denne ventilen egnet for krevende vann, olje, gass, trykkluft og kompatible industrielle væskeapplikasjoner under ikke-sjokkforhold.

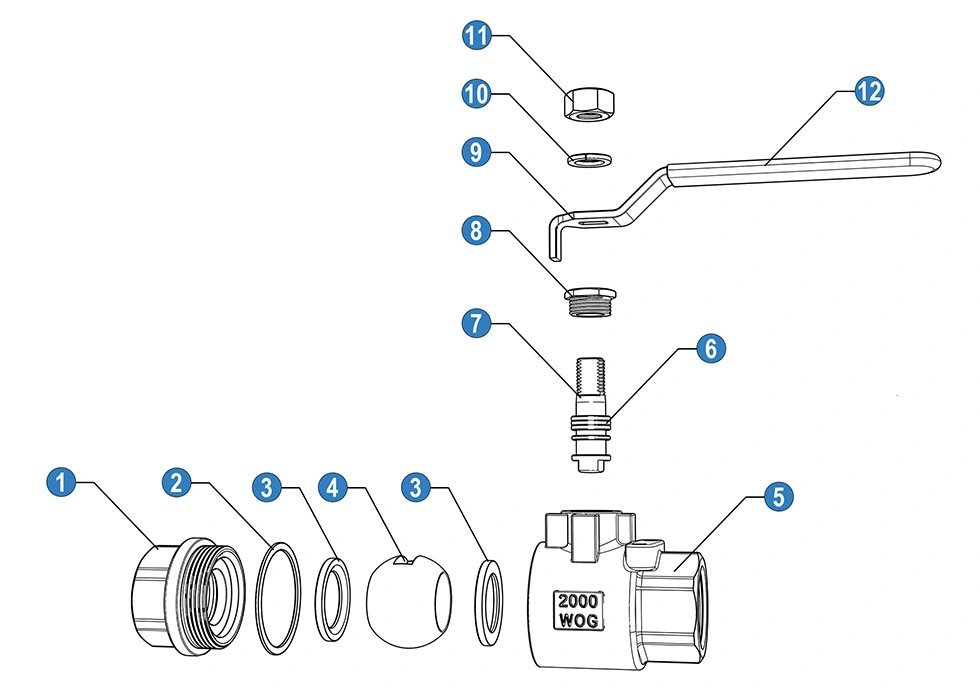

Den todelte kroppsstrukturen gjør ventilen mer brukbar enn mange design i ett stykke. Når vedlikehold er nødvendig, kan ventilen demonteres mer praktisk, slik at seter og tetningskomponenter kan byttes ut forlenge levetiden og redusere erstatningskostnadene.

For å sikre konsistent kvalitet, inspiseres ventilen gjennom fire kvalitetskontrolltrinn fra rålegemer til ferdig produkt:

Inspeksjon av rålegemer – kontrollerer utseende, dimensjoner og materialtilstand.

Maskininspeksjon – verifiserer gjenger, tetningsflater, boringsnøyaktighet og nøkkeldimensjoner.

Monteringsinspeksjon – kontrollerer kule, seter, stamme, tetningsringer, håndtak og låseanordning.

Sluttkontroll – inkluderer trykktesting, lekkasjetesting, driftstesting, merking og emballasjeinspeksjon.

Denne strenge kvalitetsprosessen bidrar til å forbedre produktkonsistensen, redusere defekte priser og levere mer pålitelig ventiler for industrikunder.

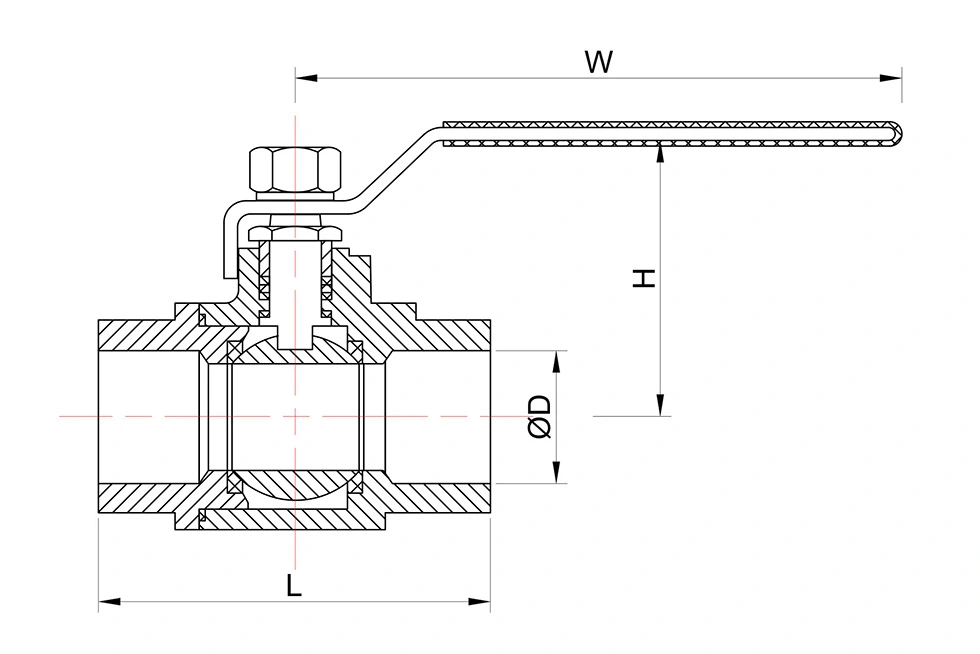

*N: Trådender i henhold til ANSI B 2.1 NPT
*B: Gjengeender i henhold til BS21 BSP

Ventilens arbeidsprinsipp

En kuleventil styrer strømmen ved å rotere en presisjonsboret kule inne i ventilhuset.

Åpen posisjon

Når håndtaket er parallelt med rørledningen, er hullet gjennom kulen på linje med røret. Væske passerer gjennom ventilen med lav strømningsmotstand.

Lukket posisjon

Når håndtaket dreies 90 grader, blokkerer den solide siden av kulen strømningsbanen. Setene presser mot ball for å lage en tett avstengningsforsegling.

Låsefunksjon

Etter at ventilen er åpnet eller lukket, kan låseanordningen sikre håndtaksposisjonen. Dette bidrar til å forebygge feilbetjening, uautorisert bruk eller utilsiktet bevegelse forårsaket av vibrasjoner.

Todelt vedlikeholdsdesign

Den todelte kroppen tillater enklere demontering sammenlignet med en ventil i ett stykke. Seter, tetninger og tilhørende tetningsdeler kan inspiseres eller skiftes ut ved behov, noe som bidrar til å forlenge ventilens levetid.

Merk: Kuleventiler er hovedsakelig konstruert for helt åpen eller helt lukket service. Langvarig struping anbefales ikke fordi det kan skade ballen og setene.

Gjeldende bransjer og årsaker

Merknad om valg: Karbonstål er sterkt og kostnadseffektivt, men det er ikke det beste valget for svært korrosive medier. For korrosive kjemikalier eller marine miljøer bør alternativer av rustfritt stål eller spesielle materialer vurderes.
