1 ST Kuleventiler

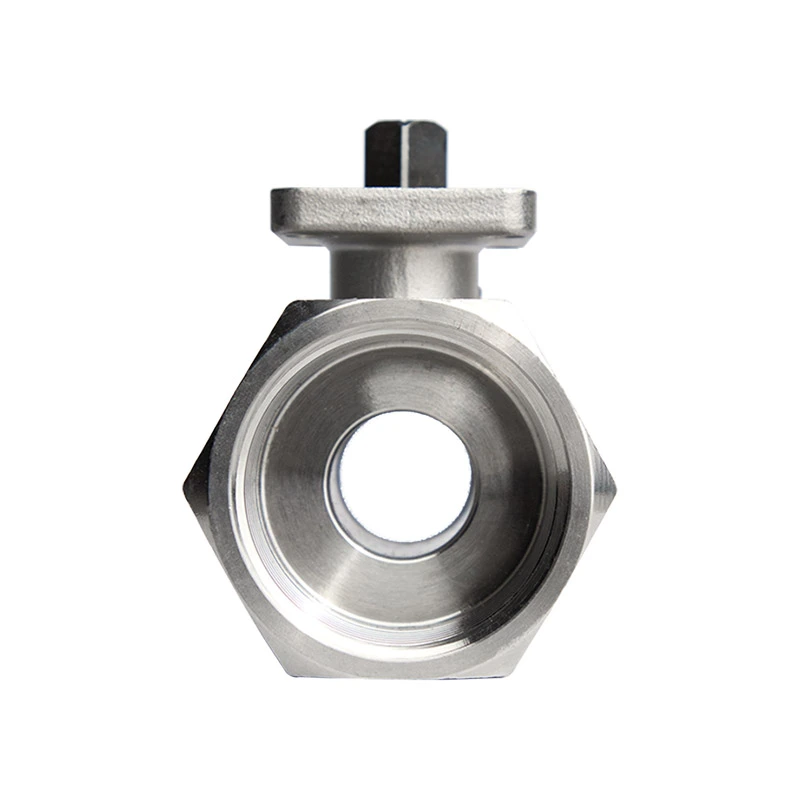

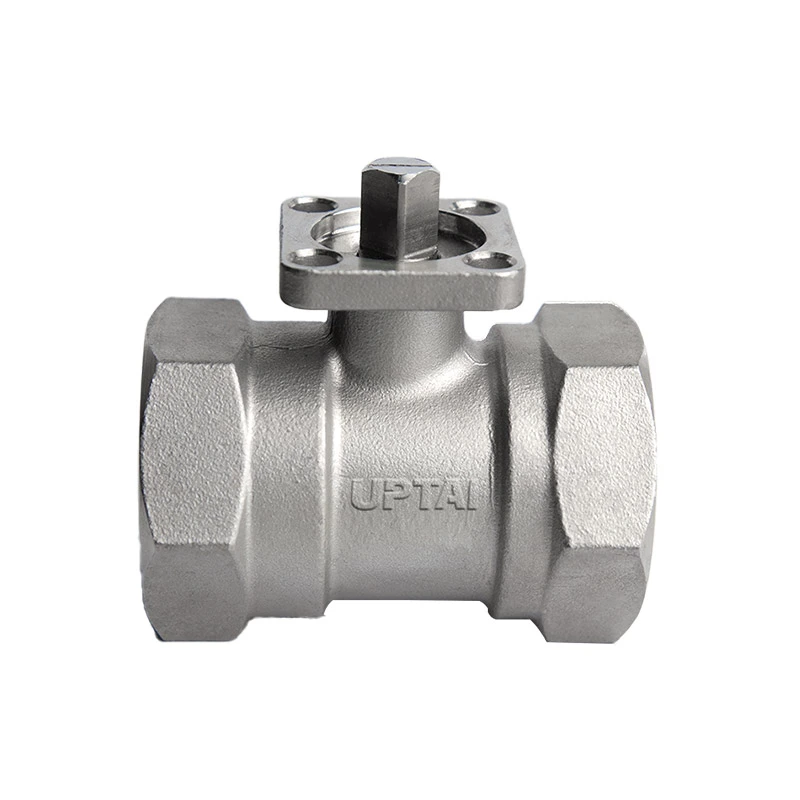

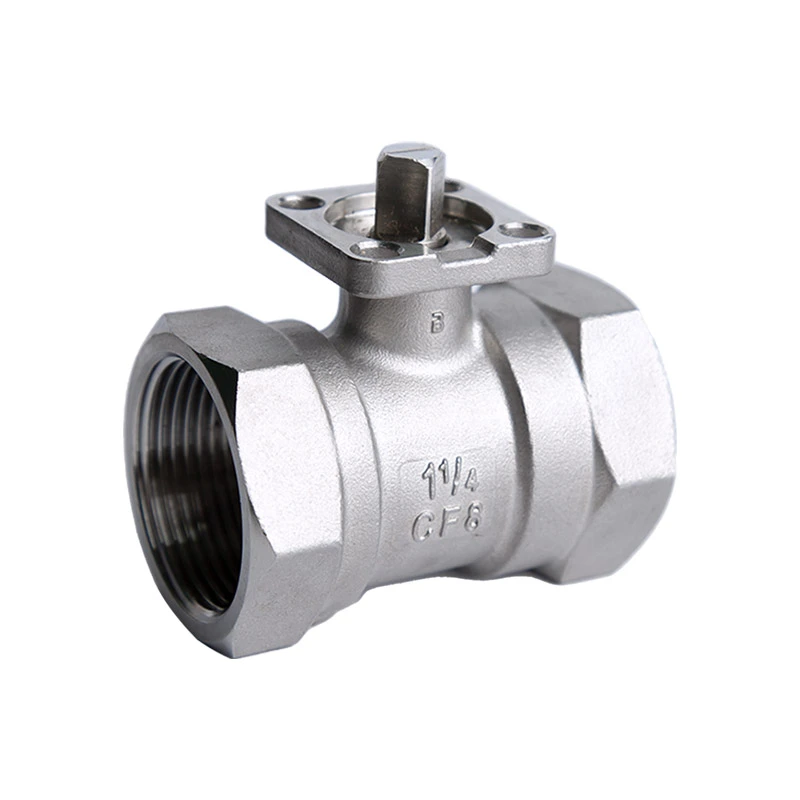

1 STK, direktemontert kuleventil i rustfritt stål
Shangtai Valve er en profesjonell produsent av 1PC-kuleventil i rustfritt stål, designet for applikasjoner som krever aktuatorer eller annet tilbehør. Alle ventilmaterialer er spektrometertestet for å verifisere nikkel- og krominnhold. Størrelser fra 1/2" til 2" er tilgjengelige, med flere materialalternativer. Det gir en pålitelig løsning for OEM-utstyrsprodusenter, distributører og industrielle væskekontrollprosjekter.
Når en tradisjonell manuell kuleventil er utstyrt med en aktuator, kan det være nødvendig med ekstra braketter og koblinger for montering og justering. Dette kan gjøre installasjonen mer komplisert og kreve ekstra justering mellom ventil og aktuator.
Shangtai-ventilens direktemonteringsdesign gir et aktuatormonteringsgrensesnitt på ventilen, noe som reduserer behovet for ekstra monteringskomponenter. Den kompakte ventil-til-aktuator-tilkoblingen bidrar også til å forenkle installasjon og opprettholde nøyaktig overføring.
Denne 1PC-kuleventilen i rustfritt stål med direkte montering ble utviklet som svar på oversjøiske kundekrav for en ventil i ett stykke som er kompatibel med aktuatorer. Shangtai utviklet verktøyet og optimaliserte ventilstrukturen basert på disse søknadskravene.
Ventilen er egnet for industrielt utstyr og automatiserte væskekontrollsystemer hvor en kompakt ventil og aktuatortilkobling er nødvendig.
Produktparametere
| Hoveddimensjoner: | 1/4" - 2" |
| Trykkklasse: | CL150 |
| Trådstandard: | NPT, BSP |
| MAX trykk: | 285PSI |
| Design og produksjonsstandarder: | ASME B16.34 |
| Testing og inspeksjon: | API598 |
| Spesiell design: | Låseanordning, Anti-utblåsningsstamme |
| Trykk-temperaturvurderinger: | ASME B16.34 |
| Porttype: | Redusert port |
| Temperaturområde: | -25℃~150℃ |
| Kroppsmateriale: | ASTM A351 CF8M（316） |
| Ball materiale: | ASTM A182 F304 |
| Stammateriale: | ASTM A182 F304 |
| Setemateriale: | RPTFE(PTFE+15 %fv) |
| Alternativer: | Andre materialer er tilgjengelig på forespørsel. |

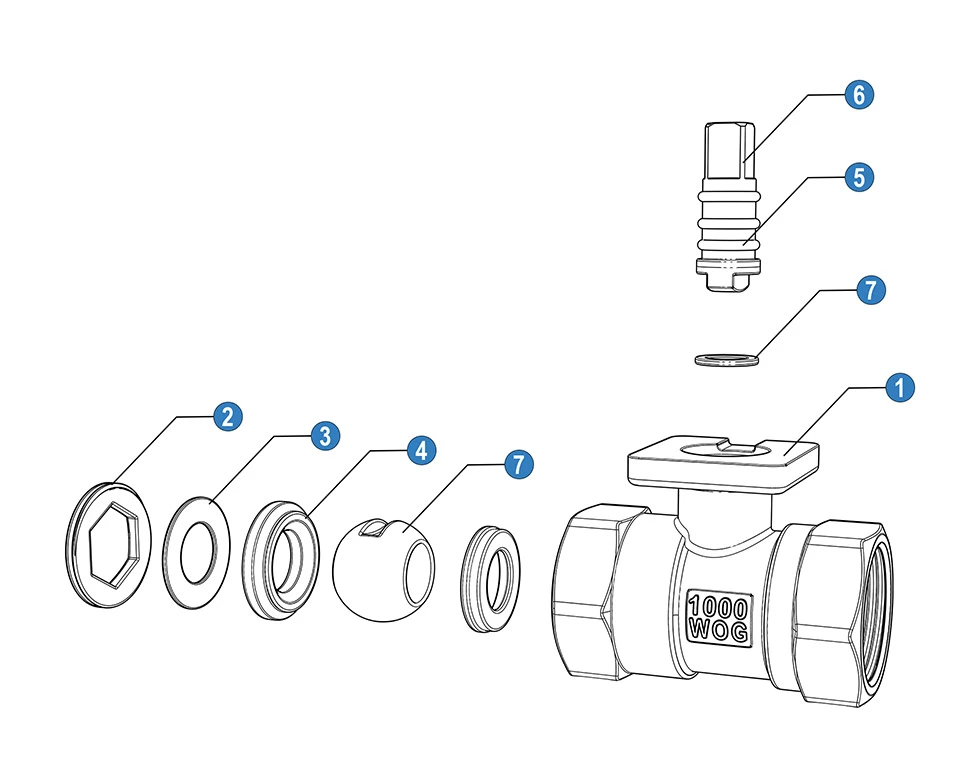

| Ingen | Navn | Materiale(*N/B) | |
| 1 | Kropp | SS 316 | SS 304 |
| 2 | Lokk | SS 316 | SS 304 |
| 3 | Vaskemaskin | SS 316 | SS 304 |
| 4 | Ballsete | PTFE | PTFE |
| 5 | O-ring | PTFE | PTFE |
| 6 | Stilk | SS 316 | SS 304 |
| 7 | Ball | SS 316 | SS 304 |
| 8 | Friksjonsring | PTFE | PTFE |
* N: Trådender i henhold til ANSI B 2.1 NPT
* B: Gjengeender i henhold til BS21 BSP

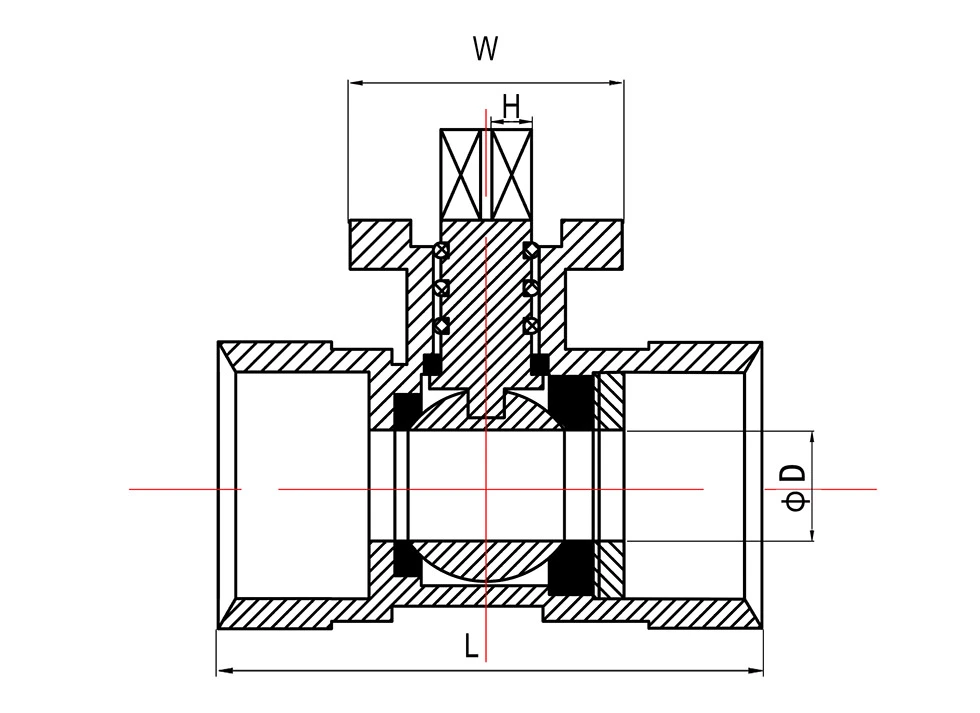

| Størrelse | Dimensjoner (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv VERDIER
Kv = Strømningshastigheten av vann i kubikkmeter per time som vil generere et trykkfall på 1 bar over den ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Tekniske fordeler
Integrert aktuatormonteringsløsning
Den innebygde ISO-monteringsplattformen muliggjør direkte tilkobling med aktuatorer, noe som reduserer behovet for eksterne braketter og minimere installasjonskomponenter.
For utstyrsprodusenter betyr dette:
- Raskere monteringsprosess
- Renere utstyrsdesign
- Lavere installasjonskostnad
Optimalisert for OEM-utstyrsproduksjon
I motsetning til standard manuelle kuleventiler, er denne 1PC-kuleventilen i rustfritt stål med direkte montering designet med automatisering integrasjon i tankene. Det hjelper OEM-kunder med å utvikle kompakt utstyr med færre eksterne komponenter og enklere vedlikeholdstilgang.
Materialsporbarhet og pålitelighet
Vi utfører spektrometertesting på rustfrie stålmaterialer for å verifisere nikkel- og krominnhold før produksjon, noe som sikrer jevn materialytelse.
Tilgjengelige alternativer i rustfritt stål gir pålitelig korrosjonsbestandighet for industrielle væskeapplikasjoner.
Kompakt ventilstruktur i ett stykke
Kroppsdesignet i ett stykke gir:
- Redusert lekkasjerisiko
- Enkelt vedlikehold
- Plassbesparende installasjon
Den er egnet for utstyr der installasjonsplass og langsiktig pålitelighet er viktig.
Presisjonsproduksjon for stabil drift
Hver ventil er produsert med presisjonsbearbeidingsteknologi for å opprettholde nøyaktige dimensjoner, jevn drift og pålitelig tilkoblingsytelse under industrielle arbeidsforhold.
Typiske applikasjoner
Automatisert industrielt utstyr
Brukes som en kompakt strømningskontrollkomponent i maskiner som krever aktuatordrevet ventildrift.
Prosesskontrollsystemer
Egnet for industrielle rørledninger hvor automatisk åpning og lukking er nødvendig.
Utstyr for vannbehandling
Brukes i filtrerings- og rensesystemer med automatisert væskehåndtering.
VVS utstyr
Gir pålitelig flytsvitsjing og avstengningskontroll for HVAC-relaterte systemer.
Farmasøytisk og kjemisk utstyr
Egnet for applikasjoner som krever konstruksjon i rustfritt stål og stabil væskekontroll.
OEM-støtte fra Shangtai
Shangtai Valve leverer tilpassede ventilløsninger for globale kunder, inkludert:
- Materialvalg etter arbeidsforhold
- Tilpassede størrelser og tilkoblingsstandarder
- OEM merkevarestøtte
- Mulighet for bulkproduksjon
FAQ
Hvorfor velge en direktemontert kuleventil i stedet for en standard kuleventil?
En direktemontert kuleventil er designet for automatiseringsapplikasjoner. Den lar aktuatorer installeres direkte, redusere ekstra komponenter og forenkle systemmontering.
Hvilken type aktuatorer kan installeres på denne 1PC-kuleventilen i rustfritt stål med direkte montering?
Ventilen kan matches med pneumatiske og elektriske aktuatorer gjennom ISO-monteringsplattformen.
Er denne ventilen egnet for OEM-utstyr?
Ja. Den kompakte strukturen og aktuatorklar design gjør den egnet for maskinprodusenter og automatisering systemintegratorer.
Hvordan kontrollerer Shangtai Valve materialkvaliteten?
Rå materialer i rustfritt stål kontrolleres gjennom spektrometertesting for å verifisere sammensetningen og opprettholde produksjonen konsistens.
