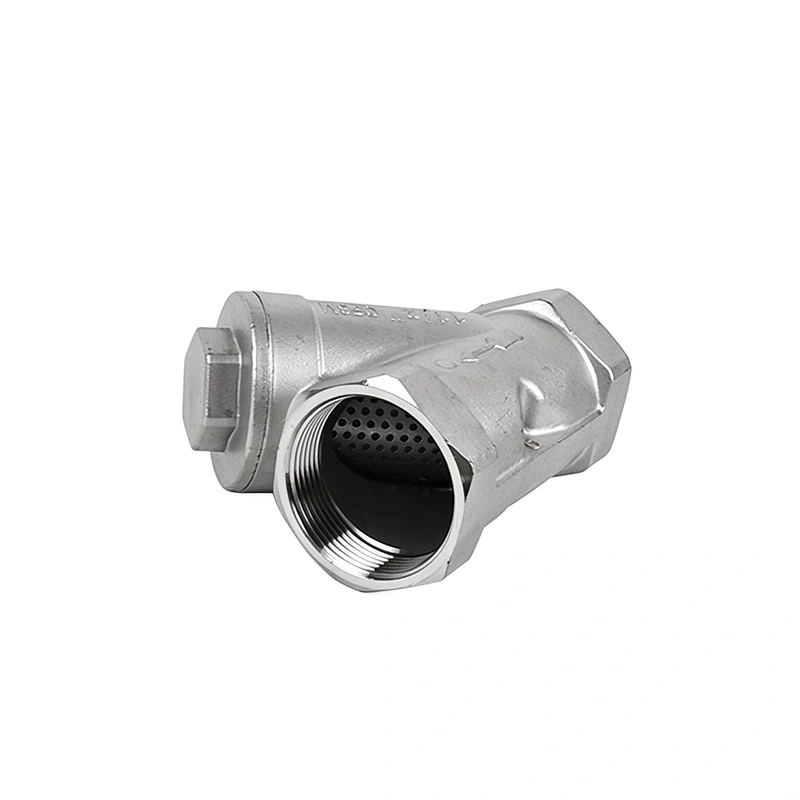

Y-sil i rustfritt stål

En Y-sil av rustfritt stål brukes til å fjerne suspendert faststoff, rust, avleiring og andre uønskede partikler fra en væskeledning før de når nedstrøms utstyr. Det er vanligvis installert oppstrøms for pumper, reguleringsventiler, målere, varmevekslere og andre komponenter som kan være påvirket av faste forurensninger.

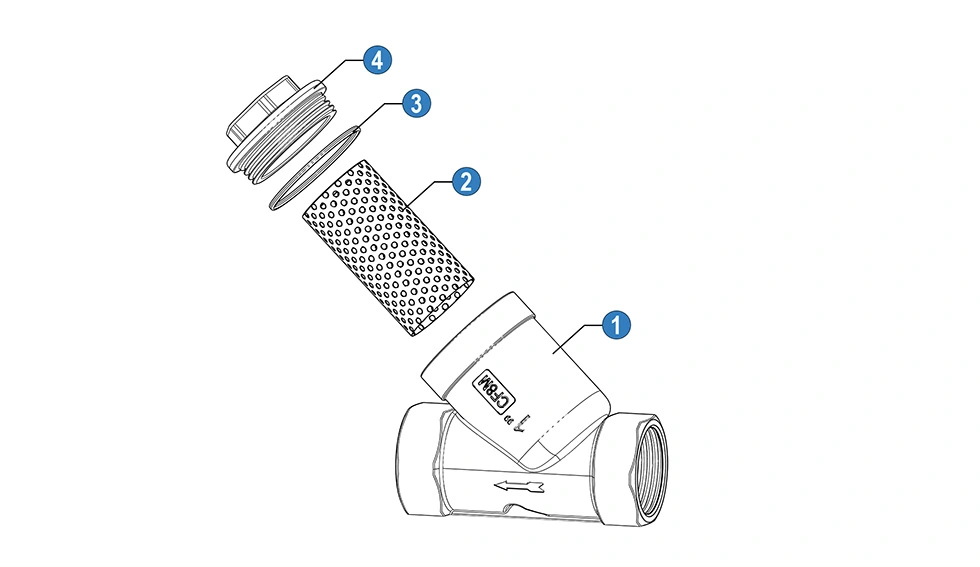

Væske kommer inn gjennom innløpet og passerer gjennom en avtagbar sikt som er installert inne i silkroppen. Faste partikler holdes tilbake av skjermen, mens den filtrerte væsken fortsetter gjennom utløpet. Skjermen kan fjernes og rengjøres når akkumulert rusk begynner å begrense flyten.

Silen bør inspiseres og rengjøres når trykkforskjellen over silen øker, nedstrømsstrømmen avtar, eller rutinemessig inspeksjon viser en betydelig mengde oppsamlet rusk. Rengjøringsintervallet avhenger av renheten til mediet og driftsforholdene.

Valget bør vurdere rørledningsstørrelse, strømningshastighet, driftstrykk, temperatur, væsketype og nødvendig filtreringsnivå. Silen skal gi den nødvendige strømningskapasiteten uten å skape for stort trykktap under normale driftsforhold.

Filtreringsnøyaktigheten bestemmes av skjermåpningen eller maskespesifikasjonen. En finere skjerm kan holde på mindre partikler, men kan også skape et høyere trykkfall og kreve hyppigere rengjøring. Den passende sikten bør derfor velges i henhold til partikkelstørrelsen som må fjernes og den nødvendige strømningshastigheten.

Y-siler kan brukes med kompatible vann, olje, gass og andre industrielle væsker. Karosseriets materiale, skjermmateriale, tetningskomponenter, trykkklassifisering og temperaturklassifisering bør kontrolleres mot de faktiske driftsforholdene før valg.

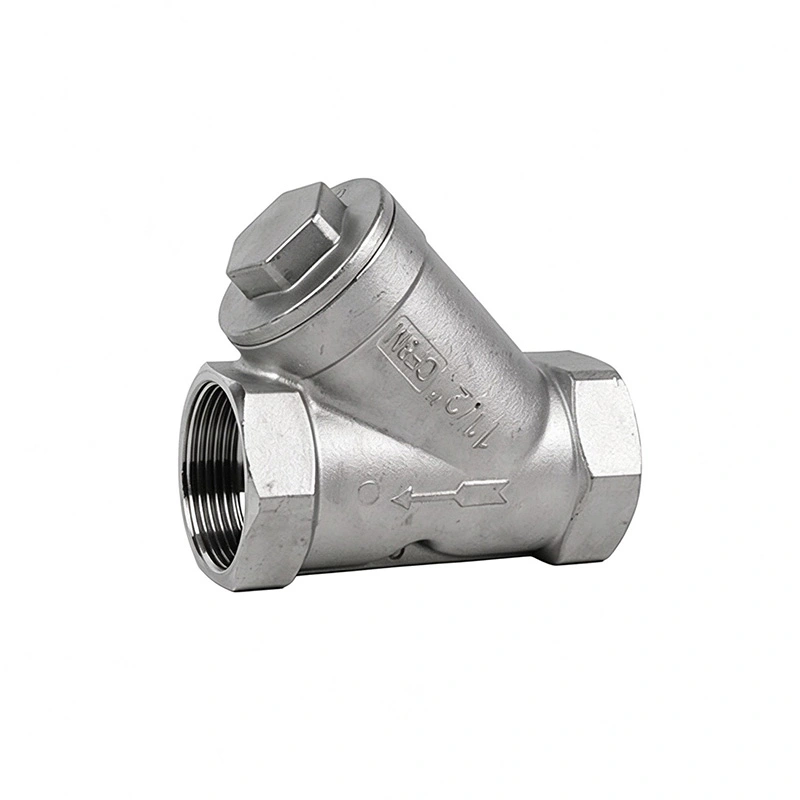

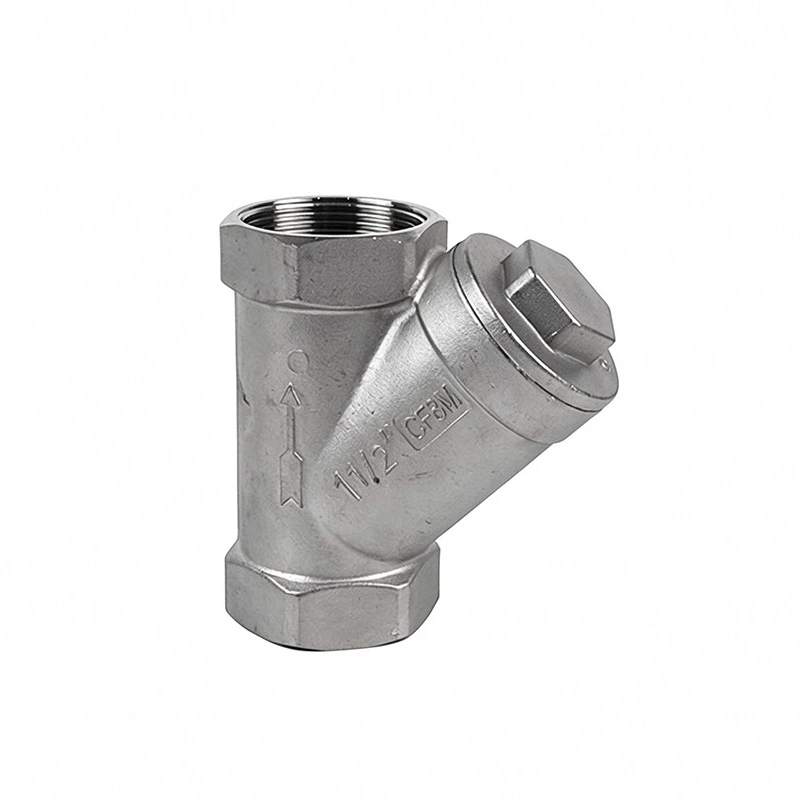

Ja. Strømningsretningen skal følge pilen eller strømningsmerkingen på silkroppen. Installasjonsposisjonen skal også gi tilgang til silkammeret for inspeksjon og rengjøring. Produsentens installasjonsinstruksjoner bør følges for den spesifikke konfigurasjonen.

En Y-sil brukes vanligvis for mekanisk fjerning av faste partikler fra en rørledning og er ofte installert som en beskyttelsesanordning oppstrøms for annet utstyr. Et filter kan bruke et finere eller mer spesialisert filtreringsmedium når et spesifikt partikkelfjerningsnivå er nødvendig. Det riktige valget avhenger av væske, partikkelstørrelse, strømningshastighet og filtreringskrav.

Trykktap kan påvirkes av silstørrelse, silåpning, strømningshastighet, væskeviskositet og mengden rusk som samles på skjermen. Å velge en passende størrelse og rengjøre skjermen før overflødig begroing kan bidra til å opprettholde de nødvendige strømningsforholdene.

Nøkkelinformasjon inkluderer nominell rørstørrelse, tilkoblingstype, væskemedium, driftstrykk, driftstemperatur, strømningshastighet, nødvendig filtreringsnøyaktighet, kroppsmateriale og skjermspesifikasjon. For spesielle bruksområder bør tilleggskrav som korrosjonsbestandighet, installasjonsorientering eller inspeksjonsdokumentasjon også bekreftes.
